ЭКСПЕРИМЕНТАЛЬНЫЕ ОСНОВЫ ТЕОРИИ СОПРОТИВЛЕНИЯ АРМОЦЕМЕНТА

Теория сопротивления армоцемента, аналогично железобетону, строится на опытных данных, базируется на законах механики и исходит из напряженно деформированного состояния конструкции на различных этапах ее загружения внешней нагрузкой.

Определение армоцемента П. Л. Нерви (при дисперсном армировании с расходом арматуры 400—500 кг на 1 м3 бетона) как материала, качественно отличающегося от железобетона, вызвало большую дискуссию.

Прочностные и деформативные свойства армоцемента изучали при испытании его на растяжение, сжатие, изгиб, внецентренное сжатие, срез, кручение и другие силовые воздействия. Из-за отсутствия единой методики испытаний различными исследователями на первых порах были получены противоречивые данные, в основном о растяжимости армоцемента. Так, одни утверждали, что трещины в армоцементе появляются при деформациях более 200 • 106, что растяжимость армоцемента превосходит растяжимость железобетона в 10—20 раз. По данным других предельная растяжимость армоцемента равна 80 • 105. Г. К. Хайдуков и В. Д. Малявский установили, что трещины в армоцементе появляются при деформациях порядка (10 - 15) 106. Близкие результаты были получены Г. С. Родовым, Н. В. Боровским, автором и др.

Противоречивость данных экспериментов объясняется различием понятия о предельной растяжимости армоцемента. Один исследователи считали, что при оценке предельной растяжимости армоцемента можно допускать раскрытие трещин до 0,02—0,03 мм, другие — ориентировались на ширину раскрытия трещин 0,005 мм, третьи — на 0,05 мм. При этом надо отметить, что в армоцементе деформации в пределах ширины раскрытия трещин 0,005—0,05 мм резко отличаются.

В. В. Михайловым, Л. Г. Курбатовым было отмечено, что в условиях, с которыми связана деформация, появление микротрещин не означает потери бетоном несущей способности, которая сохраняется при удлинениях.

Согласно исследованиям, проведенным в НИИЖБ, считается, что появление в армоцементе микротрещин изменяет его структуру и свойства. Поэтому предлагается при определении несущей способности работу бетона на растяжение не учитывать.

По В. Г. Бессонову, Р. Валькусу напряженное состояние в сечениях растянутых и изгибаемых армоцементных элементов, вызванное внешней нагрузкой, можно характеризовать определенными стадиями аналогично железобетону. Переход от одной стадии к другой происходит по мере изменения степени участия растянутого бетона в совместной его работе с арматурой.

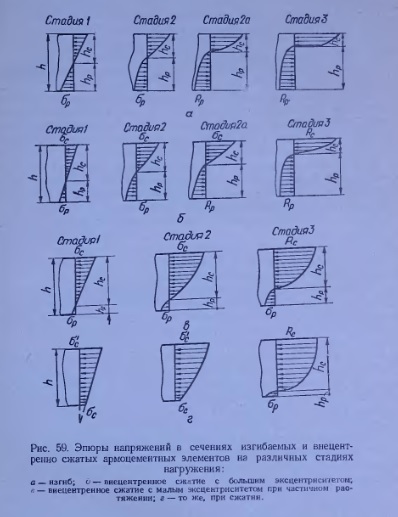

Стадии напряженно-деформированного состояния армоцемента при изгибе (рис. 59, а) и внецентренном сжатии с большими эксцентриситетами (рис. 59,6) примерно одинаковы (изгиб — частный случай внецентренного сжатия с большими эксцентриситетами) и могут быть определены так:

Стадия 1. Характеризуется малыми напряжениями в бетоне и арматуре. У деформаций упругий характер; между напряжениями и деформациями линейная зависимость. Эпюры нормальных напряжений в бетоне сжатой и растянутой зон треугольные.

Стадия 2. В бетоне растянутой зоны появляются микротрещины, растягивающие усилия воспринимаются арматурой. Бетон на участках между трещинами работает на растяжение. Напряжения в бетоне растянутой и сжатой зон и растянутой арматуре увеличиваются.

В бетоне появляются пластические деформации. Нарушается линейная зависимость между напряжениями и деформациями. Нейтральная ось перемещается в сторону сжатых волокон.

Стадия 2а — граничное состояние стадии 2. В растянутом бетоне развиваются большие пластические деформации, достигающие предела прочности бетона на растяжение. Напряжения в арматуре сжатой и растянутой зон в сжатом бетоне увеличиваются. Нейтральная ось смещается вверх. Эпюры напряжений в сжатой и растянутой зонах криволинейные, при этом нижняя приближается к форме прямоугольника. Эта стадия упруго-пластической работы армоцемента.

Стадия 3. Раскрываются трещины в бетоне растянутой зоны и бетон выключается из работы на растяжение. В сжатой зоне напряжения в бетоне близки к Rnp. Напряжения в арматуре приближаются к пределу ее текучести. Нейтральная ось резко перемещается вверх.

Эпюры напряжений — в сжатой зоне — криволинейная, а в растянутой — близка к прямоугольной. Данная стадия определяет предел несущей способности элемента.

В случае внецентренного сжатия с малыми эксцентриситетами при частично растянутой одной стороне (рис. 59, в) стадия 2 — упруго пластическая — образуется при меньших растягивающих напряжениях или при их полном отсутствии (рис. 59, г) за счет развития пластических деформаций, вызванных сжатием. Изменение очертания эпюр носит тот же характер — от треугольной формы к криволинейной и определяется переходом от упругих деформаций к пластическим.

При этом деформации и напряжения сжатых волокон значительно больше, чем при изгибе и внецентренном сжатии с большими эксцентриситетами.

Стадия 3 — разрушение — происходит при сжимающих напряжениях. Напряжения в растянутой зоне не достигают предела прочности бетона на растяжение.

При исследовании работы армоцемента установлено, что эпюры напряжений в сечениях армоцементных изгибаемых и внецентренно сжатых элементов видоизменяются от треугольной формы к параболической и в эксплуатационном состоянии (стадии 2 и 2а) ближе к треугольной. Но, учитывая сложность и трудоемкость расчетов, при эпюрах такого вида в определении первого предельного состояния принимают прямоугольную эпюру напряжений.

Е.Ф. Лысенко, Армоцементные конструкции, Киев, 1974

??????????
