ПРЕДВАРИТЕЛЬНОЕ НАПРЯЖЕНИЕ АРМАТУРЫ В АРМОЦЕМЕНТНЫХ КОНСТРУКЦИЯХ
При проектировании предварительно напряженных армоцементных конструкций следует руководствоваться указаниями соответствующих разделов главы СНиПа и приведенными в § 12—16 настоящей книги рекомендациями. Предварительное обжатие бетона можно создавать натяжением арматуры на упоры и непосредственно на бетон.
О видах напрягаемой арматуры сообщалось выше.

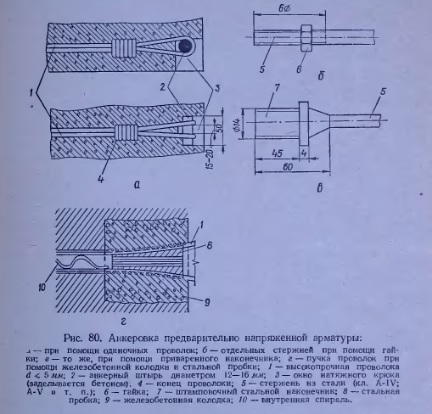

В случае применения высокопрочной стержневой и проволочной арматуры, а также канатов и тросов, размещение их в сечении конструкции, приемы натяжения и способы анкеровки осуществляются аналогично железобетонным конструкциям. Примерные схемы анкеровки приведены на рис. 80.
Высокопрочные тканые сетки размещаются равномерно по сечению элемента. Заанкеривание таких сеток не требует специальных устройств, этому способствуют поперечные проволоки. Гладкую предварительно напрягаемую проволоку диаметром 3 мм при бетоне марки 500 и выше также допускается применять без анкеров. При этом нужно обеспечить требуемую длину зоны анкеровки. При любом способе натяжения и виде арматуры надежность ее заанкеривання должна быть обеспечена на всех стадиях работы.
Длина зоны анкеровки проволоки без анкеров назначается в зависимости от величины контролируемого напряжения и кубиковой прочности бетона в момент его обжатия. Если применяется витая арматура или с обработанной поверхностью и анкеры отсутствуют, то длина зоны анкеровки соответственно увеличивается на 50% и должна быть не менее 80 d. В том случае, если напряжение с арматуры на бетон передается мгновенно, тогда начало зоны анкеровки принимают на расстоянии от торца конструкции. Стержневая, горячекатаная периодического профиля арматура диаметром от 14 мм и выше не требует анкеров, но при этом длина заделки стержней за грань опоры конструкции должна быть не менее 4 d.
Если в качестве напряженной арматуры применяются мощные пучки или стержни больших диаметров, то в целях предотвращения образования трещин, вследствие обжатия конструкции напряженной арматурой, торцы элементов следует армировать сварными сетками из проволоки 0,3—4 мм.
Независимо от способа анкеровки на длине (40—50) d напряженной арматуры симметрично относительно нее должно быть установлено не менее двух дополнительных сеток (тканых или сварных) (рис. 80).
Потери предварительного напряжения от усадки и ползучести мелкозернистого бетона для армоцементных конструкций следует увеличить в 1,5 раза по сравнению с вычисленными. Остальные потери предварительного напряжения арматуры определяются по нормам.
Напряжение в бетоне от усилий предварительного обжатия на уровне приложения равнодействующей этих усилий не должно превышать 0,5 • Rnp.
Зоны опорных участков предварительно напряженных конструкций должны утолщаться путем устройства диафрагм, ребер и т. п., которые армируют конструктивно. Площадь сечения ненапряжённой арматуры (сеток и стержней) должна быть минимальной. Сетки следует располагать симметрично относительно напряжённой арматуры.
