СВОДЧАТЫЕ ПОКРЫТИЯ

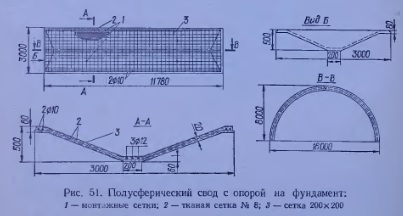

Такие конструкции образовываются из двух или большего количества элементов. Между собой элементы соединяются шарнирно или жестко. Диафрагмы армированы ткаными сетками. На фундаментах устраивают шарнирную опору. Вес монтажного элемента — 2,5 т. Приведенная толщина бетона — 4,4 см, расход стали — 8,4 кг/м2.

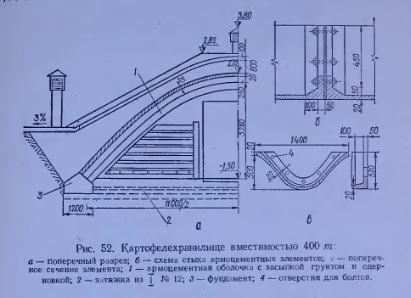

Картофелехранилище пролетом 11 м (проект Куйбышевского Оргэнергостроя) покрыто сводом волнообразного поперечного сечения, состоящим из двух элементов (рис. 52). Конструкция армирована четырьмя ткаными сетками № 8 и проложенными между ними стержнями диаметром 4 мм. Элементы между собой соединяли болтами и после монтажа швы замоноличивали. Вес монтажного элемента 1,36 т.

Институт Ленпроект применил при строительстве плавательного бассейна в Ленинграде сводчатое покрытие пролетом 28,56 м. Конструкцию свода собирали из двух половин волнообразного поперечного сечения размерами 16 х 1,5 м при толщине стенки 30 мм и гребней — верхних 40 мм, а нижних 60 мм (рис. 53). Сечение армировано двумя ткаными сетками № 8 и двумя сварными сетками из проволоки диаметром 4 мм. В гребнях располагаются продольные стержни диаметром 12 мм — вверху по два, а внизу четыре. В шелыге соединение элементов жесткое. Опирается свод на продольные железобетонные балки Усилия от горизонтального распора воспринимают вертикальные рамы каркаса и передают его на фундаменты. Вес монтажного элемента 3,6 т. Приведенная толщина бетона — 6,5 см, расход стали — 13,5 кг/м2.

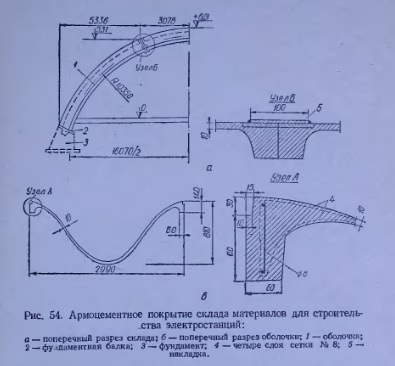

Сводчатое покрытие пролетом 16 м применено для склада материалов. Покрытие состоит из 66 оболочек двоякой кривизны (рис. 54). Свод собирали из трех элементов длиной 6 м, шириной 3 м и толщиной 10 мм. В торцах элементов имеются диафрагмы. Сечение армировано четырьмя ткаными сетками № 8 и продольными стержнями диаметром 4 мм, расположенными в гребнях. В диафрагмах установлены сварные каркасы. Элементы между собой сопрягали сваркой закладных частей с последующим заполнением швов цементным раствором. Свод опирается на фундаменты шарнирно.

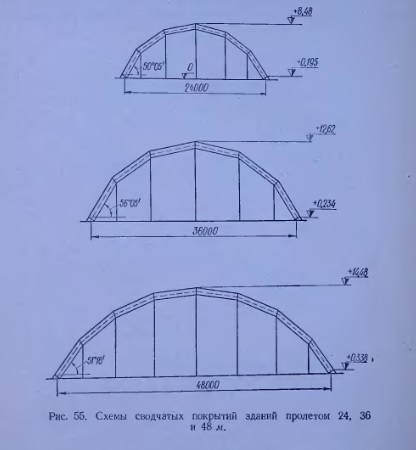

Сводчатые покрытия пролетом 24, 36, 48 и 60 м для большепролетных промышленных зданий запроектированы ЛенЗНИИЭП. Своды образованы из прямолинейных элементов (рис. 55) складчатого сечения шириной 3 м, толщиной стенок 25 мм, а полок — от 80 до 100 мм (в зависимости от пролета здания). Элементы армированы двумя ткаными сетками, в горизонтальных полках — стержневой арматурой. Монтаж элементов ведут на кондукторе; стыки болтовые с последующей их сваркой. После завершения монтажа все швы омоноличиваются. Свод жестко связан с железобетонными балками пролетом 3 м, опорами для которых служат фундаменты.

Такое покрытие имеет главный корпус пролетом 36 м деревообрабатывающего завода в Ленинграде. Приведенная толщина бетона 6,57 см, расход стали — 14,06 кг/м2.

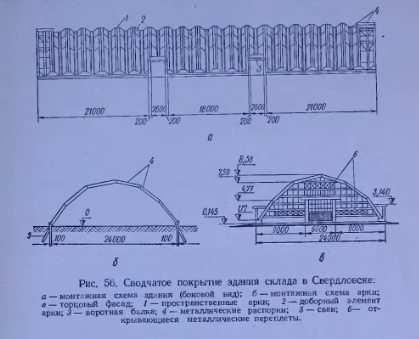

В Свердловске здание пролетом 24 м покрыто армоцементный сводом (рис. 56). Приведенная толщина бетона 4,71 см, расход стали — 11, 1 кг/м2.

Положительным у сводов складчатого поперечного сечения, собираемых из отдельных элементов, являются сравнительно небольшие размеры элементов, простота армирования, на 30—35% меньший расход бетона и на 5—10% стали по сравнению с другими большепролетными пространственными покрытиями.

Армоцементные покрытия для массового строительства операционных залов вокзалов разработаны СибЗНИИЭП совместно с Сибгипротрансом. Зал на 700 пассажиров пролетом 24 м и длиной 18 м покрыт сводом, который собирают из двух элементов полной заводской готовности. Поперечное сечение волнообразное шириной 2 м и толщиной 30 мм. Армируют элементы двумя ткаными сетками № 10 и стержнями диаметром Ю мм, расположенными по два в верхних гребнях волн и по четыре внизу. Распор от горизонтальной реакции свода может восприниматься двумя способами: наклонными контрфорсами, расположенными через каждые 3 м, либо горизонтальной затяжкой. Тогда наклонные растяжки отсутствуют При пролете 24 м и первому конструктивному решению опор приведенная толщина бетона равна 3,5 см, а расход стали — 5 кг/м2, а с учетом контрфорсов, балок, стоек и фундаментов соответственно 14 см и 13,8 кг/м2. Во втором варианте опор с учетом всех конструкций приведенная толщина бетона — 10 см, расход стали — 9,6 кг/м2.

Следует также отметить примеры подобных покрытий из зарубежной практики. Например, покрытие центрального зала выставки в Турине (рис. 3). Свод зала пролетом 98 м состоит из сборных армоцементных элементов, соединенных монолитными железобетонными ребрами. Вес элемента 1,5 т. Опалубка армоцементная. В гребнях и ендовах элементы замоноличивали на месте. Освещается помещение через световые проемы в наклонных стенках армоцементных элементов.

В проекте покрытия ангара пролетом 180 м в аэропорту Буэнос-Aйpeca свод образован аналогичными сборными армоцементными элементами, замоноличиваемыми на месте.

Площадь Св. Петра в Риме запроектировано перекрыть сводом пролетом 300 м, собранным из отдельных армоцементных скорлуп.

Е.Ф. Лысенко, Армоцементные конструкции, Киев, 1974

??????????
