О необходимости дополнений к ГОСТ 10178—62 на портландцемент и его разновидности

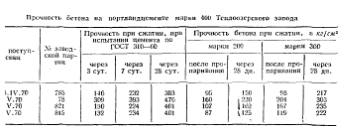

Несмотря на поставку цемента одной и той же марки, мы получили в трех случаях недобор мрачности как после пропаривания, так и к 28 дням в бетонах обеих марок, хотя расчет состава смеси учитывал во всех случаях марку бетона 400.
В слете этих фактов подтверждается целесообразность предложения М. М. Френкеля о введении понятия «строительная марка цемента».
Важным представляется внесение п ГОСТ данных по пропариванию цемента или создание технических условии на цемент для заводов ЖБИ, где изготовленные конструкции подвергаются тепловой обработке.
До сего времени ГОСТ на цемент не регламентирует нормальную густоту теста, хотя всем очевидна важность такой регламентации. Полагают, что колебания в нормальной густоте цементов Теплоозерского завода обусловлено неточностями дозировки добавок. Этой же причиной может быть обусловлено и колебание активности цементов, выпускаемых но одной в той же установившейся технологии.
ГОСТ 10178—62 в пункте 21 допускает снижение активности цемента до 5% по сравнению с маркой, что позволяет цементным заводам выпускать низкоактивный цемент. Считаю, что исключение этого пункта заставит цементников заняться технологией изготовления цемента и улучшением его качества.
Вышеизложенное подтверждает необходимость пересмотра ГОСТ 10178—62 в самое ближайшее время.
