Водонепроницаемый бетон с добавкой кальциевой селитры
Стационные и контракциониые поры и каналы. Кроме того, присутствие в жидкой фазе электролита приводит к утолщению адсорбционных пленок воды и понижению их подвижности.
Это хорошо подтверждается хотя бы тем фактом, что в ряде случаев составы, содержащие добавку Ca(N03)2, имеют большую водонепроницаемость при меньшей прочности, чем составы без добавки. Полученные нами данные соответствуют результатам исследований Л. В. Никитиной.
Говоря об особенностях бетонов с малыми добавками Ca(N03)2, нужно отметить их важное свойство — продолжительные сроки схватывания и нормальные реологические листва смесей, что обеспечивает удобство их применения в лапообразных технологических схемах.

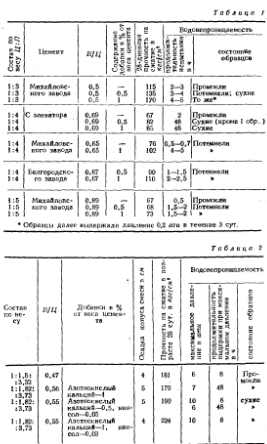

В табл. 3 приведены данные об изменении осадки конуса «створных смесей состава 1 : 4 на цементе марки 400 при -15-20 0, с малыми добавками Ca(N03)2 и без добавок.
Из данных таблицы видно, что процесс загустевания смесеи с добавками практически мало отличается от смесей без добавок. Однако можно отметить более длительную пластификацию смесей с добавкой 0,5% Ca(N03)2 и незначительное ускорение загустевания смесей, содержащих 1% Ca(NO3)2, что свидетельствует о некоторой интенсификации процессов формирования коагуляционных структур.
Положительной особенностью составов является то, что она не вызывает интенсификации коррозии арматуры в бетоне, что доказано исследованиями Донецкого ПромстройНИИпроекта.
Небольшая стоимость и недефицитность кальциевой селиты, выпускаемой предприятиями азотнотуковых удобрений, обеспечивают возможность ее широкого практического применения для водонепроницаемых бетонов. Здесь, однако, необходимо отметить, что, как показали эксперименты, добавка Ca(NO3)2 не повышает водонепроницаемость бетона при его гермовлажностной обработке, что, естественно, необходимо читывать при выборе условий рационального применения эетонов такого типа.
К настоящему времени уже имеется достаточно большой опыт применения бетонов и растворов повышенной водонепроницаемости с добавками Ca(NO)3. Первые работы в этом направлении в соответствии с рекомендациями ЦНИИОМТП были выполнены в трестах Мосстрой и Мосгоргидрострой в 1966—1967 гг. Бетоны повышенной водонепроницаемости успешно использованы при устройстве гидроизоляционных стяжек и покрытий в зданиях и промышленных сооружениях при возведении резервуаров, отстойников и подземных сооружений в объеме около 6 тыс. м2. Трестом Мосгоргидрострой такие бетоны были применены при возведении подземных частей Выхинской, Нагатинской, Тушинской и других насосных станций в Москве. Этот опыт показал большие преимущества технологии, основанной на применении разработанных составов, что обеспечило снижение в 2—3 раза трудовых затрат на гидроизоляционные работы, упростило производство работ при неблагоприятных погодных условиях, снизило в 1,5—2 раза стоимость работ.
Была установлена возможность применения таких бетонов при различных способах производства работ, в том числе при транспортировании бетонной смеси до объекта в течение 1 — 1,5 ч, при вибрационной и пневматической (с помощью установки инж. Н. С. Марчукова) укладке бетонной смеси в конструкции.
Эксплуатация возведенных сооружений в течение нескольких лет показала их хорошее качество и стабильную водонепроницаемость.
Трест Севзаптрансстрой в 1967 г. на объектах в Ленинграде, Мге, Тосно и Великих Луках также применил наиболее эффективные составы для устройства гидроизоляционных стяжек. Сравнение различных способов позволило тресту выбрать гидроизоляцию, основанную на использовании составов с добавкой Ca(N03)2, как самую эффективную (табл. 4), В настоящее время эта технология используется рядом организаций Минтрансстроя СССР. Кроме того, ЦНИИОМТП Госстроя СССР разработал «Руководство по применению водонепроницаемого бетона с добавкой кальциевой селитры».
Выводы
Опыт применения водонепроницаемых бетонов и растворов с добавками кальциевой селитры свидетельствует о том, что эта эффективная технология найдет широкое распространение в строительстве.
