Новое оборудование для приготовления и транспортирования бетонной смеси
Переход на новый главный параметр позволяет сразу установить, какое количество смеси можно получить с одного замеса, облегчает расчет исходных материалов и определение производительности узла или завода.
ГОСТом зафиксирован следующий типоразмерный ряд смесителей: 65/100, 165/250, 330/500, 500/750, 800/1200, 1000/1500, 2000/3000 и 3000/4500.
Над чертой указан объем готового замеса, по чертой — емкость смесителя по загрузке.

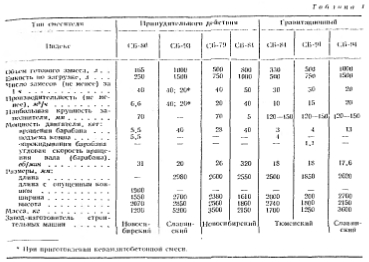

В табл. 1 приведены основные технические данные освоенных в последнее время смесителей.
Новые смесители принудительной системы имеют неподвижный корыта-чашу с вертикальной осью. Внутри кольцевого вроет вращается смесительный. Смеситель СБ-81 из-за использования больших скоростей лопастного аппарата, создающих в чаше турбулентные потоки, получил название турбулентного.
Ниже приведены некоторые сведения о новых смесителях и их основные отличия от ранее выпускавшихся.
Роторный смеситель СБ-80, предназначенный для приготовления бетонных и растворных смесей различной консистенции. используется в качестве дуальной установки. Он выпущен взамен смесителя С-742Б и отличается от него конструкцией ковша подъемника, способом крепления лопастей (пинтовые цилиндрические пружины заменены листовыми рессорами) н конструкцией редуктора с зубчатой передачей Новикова, работающей в масляной ванне Эти изменения обеспечили более надежную работу смесителя.
Роторный смеситель СБ-98, предназначенный для приготовления бетонной, керамзитобетонной смесей и раствора, используется в качестве встроенного оборудования на заводах сборного и товарного бетона и железобетона. Этот смеситель должен в дальнейшем заменить смеситель С-951 объемом готового замеса 800 л, лопастной аппарат которого при работе со смесями на заполнителе крупностью более 40 мм недостаточно надежен. В новом смесителе (рис. 1) увеличена полезная емкость на 25%. лопастной смесительный механизм выполнен по типу механизма смесителя С-773, достаточно хорошо зарекомендовавшего за пятилетнюю эксплуатацию.
Роторный смеситель СБ-79 по принципу действия и назначению аналогичен СБ-93. Он в основном предназначен для приготовления раствора и имеет объем готового замеса 800 л (при переходе на производство бетона этот показатель снижается до 500 л). Крепление лопастей — на листовых пружинах.
Турбулентный смеситель СБ-81 предназначен для приготовления раствора с глубиной погружения конуса не менее 0—7 см. Смешивание компонентов осуществляется быстро вращающимся ротором

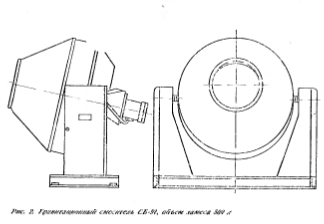

Новые гравитационные смесители имеют значительно больший коэффициент выхода, нежели ранее выпускавшиеся смесителя.

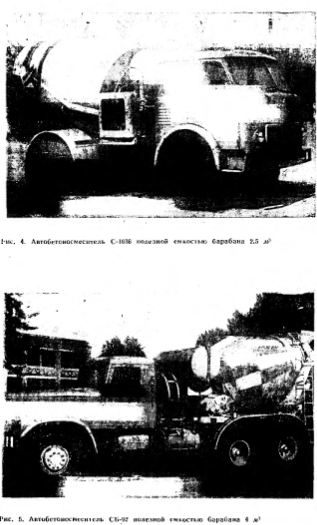

До последнего времени транспорт бетонной смеси осуществлялся в неприспособленных для этих целей автосамосвалах. Для комплексной механизации, доставки потребителю высококачественной смеси Славянским заводом строительных машин освоено производство автобетоносмесителей, технические характеристики которых приведены в табл. 2.
Автобетоносмесители состоят из шасси автомобиля, рамы, смесительного барабана, бака для поды с системой подачи и дозирования ее в смесительный барабан, привода барабана с механизмами управления и контрольно-измерительной аппаратурой.
В зависимости от дальности транспортирования барабан может работать но одному из следующих режимов: при транспортировании на короткие расстояния после загрузки барабан продолжает вращаться вплоть до полной выгрузки смеси из барабана. В случае необходимости в смесь дозируют требуемое количество воды из бака, установленного на шасси автомобиля; при транспортировании на значительные расстояния, чтобы в пути не произошло схватывание смеси, барабан периодически включают (так же как и в предыдущем случае, при необходимости добавляют некоторое количество воды из бака).
По прибытии на объект управление барабаном осуществляется с пульта, расположенного сбоку и сзади смесительного барабана. Перед выгрузкой смеси направление вращения барабана меняют.
Применение нового оборудования в индустрии позволяет интенсифицировать процессы, улучшить качество приготовляемой продукции.
