Пористость и проницаемость полимербетонов
Исследована истинная (общая), кажущаяся (открытая) пористость и проницаемость полимербетонов. Испытания проводились на термообработанных полимербетонных образцах из составов с разными заполнителями и наполнителями (табл.1).
Пористость полимербетона состава 1 равнялась 6%, состава 2—7%, состава 3—12%. Дифференциальная пористость растворной части полимербетонов исследовалась на фотоэлектронной установке в МИСИ им. В. В. Куйбышева на плоских шлифах образцов (сечения пор имели белый цвет, а материал стенок — черный).
Пористость, средняя для 100 участков, характеризовалась величиной X и квадратичным отклонением пористости от среднего значения.

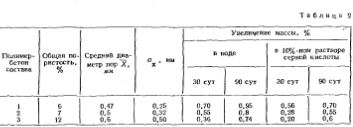

Результаты исследований дифференциальной пористости растворной части полимербетонов приведены в табл. 2, а характер макропор на рис. 1.
Поры достигают значительной величины, максимальный их размер в растворной части полимербетонов с графитовым наполнителем равен 3,3 мм. Однако процентное содержание пор большего диаметра невелико (0,3—,1%). Основную массу составляют пори малого диаметра; при этом количество пор наименьшего диаметра, замеренного в наших опытах (0,3 мм), равно 55—75%. Наибольшим диаметром пор характеризуется растворная часть полимербетона с графитом, что связано со значительным вовлечением воздуха при перемешивании смеси.
При определении открытой пористости полимербетонов по увеличению массы образцов размером 40X40X160 мм в воде и кислоте не выявлено зависимости поглощения (набухания) полимербетонов от пористости. Экспериментальные данные (табл. 2) позволяют сделать вывод о зависимости поглощения от вида заполнителей полимербетона. Полимербетон состава 1 с кремнеземистым заполнителем имеет пористость в 2 раза меньшую, чем пористость полимербетона состава 3 с использованием в качестве заполнителя графита (пористость 6 и 12%).
Поглощение жидкости полимербетоном состава 1 выше, что вызвано влиянием вида заполнителя ма адсорбцию влаги полимербетоном. Полимербетоны состава 1 с кремнеземистым гидрофильным заполнителем, краевой угол смачивания поверхности которого меньше, чем у графита [2], имеют большую проницаемость (поглощение), чем полимербетоны состава 3 с графитовым наполнителем
Для исследованных составов наблюдается уменьшение коэффициентов диффузии с ростом концентрации раствора. Проницаемость полимербетона состава 2 меньше, чем полимербетона состава 1, поэтому он характеризуется более высокой химической стойкостью и повышенными защитными свойствами по отношению к арматуре армополимербетонных конструкций.
Выводы
Общая пористость полимербетонов составляет 6—12%, открытая пористость отсутствует.
С увеличением концентрации растворов наблюдается уменьшение коэффициентов диффузии агрессивной жидкости в полимербетон.
Проницаемость полимербетонов служит одним из критериев при оценке их химической (коррозионной) стойкости и защитных свойств к арматуре армополимербетонных конструкций.
