Опыт разработки и внедрения каталога унифицированных изделий для Киева
Технический прогресс в строительстве неразрывно связан с индустриализацией и превращением строительного производства в комплексно-механизированный процесс монтажа зданий и сооружений из унифицированных изделий заводского изготовления. Унификация и стандартизация конструкций, узлов и деталей, как указано в Директивах XXIV съезда КПСС, является важнейшей задачей развития народного хозяйства СССР.

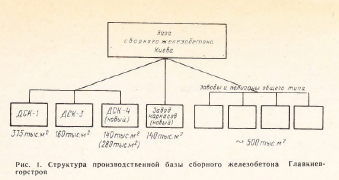

В течение девятой пятилетки производственная база Главкиевгорстроя и треста промстройматериалов Киевского горисполкома получила дальнейшее развитие (рис. 1).
Институт Киевпроект в 1971 г. впервые начал разработку каталог унифицированных изделий для жилищно-гражданского строительства в Киеве (К-71) на стадии номенклатуры изделий. В этой работе принимали участие и производственные организации.
Каталог разработан с целью повышения индустриализации и технического уровня строительства, улучшения архитектуры зданий, установления стабильной номенклатуры изделий для производственной базы при минимальном количестве типоразмеров.
Каталог унифицированных изделий применяется как обязательный при проектировании и строительстве жилых и общественных зданий со стенами из кирпича. кирпичных блоков и панелей из керамических камней крупнопанельных жилых домов и каркасных общественных зданий. Каждое изделие каталога привязано к предприятию-изготовителю. Применение каталога обязательно при строительстве по новым типовым проектам, типовом и индивидуальном проектировании зданий Киева, для выпуска продукции предприятиями индустриальных изделий Главкиевгорстроя и треста промстройматериалов Киевгорисполкома.
Все законченные разделы каталога К-71 одобрены Госстроем УССР и утверждены Киевским горисполкомом. Часть I «Бетонные и железобетонные изделия» состоит из трех разделов номенклатуры изделий (см. табл. 1). Из общего количества изделий 27% составляю индивидуальные, предусмотренные действующими типовыми проектами.
Во всех разделах каталога содержатся данные о габаритах, объеме, массе изделий и стали, а также приводится ссылка и а соответствующие серии и альбомы рабочих чертежей, которыми следует руководствоваться. Указываются названия специализированных предприятий, выпускающих данную группу или часть лруппы изделий. Имеются таблицы замены устаревших изделий новыми стандартными и типовыми. В каталоге приводятся сметные цены и стоимость монтажа основных бетонных и железобетонных изделий, что позволяет выбирать наиболее экономичные решения.
При составлении номенклатуры бетонных и железобетонных изделий для Киева максимально учитывалась методика и состав общесоюзного сортамента унифицированных изделий
Киевпроект принял методику, приемлемую для практических задач пятилетки, без коренной перестройки производственной базы Киева.

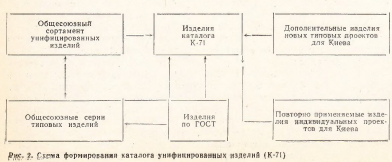

Наряду с широким внедрением Единой модульной системы при разработке каталога К-71 особое внимание уделено переходу на новые стандартные и типовые изделия. Исключалось использование неэкономичных, устаревших и индивидуальных изделий. Основными исходными материалами для составления каталога являются: номенклатура типовых и повторно применяемых жилых и общественных зданий для Киева, утвержденная на 1971 —1975 гг.; действующие ГОСТы; новые типовые серии унифицированных индустриальных строительных изделий для жилых и общественных зданий с кирпичными стенами и серия ИИ-04 для каркасно-панельных общественных зданий; номенклатура изделий, принимаемых для серий типовых проектов в Киеве, включая и индивидуальные изделия; номенклатура изделий киевского каркаса для общественных зданий (рис. 2).
Многопустотные панели приняты по ГОСТ с максимальным применением преднапряжения; они применяются для зданий с кирпичными стенами и для каркасных зданий.
Лестничные марши ребристой и плитной конструкции для жилых и общественных зданий предусмотрены для высоты этажей 2,8; 3,3 и 3,6 м.
В этом же разделе предусмотрены несколько типов эффективных ребристых панелей для покрытий с обычной и пред- напряженной арматурой.
Во второй раздел части I каталога включены изделия серии ИИ-04 для зданий высотой 1—4 и 5—12 этажей (полный каркас), ИИ-04-12 (неполный каркас), унифицированного киевского каркаса для общественных зданий высотой 16— 18 этажей (полный каркас).
Основные изделия — колонны, ригели, ребристые панели перекрытий, сплошные панели перекрытий, диафрагмы жесткости, панели наружных стен и лестницы. Изделия для нулевого цикла и многопустотные панели, необходимые для каркасных зданий, будут выпускаться на заводах ЖБИ.
В процессе разработки второго раздела каркас для жилых зданий был исключен как неэффективный.
В третий раздел части 1 включены следующие изделия: стеновые панели, лестничные марши, панели перекрытий я крыш, лифтовые шахты, кабины санузлов.
При подготовке этого раздела учтена новая комплексная методика унификации. В Киевпроекте принят принцип «от изделия — к объемно-планировочному элементу». В сочетании с новой методикой типового проектирования, заключающейся в сочетании разнообразных объемных жилых блоков и блоков лестничных клеток различной конфигурации, для новых крупнопанельных жилых домов высотой 9—16 этажей унификация обеспечивает минимальное количество изделий. Так, номенклатура для первой очереди новой серии 134 составляет всего 124 типоразмера и 252 марок бетонных н железобетонных изделий.
Следует отметить, что общепринятый показатель оценки номенклатуры по количеству типоразмеров и марок не дает достаточно ясной картины степени унификации изделий. Введя два дополнительных показателя производства изделий— по объему выпуска и общему количеству изделий—получаем возможность дать более правильную оценку проектам.
Из этих показателей наиболее существенным является удельный вес типовых унифицированных изделий в проектах по объему в м3. Его значение составляет в проектах: Киевпроекта— от 81,2 до 96,5%; Гиирогражданпромстроя — от 8У,9 до 97,7%; Гипронииздрава — от 88,3 до 100%; КиевЗНИИЭП — от 73,1 до 100%.
В результате детального анализа установлено, что широко применяются следующие типовые изделия: фундаментные
блоки, стеновые панели, колонны, балконные плиты и др. Значительно часто используются индивидуальные изделия: плоские плиты перекрытий и покрытий, лестничные площадки, плиты шахт лифтов, что объясняется отсутствием соответствующих унифицированных изделий.

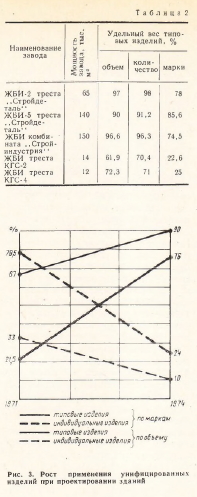

Представляет интерес опыт внедрения унифицированных изделий на примере 5 предприятий Киева. Структура железобетонных изделий, выпускающихся этими заводами, приводится в табл. 2.
Как видно из таблицы, уровень применения типовых изделий на крупных специализированных предприятиях достаточно высок. Однако небольшие заводы ЖБИ строительных трестов Киевгоретроя перегружены еще выпуском индивидуальных изделий по проектам, разработанным до 1972 г.
Основные показатели эффективности внедрения каталога унифицированных из. делий К-71 для Киева:
возможность проектирования и строительства жилых и общественных зданий
с различными конструктивными системами и схемами высотой до 18 этажей из различных материалов;
упорядочение номенклатуры изделий, исключение устаревших и внедрение новых эффективных стандартных и типовых изделий;
значительное сокращение общего числа типоразмеров и марок изделий дли Киева;
резкое снижение количества разрабатываемых и выпускаемых индивидуальных изделий;
специализация основных предприятий производственной базы на выпуск ограниченной номенклатуры изделий;
снижение сметной стоимости строительства и себестоимости изготовления изделий;
повышение производительности труда проектировщиков.
Экономический эффект, полученный при внедрении каталога унифицированных изделий в Киеве, характеризуется следующими данными. В часть I каталога вместо устаревших было включено 12 групп типовых изделий массового применения с общим количеством 268 типоразмеров и 523 марки. Применение наиболее эффективных изделий обеспечивает экономию 1233 т стали и 606 тыс. р. в год.
Достигнуто значительное сокращение общего числа типоразмеров и марок основных железобетонных изделий при большом разнообразии их параметров. Так, суммарное количество типовых изделий в двух разделах части I каталога составляет 482 типоразмера, а с учетом индивидуальных изделий типовых проектов —690 типоразмеров, что в 4,5 раза меньше ранее употреблявшегося числа изделий (в 1970 г. по данным Главкиевгорстроя и Киевпроекта —3000).
В 1972—1974 гг. институт Киевпроект значительно снизил число индивидуальных изделий. Если в 1970 г. в среднем использовалось около 78,5% индивидуальных изделий, то теперь средний удельный Еес индивидуальных изделий по маркам составляет 24%, т. е. в 3,3 раза меньше. Удельный вес этих индивидуальных железобетонных изделий по объему равен 9,8%. Расчетная годовая экономия за счет сокращения объема выпуска индивидуальных изделий составляет 680 тыс. р.
В апреле этого года Госстрой УССР рассмотрел итоги внедрения каталога унифицированных изделий в Киеве. Работа одобрена, принято решение о распространении опыта Киева в других крупных городах Украинской ССР. Приняты рекомендации по дальнейшему внедрению эффективных изделий каталога, проведению дополнительных работ по типизации изделий. Институту Киевпроект предложено продолжить работы по созданию нового каталога унифицированных изделий для жилищно-гражданокого строительства Киева на десятую пятилетку.
