Совершенствовать качество железобетонных конструкций

В. А. ГУСЕВ, председатель Киевского горисполкома

Вместе со всеми трудящимися Киева строители и работники строительной индустрии заканчивают выполнение заданий завершающего года девятой пятилетки. В 4975 г. объем строительно-монтажных работ составит 429 млн. р., а всего за девятую пятилетку — 2258 млн. р.

В выполнении этих работ, в повышении индустриальности строительства, снижении его стоимости и улучшении качества существенную роль играют бетон и железобетон — основные материалы современного строительства. В 1975 г. в Киеве будет изготовлено более 1700 тыс. м3 сборных бетонных и железобетонных изделий и конструкций. Только Главкиевгорстроем, крупнейшей строительной организацией города, будет (Произведено и смонтировано около 1 млн. м3 сборных бетонных и железобетонных изделий. Возрастает объем применения монолитных конструкций. Поэтому все вопросы, связанные с дальнейшим совершенствованием производства и применения железобетонных конструкций, имеют для городского строительства первостепенное значение.

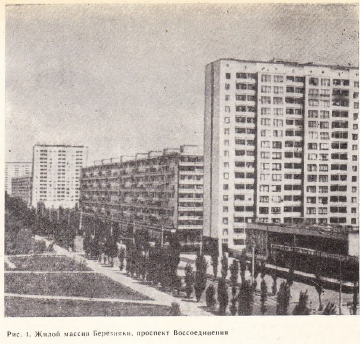

Ведущую роль играет сборный железобетон в жилищном строительстве Киева. Главкиевгорстроем в 1975 г. будет введено более 1150 тыс. м2 полезной площади, из них около 73% за счет крупнопанельного домостроения. В десятой пятилетке объем крупнопанельного строительства составит более 77%, а общая площадь — свыше 5 млн. м.

В текущей пятилетке крупнопанельное домостроение в основном осуществлялось за счет строительства домов серии I-464A и 1-КГ-480, изготавливаемых на заводах ЖБК домостроительных комбинатов (ДСК) № 1 и № 3 Главкиевгор- строя. Панели наружных стен этих домов— трехслойные из тяжелого бетона или керамзитобетона (рис. 1).

В нынешнем году ДСК осуществляют переход на выпуск крупнопанельных жилых домов с улучшенной планировкой серий 134, 96 и КТ-12 высотой 9—16 этажей (по проектам Киевпроекта и Киев-ЗНИИЭП). Конструктивная схема таких зданий — жесткая с поперечными несущими железобетонными стенами из панелей толщиной й40—160 мм. Перекрытия — сплошные железобетонные плиты толщиной 160 мм. Наружные стеновые панели из легкого бетона или трехслойные с утеплителем из минеральной плиты на синтетической связке. Кроме того, ведется строительство il6-этажных крупнопанельных жилых домов из изделий, изготавливаемых на стане БПС-6.

Расход бетона и стали на 1 м2 общей площади железобетонных конструкций домов новых серий характеризуется следующими показателями:


Несколько возросший расход бетона на 1 м2 конструкций связан с (увеличением толщины внутренних стеновых панелей и плит перекрытий для обеспечения необходимой звукоизоляции.

В составе новых серий разработаны жилые блоки, из которых можно получить дома различной этажности, протяженности и конфигурации. Квартиры (от одно- и до пятикомнатной) отличаются повышенной степенью комфорта. Можно получать различное соотношение квартир в доме. Многообразие вариантов входов, ограждений, лоджий, балконов и т. п. представляет градостроителям возможность создать индивидуальную застройку и обеспечивает долговечность серии, исключающую необходимость частой реконструкции заводов ДСК. Строительство этих жилых домов во все возрастающих объемах будет осуществляться в десятой пятилетке.

Для обеспечения сборным железобетоном развивающегося жилищного и гражданского строительства проводится большая работа по усовершенствованию, реконструкции и строительству производственной базы. В текущей пятилетке только в Главкиевгорстрое введен в действие. завод сборного железобетона мощностью 155 тыс. м3 изделий в год и первая очередь завода ЖБИ № 2 ДСК-3 общей мощностью 220 тыс. м2 полезной площади. Для производства легких бетонов на пористых заполнителях построен завод керамзитового гравия мощностью 200 тыс. м3 в год. Осуществляется реконструкция действующих заводов ЖБИ ДСК-1 и ДСК-3.

Совершенствование технологии производства сборного железобетона и повышение его качества является одним из определяющих направлений повышения производительности труда, улучшения качества возводимых зданий и сокращения расхода материалов.

За последние годы большая работа по повышению качества продукции и совершенствованию методов контроля на заводах ЖБИ была проведена ЦНИЛ Главкиевгорстроя. Во все возрастающих объемах применяется статистический контроль прочности бетона. На ряде предприятий он сочетается с использованием неразрушающих методов для определения прочности бетона непосредственно в изделиях и конструкциях. В Главкиевгорстрое успешно применяются механические, ультразвуковые, радиоизотопные и электромагнитные методы контроля качества. Их применение внесло существенный вклад в работу строителей по экономии основных строительных материалов. Так, использование на заводах ЖБИ Главкиевгорстроя статистических методов контроля позволило обеспечить в 1974 г. экономию 8 тыс. т цемента.


Большое значение в условиях массового типового строительства приобретает качество наружной отделки домов Наряду с широким применением керамической облицовки осуществлялось строительство панельных зданий с бетонной рельефной отделкой, получаемой в процессе формования панелей; используются также нанесение стеклянной крошки, окраска и другие виды отделки.

Совершенствуется работа строительных организаций по сокращению сроков и улучшению качества монтажа сборных железобетонных конструкций. Большой успех, достигнутый бригадами, возглавляемыми Героями Социалистического Труда И. И. Бушмой, Г. С. Донцом, заслуженными строителями УССР В. С. Артеменко, А. С. Кохаицем и другими, является примером для всех строительных бригад Гладкие вторстроя.

Совершенствуются не только методы труда, технология изготовления и монтажа железобетонных и бетонных изделий, применяются новые конструктивные решения, особенно для строительства общественных и промышленных зданий.

В последние -годы в Киеве построено несколько зданий с висячими покрытиями. Вантовые покрытия широко используются для строительства крытых рынков.

Покрытие здания рынка на ул. Горького на 486 торговых мест имеет в плане размер 42X42 м и состоит из четырех гиперболических пар а бая о Идо в. Основной несущей конструкцией является предиапряженная вантовая ортогональная сеть с ячейкой 1,1 ХЫ м, закрепленная на жестком железобетонном опорном контуре, по которой уложены железобетонные сборные плиты. Приведенная толщина бетона покрытия 5,6 ем/м2, расход стали 15 кг/м2.


Покрытие здания рынка на ул. Кудряшова (см. рисунок на 2-й стр. обложки) на 410 торговых мест диаметром в плане 52,46 м выполнено в виде обратного куп-ола. По радиально расположенным вантам уложены сборные ребристые железобетонные плиты. Приведенная толщина бетона покрытия— 10.2 см/м2, расход стали—15 кг/м2. Для повышения жесткости вантовой оболочке придано преднапряжение путем пригруза в период замоноличивания низов нагрузкой, эквивалентной массе конструкции кровли и снега.

Стеновое ограждение зала представляет собой сетчатую оболочку двоякой кривизны с поверхностью тора, составленную из сборных железобетонных сквозных блоков одного типоразмера. Оно является одновременно несущей конструкцией и солнцезащитным устройством.

Строящееся здание рынка по ул. Нижний Вал на 1350 торговых мест имеет в плане размер 102X62 м. По расположенным параллельно короткой стороне вантам будут уложены ребристые железобетонные плиты. Приведенная толщина бетона покрытия 7,5 см/м2, расход стали 27,6 кг/м2.

Вантовые покрытия использованы также в зданиях автопарков, построенных в городе в последние годы.

НИИСК Госстроя ССС.Р, Киевский Промстройпроект и Минпромстрой УССР разработали и внедрили в практику строительства сборно-монолитные пространственные покрытия для зданий с сеткой колонн 24X12 И 18X12 М. Короткие цилиндрические оболочки применены в Киеве при строительстве цехов заводов «Большевик», «Красный экскаватор» и др. На нескольких заводах ЖБИ налажен выпуск комплексных плит покрытия размером 3X12 и 3X6 м, а также наружных стеновых панелей длиной 42 м, утепленных п ер л и т о бетон ом.


Одним из основных путей совершенствования объемно-планировочных и конструктивных решений многоэтажных промышленных зданий является укрупнение сеток колонн. На промышленных корпусах заводов «Промсвязь» и рентгеновских принадлежностей применена сетка колонн 12X6 м и сборно-монолитные перекрытия площадью 50 тыс. м2. Полезная нагрузка на перекрытие составляет 1000 кг/м3.

Такие решения позволяют увеличить полезную производственную площадь предприятий. Суммарный экономический эффект по построенным объектам составляет около 1 млн. р. (с учетом рационального размещения технологического оборудования).

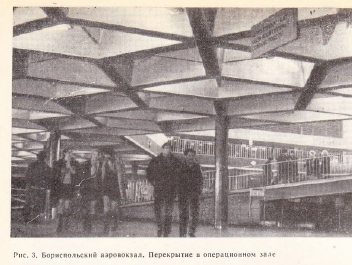

Интересно конструктивное решение здания Бориопольского аэровокзала (рис. 2). Покрытие операционного зала представляет собой сборную железобетонную оболочку двоякой кривизны, имеющую близкую к прямоугольной форму в плане размером 48X58 м. Серединная поверхность оболочки образована частью поверхности тора, что дало возможность расчленить ее на минимальное количество типоразмеров. За счет переменной ширины швов между панелями достигается их максимальная унификация.

Ребристое перекрытие (рис. 3) размером 48X48 м на отметке 4,50 в операционном зале решено сбор но-монолитным с шестиугольным отверстием в центре. Покрытие собрано из ромбовидных ребристых плит размером 5,2X2,4 м, высота ребра 550 мм. В швы между плитами была уложена основная арматура ребер перекрытия, после бетонирования которой перекрытие работает как единая ребристая плита.

Применение железобетона во многих случаях позволило успешно решать задачи совершенствования внешнего облика зданий, придавать создаваемым конструкциям архитектурную выразительность.

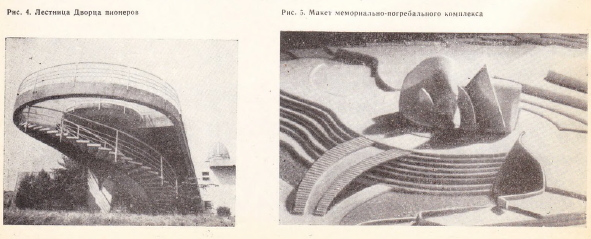

Интересна открытая лестница Дворца пионеров (рис. 4), создатели которого удостоены Государственной премии. Лестница решена однокосоурной с монолитной железобетонной балкой спиралевидной формы, длиной около 10 м и консольных сборных железобетонных ступеней трапецеидальной формы в плане, привариваемых к косоурной балке с вылетом в наружную сторону от нее на 125 мм. Статической особенностью указанной конструкции является самоуравновешивание в косоур ной балке крутящих моментов, действующих в разных направлениях от вертикальной нагрузки на косоур и от изгибающего момента, передаваемого на косоур консольными ступенями.

Сложные вопросы сочетания функциональных задач с большой эмоциональной выразительностью архитектурных форм решают специалисты института Киевпроект, создавшие в Киеве мемориально-погребальный комплекс (рис. 5).

Строящееся здание, в котором размещены ритуальные залы, — круглое в плане. диаметром 44,5 м, подземная его часть двухэтажная высотой 10 м. Колонны— железобетонные сборные, перекрытие сталежелезобетонное монолитное с радиальным расположением ригелей. В круг вписаны 3 ритуальных зала, стены и покрытие которых образованы тремя монолитными железобетонными оболочками сложной, близкой к параболической, формы. Для устройства стен применен торкретбетон, что позволило упростить процесс бетонирования сооружения, а также получить высокую плотность бетона и тем самым обеспечить требуемую в о до н ей р oil ни, аем ос гь.

Надо сказать, что наряду с определенными достижениями существующая технология производства и применения железобетонных конструкций еще далека от требований современного строительства. Основные ее недостатки связаны главным образом с качеством бетона и железобетона. Очень часто паши предприятия стройиндустрии получают сырье. Даже на новых заводах ЖБИ запроектированная технология производства не обеспечивает требуемого качества изделий, их (полной заводской готовности, включая наружную отделку, а также действенной системы контроля. В отдельных случаях в проектах новых заводов ЖБИ предусмотрено недостаточно опробованное технологическое оборудование, которое не оправдывает себя в производстве, в результате чего необходимы дополнительные затраты времени и средств на переделки.


Некоторые предусмотренные в проектах железобетонные изделия не технологичны, так как архитекторы и конструкторы, не знакомые глубоко с технологией производства и монтажа сборного железобетона, зачастую не задумываются о том, как и где будут производиться все предложенные ими новинки. Все это неизбежно отражается на качестве.

На ряде предприятий качество выпускаемой продукции еще низкое по вине завода-изготовителя. В результате этого строители получают изделия недостаточной заводской готовности, требующие значительных трудозатрат по их доводке. Недостаточно внедряются легкие бетоны, позволяющие снизить массу зданий, уменьшить трудоемкость работ.

Городской комитет компартии Украины и Киевский горисполком наметили комплекс мероприятий, направленных на коренное улучшение качества строительства, совершенствование железобетонных конструкций. Будут приняты меры по повышению уровня проектной работы: в частности, в проектировании будут принимать участие технологи, хорошо знающие особенности производства и монтажа железобетонных изделий.

Важным вопросом является повышение долговечности железобетонных конструкций, особенно в дорожном строительстве. По решению горисполкома проводится специализация заводов ЖБИ по выпуску продукции для дорожного строительства. Применение цементов без минеральных добавок, комплексных поверхностно-активных добавок, специальных режимов твердения и другие мероприятия позволили в производственных (условиях получить бетон Мрз 1000.

Серьезное внимание будет уделяться внедрению передовых достижений науки и техники. Киевские строители надеются на действенную помощь научно-исследовательских институтов.

Ряд вопросов, связанных с повышением качества сборного железобетона, еще требует решения Госстроя СССР и его организаций. Так, до настоящего времени оплата за изготовление и монтаж железобетонных конструкций еще недостаточно увязана с качеством этих работ. Отсутствие сортности для железобетонных изделий также не способствует повышению их качества. Лучше или хуже качество железобетона — это не влияет на оплату, стоимость и цену изделий из него. В то же время качество строительства, производительность труда и во многих случаях долговечность зданий прямо связаны с качеством применяемых железобетонных изделий и конструкций.

Очевидно, должны быть выделены критерии, главным образом, связанные о обеспечением несущей способности конструкций, обязательные для всех видов и сортов сборного железобетона. Другие показатели, связанные с состоянием поверхности, внешним видом, допустимыми отклонениями размеров и т. п., могут служить для определения сортности продукции. Поощрение лучшего качества железобетонных конструкций должно найти отражение в нормативных документах. «В нынешних условиях — говорил на XXIV съезде КПСС товарищ Л. И. Брежнев, — если иметь в виду эффект для всего народного хозяйства, лучше —это почти всегда означает и больше».

Киевские строители развернули подготовку по достойной встрече XXV съезда партии. В этой большой и целенаправленной работе вопросы повышения качества строительства, в том числе бетонных и железобетонных конструкций, будут занимать первостепенное значение.
