Новые конструкции — в практику строительства
В лаборатории ВНИИГ проводятся работы, связанные со строительством в нашей стране крупных гидротехнических сооружений. Экспериментально ка моделях изучается работа арочных плотин, совершенствуются нормы проектирования бетонных и железобетонных конструкций гидротехнических сооружений, разрабатываются методы подводного бетонирования, проектирования специальных бетонов, исследуется работа массивных бетонных конструкций при образовании в них трещин в растянутой зоне.
Вопросами ползучести бетона в конструкциях занимаются ЛИСИ и ЛПИ. Разнообразные исследования проводятся в ЛИСИ в области синтеза бетонов и испытания конструкции. В ЛПИ решаются проблемы, связанные с экзотермией бетона в крупных массивах. В ЛИИЖТ проводятся исследования бетона, предназначенного для гидротехнического строительства. В прошлом такие работы проводили для Волховской ГЭС, Свирь- ГЭС, Днепрогэс, а в последнее время выполнялись работы для Братской, Красноярской, Беломорской и Зейской ГЭС.
ЛИИЖТ занимался проблемами исследования для Ленинградского метрополитена жестких бетонов для первых в мире железобетонных тюбингов и высокопрочных бетонов из пластичных бетонных смесей для монолитных обделок. Был создан стенд для испытания железобетонных тюбингов в условиях, близких к натурным.
ЛИИЖТ также выполняет работы по исследованию и применению железобетона в конструкциях мостов.
В заключение хотелось бы отметить необходимость усиления работ по проблемам механики бетонных и железобетон- пых сооружений: реологии бетона, механике сплошной квазиоднородной бетонной среды, армированной бетонной среды, теории прочности бетона заданного состава и проектирования бетонов с заданными свойствами с использованием методов математической статистики и механики хрупкого разрушения, а также другим теоретическим вопросам.
В Директивах XXIV съезда КПСС большое внимание обращено на дальнейшую индустриализацию строительства, т. е. на механизированное и автоматизированное изготовление деталей, конструкций и других изделий на специальна:: предприятиях, комплексно-механизированное производство строительно-монтажных работ при возведении зданий сооружений. Конечной целью индустриализации является возведение полносборных зданий и сооружений из наиболее прогрессивных и экономичных конструнций и изделий полной заводской.
Постоянный рост объемов строительно-монтажных работ без сколько-нибудь заметного увеличения численности заставляет нас искать пути повышения производительности труда. Главным из них мы считаем увеличение полисборности строительства за счет массвого внедрения наиболее прогрессивных конструкций и изделий из сборного железобетона, применения новых материалов. Объем строительства из крупноразмерных элементов, узлов, панелей и блоков с полной сборностью несущих и ограждающих конструкций составил в 1974 г. в среднем 56%, а в промышленном и производственном сельскохозяйственном строительстве, которые являются основными в общем объеме строительно- монтажных работ по Главзапстрою, соответственно 57 и 70%.
В настоящее время Главк располагает мощной производственной базой, удовлетворяющей почти все потребности строительных организаций в конструкциях и материалах. За 11 лет его существования производство сборного железобетона возросло более чем в 4 раза и составляет свыше 1 млн. м3. Производство конструкций из преднапряженного железобетона увеличилось за тот же срок почти в 18 раз. Такой рост объема промышленной продукции достигнут и за с-чет строительства новых предприятий, и за счет узкой специализации действующих, что дает -возможность без увеличения производственных площадей увеличивать выпуск изделий.
На стройках Главзастроя широко попользуются многие новые конструкции и материалы.
Около 20% общего объема работ по главку занимают работы по устройству подземной части зданий и сооружений, насыщенных большим количеством технологического оборудования, со сложными фундаментами глубокого заложения. Мы широко применяем в промышленном строительстве метод общего котлована, что дает возможность вести работы широким фронтом, всемерно механизировать процессы устройства фундаментов под здания и технологическое оборудование. Такой метод способствует ускоренному выполнению земляных и бетонных работ, снижению их стоимости.

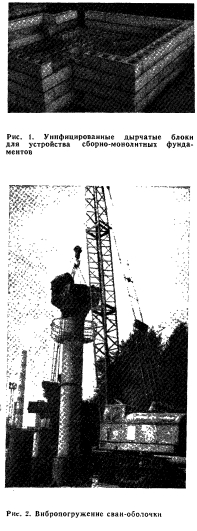

При устройстве сборно-монолитных фундаментов и подземных сооружений мы используем унифицированные дырчатые блоки (рис.1), разработанные трестом Оргтехстрой совместно с Ленинградским отделением института Фундаментпроект. Блоки представляют собой прямоугольную призму, ширина и высота которой равны 0,6 м, а длина колеблется от 0,6 до 6 м. Через каждые 0,6 м в блоках имеются отверстия размером 40X40 ом. Плотность конструкций достигает 40%, расход арматуры — 28 кг на 1 м3 бетона в сплошном теле. Для изготовления блоков применяют бетон марки 200 и арматуру классов А-I и A-II. В случае необходимости м-арки бетона и стали могут быть -повышены.
Применение унифицированных дырчатых блоков освобождает от устройства опалубки, блоки укладывают на строительный раствор с перевязкой швоз. Затем отверстия с установленной арматурой замоноличивают, а часть из них засыпают грунтом или песком.
Унифицированные дырчатые блоки могут найти широкое применение в различных видах строительства в качестве ростворов свайных фундаментов. Такое решение было применено для культурно- бытовых помещений. В отверстия блоков были забиты сваи, а зазоры замоноличены. Сроки сооружения фундаментов с применением дырчатых блоков сократились вд-вое по сравнению с устройством ленточных фундаментов.
Широко применяются на стройках Главзапотроя фундаменты из призматических свай, причем короткие сваи изготавливаются с центральным армированием высокопрочной проволокой, что вызвано наличием слабых по несущей способности подстилающих грунтов, а также необходимостью замены монолитных фундаментов.
Для промышленных зданий с большими нагрузками вместо большого количества призматических свай применяют сваи-обол очки. Такие сваи наружным диаметром 1,2 м, длиной о-т 4 до 8 м и толщиной стенок -12 см устанавливают в проектное положение подмывом или вибропогружением (рис. 2). На Балтийском зав-оде применение свай-оболочех взамен призматических позволило вдвое снизить расход бетона и стали, на 10— 15% сократить сроки возведения фундаментов.
Для устройства каркасов в строительных организациях Главзашстроя применяют сборные железобетонные или металлические конструкции — колонны, сваи-колонны, ригели, подкрановые балки, перекрытия, связи и т. д. Все они изготавливаются на специализированных предприятиях производственной базы. Следует отметить, что их выпуск и поставка на объекты планируется с помощью автоматизированной системы управления (АСУ), что дает возможность наладить более ритмичное изготовление необходимых деталей и конструкции, снизить сверхнормативные запасы изделий из бетона и железобетона в строительных организациях.
При монтаже многоэтажных производственных зданий используется полносборный каркас ИИ-20 : 04 с рамно-шарнирным индикатором, это позволяет добиться большой точности монтажа и сокращения трудозатрат ка монтаж 4-этажного корпуса более чем на 1000 чел.-дн.
Стеновые ограждения в виде плоских панелей длиной 6 м, толщиной 24—30 см серии 1.432-5 изготавливают из керамзитобетона объемной массой 1000— 1200 кг/м3.
В промышленном строительстве вместо ограждений из кирпича все большее применение находят стоновые ограждения из сланцезольного газобетона. На изготовление таких панелей не требуется цемента, стоимость их значительно ниже железобетонных. Их использование позволяет сократить сроки строительства.
Таким образом, основные строительные конструкции промышленных и адмннистративно-бытовых зданий выпускаются индустриальным способом, имеют повышенную или полную степень заводской готовности.
Однако перегородки до последнего времени часто еще решаются в кирпичном варианте. В результате время, затраченное на их возведение, сводит к нулю весь эффект, полученный от применения индустриальных конструктивных решений всего здания. Естественно, что уже сегодня необходимо решать вопрос об организации промышленного изготовления перегородок. В этом направлении главком уже немало сделано. Например, по проекту треста Оргтехстрой трест Лг9 36 при строительстве Ленинградской картонажной фабрики применил крупноразмерные железобетонные перегородки площадью 1.2—1в м2, толщиной 3 см. Это позволило ускорить монтаж 5-этажного здания серии ИИ-20 на 20 дней. В том же тресте широко организовано изготовление армоцементных перегородок в У4 кирпича площадью 24 м2.
В настоящее время на Лодейнопольском ДОКе завершается строительство цеха, который будет выпускать до 600 тыс. м2 прокатных гипсобетонных перегородок. Организуется также производство перегородок из железобетона для промышленных зданий на Киришском ДСК. Это позволит резко сократить трудозатраты на возведение перегородок.
В структуре промышленного строительства около 80% занимают одноэтажные здания, почти третью часть их стоимости составляют покрытия. Обычно покрытия устраивают из преднапряжен- иых плит, опирающихся на железобетонные или металлические фермы. По плитам -укладывают изоляционный слой, утеплитель (чаще всего сланцезольный газобетон), а затем выполняют цементную стяжку.
Для сокращения затрат труда и ускорения сроков устройства кровли в Главзалстрое уже около двух лет производятся комплексные плиты покрытий. В заводских условиях на них наносят пароизоляционный слой из рубероида с минеральной посыпкой, утеплитель из керамзитобетона объемной массой 500 кг/м3, цементную стяжку и слой гидроизоляции. Это дает возможность сократить на 80% объем работ «а строительной площадке, где остается только выполнить стыки и наклеить гидроизоляционный ковер. Внедрение комплексных плит покрытий в промышленном строительстве сокращает время возведения кровли более чем в 2 раза. К 1975 г. их выпуск будет удовлетворять наши потребности на 80%.

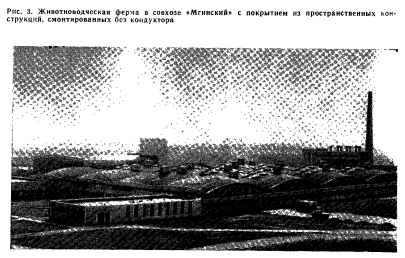

В планах внедрения новой техники по Главзапстрою важное место занимают пространственные конструкции D «виде различных сборно-монолитных оболочек. Организации Главзапстроя за 11 лет построили более 0,5 млн. м2 промышленных зданий, перекрытых оболочками (рис. 3).
Таковы наиболее прогрессивные конструкции, которые мы применяем при строительстве промышленных зданий и сооружений.
Но самым сложным является не освоение новых конструкций, а их выпуск и массовое применение на большинстве строек. Только при этом можно добиться значительного сокращения трудозатрат и уменьшения средств на капитальное строительство в целом по отрасли.
Поэтому в главке редко ограничиваются экспериментальным строительством. Если конструкция получила признание строителей, доказана ее экономическая эффективность, то незамедлительно организуется ее производство в широкихV масштабах.
Намечены меры по ускорению темпов технического прогресса на стройках Главзапстроя в 1974—1975 гг., дальнейшему повышению сб арн-ости, увеличению производства наиболее прогрессивных конструкций из бетона и железобетона.
Все конструкции, выпуск которых освоен на предприятиях стройиндустрии главка, включаются в каталог. Мы настойчиво рекомендуем проектировщикам включать их в проекты при согласовании задания на проектирование.
Другим заслоном па пути применения не индустриальных конструкций являются проекты производства работ, без которых не начинается ни одна стройка объемом строительно-монтажных работ, превышающим 100 тыс. р. Можно привести много примеров, когда по предложениям групп проектов производства работ строительных трестов, специалистов треста Оргтехстрой принимались более прогрессивные решения.
Например, по проекту для Орлинской птицефабрики, рассчитанной на ежегодное производство 8 млн. бройлеров, предполагалось при строительстве птичников сооружать фундаменты стаканного типа, кирпичные перегородки. Новаторы треста № 36 предложили эти перегородки заменить сборными, традиционные фундаменты и колонны заменить сваями- колоннами, в результате практически были исключены земляные работы, экономия бетона на каждые 100 м2 площади птичника составила 6 м3. Стоимость строительства 20 птичников уменьшилась на 220 тыс. р.
Применение наиболее прогрессивных конструкций из бетона и железобетона на этой стройке позволило коллективу передвижной механизированной колонны № 158 выступить со встречным планом. В 1974 г. будут сданы площади для производства 2,5 млн. бройлеров вместо 2 млн. по плану.
Прогрессивные решения, заложенные в проектах производства работ, не должны оставаться на бумаге, необходим: настойчиво и систематически осуществлять авторский надзор за их внедрением. Нужно шире использовать прав: разработчиков приостановить строительство в случае отступления от проект: производства работ. Кроме того, не реже двух раз в год решено проводить матовые проверки внедрения проектов производства работ и обсуждать результате: этих проверок на заданиях коллеги.:: главка и технического совета.
Главное внимание в практической работе уделяется производству наиболее экономичных конструкций из бетона железобетона. Кроме уже упомянут:-.::: перегородок для промышленных здании, комплексных плит покрытий мы будем производить в 1975 г. 3,5 тыс. сантехнических кабин. Изготовление сборных железобетонных свай без поперечного армирования увеличится с 10 до 15 тыс. у.;. В 2 раза возрастет.в 1975 г. производств: унифицированных дырчатых блоков.
