Внедрение автоклавных ячеистых бетонов в гражданское строительство

Инж. Б. В. КОРОВКЕВИЧ, гл. специалист по ячеистым бетонам ЛенЗНИИЭП

Одним из резервов дополнительного увеличения объемов гражданского строительства в нашей стране, а также снижения его стоимости и материалоемкости является использование автоклавных ячеистых бетонов. За 1956—1974 гг. построено около 50 млн. м2 общей площади жилых и общественных зданий и около 100 млн. м2 полезной площади промышленных и сельскохозяйственных производственных зданий с использованием конструкций из автоклавного ячеистого бетона и плотного силикатного бетона. Однако производственные мощности действующих предприятий были недоиспользованы по сравнению с расчетной на 2400 тыс. м3 (32%) конструкций в год.

Применение автоклавных ячеистых бетонов в ограждающих конструкциях жилых домов в расчете на 1 м2 общей площади по сравнению с общим объемом материала всех конструкций колеблется в пределах от 0,217 до 0,29 м3 в зависимости от района строительства, этажности и типа дама (см. таблицу). Технико- экономический эффект от применения таких конструкций в жилищном строительстве по сравнению с ограждениями из бетонов на пористых заполнителях, трехслойных панелей или кирпича в настоящее время снижается на 8—40%, а в перспективе на 14—20%. Более широко используют ячеистые бетоны во внутренних несущих конструкциях: поперечных несущих стенах, междуэтажных и чердачных панелях перекрытий, перегородках.

На основании проведенных исследований, а также изучения эксплуатационных качеств построенных зданий с комплексным применением несущих и ограждающих конструкций из ячеистого бетона выпущен ГОСТ 19570—74 «Панели из автоклавных ячеистых бетонов для внутренних несущих стен, перегородок и перекрытий жилых и общественных зданий. Технические требования» и утвержден общесоюзный «Каталог унифицированных строительных изделий из ячеистого бетона для жилых и общественных зданий» (1970 г.).

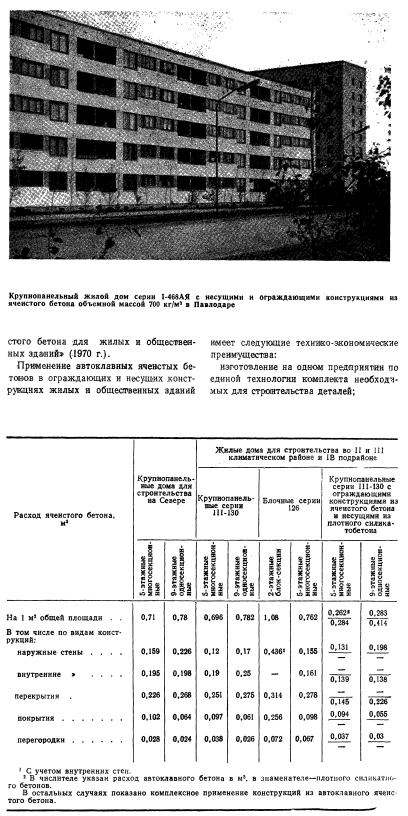

Крупнопанельный жилой дом серии 1-468АЯ с несущими и ограждающими конструкциями из ячеистого бетона объемной массой 700 кг/м3 в Павлодаре

В зарубежной практике строительства автоклавные ячеистые бетоны применяют комплексно как в ограждающих, так и в несущих конструкциях. Например, 43-этажное здание офиса в Мехико, в котором наружные стены, перегородки, панели междуэтажных перекрытий выполнены из ячеистого бетона и установлены на металлическом каркасе. При строительстве было сэкономлено 200 т металла для каркаса сооружения, благодаря уменьшению массы наружных и внутренних конструкций из ячеистого бетона. К примерам комплексного применения в конструкциях ячеистого бетона можно отнести также здание гостиницы в Японии, город-спутник Салем на 11 тьс жителей под Стокгольмом в Швеции и другие.

В СССР комплексное применение автоклавных ячеистых бетонов в ограждающих и несущих конструкциях в строительстве крупнопанельных домов начато в 1954 г. в Березниках, затем в Пензе, где iB 1966 г. построен 5-этажный 72-квартирный крупнопанельный жилой дом с перекрытиями, покрытиями, перегородками, наружными стенами и поперечными несущими стенами из автоклавного ячеистого бетона объемной массой в сухом состоянии 700 кг/м3 и маркой 35.

В Павлодаре в 1969 г. построен 5- этажный крупнопанельный жилой дом серии 1-468АЯ с ограждающими и несущими конструкциями из ячеистого бетона (см. рисунок). В Ленинграде, начиная с 1960 г., построено около 1 млн. м2 жилой площади 5- и 9-этажных домов серии «ГИ», в которых наружные и поперечные несущие стены выполнены из автоклавного ячеистого бетона. В совхозе «Любань» Ленинградской области в 1971 г. построены двухэтажные жилые дома серии 126 с ограждающими и несущими конструкциями, выполненными из автоклавного ячеистого бетона объемной массой 650 кг/м3 марки 35 (см. рисунок -на обложке).

В настоящее время разработаны серии типовых проектов жилых домов и типовые проекты общественных зданий с комплексным применением конструкций из автоклавного ячеистого бетона или в сочетании с плотным силикатным бетоном. Это 5- и 9-этажные крупнопанельные жилые дома серий ПЫЗО, 111-88, 1- и 5-этажные жилые дома серии 1-26; 5-, 9-этажные дома для стротельства в условиях Севера.

Конструктивные схемы указанных домов основаны на системе поперечных несущих стен, расположенных с широким шагом до 6 м и навесных наружных стен, что позволяет рационально использовать материал. Более загруженные несущие конструкции — поперечные стены, панели междуэтажных перекрытий — выполняются из автоклавного ячеистого бетона объемной массой от 800 до

1200 кг/м3 марок 50—150 (в зависимости от этажности сооружения) или из плотного автоклавного силикатобетона, а ограждающие конструкции — наружные стены, совмещенные панели покрытий — из бетона с объемной массой 600 кг/м3 марки не ниже 26. Перегородки в домах выполняют также из автоклавного ячеистого бетона объемной массой от 800 до 1000 кг/м3 в зависимости от их назначения.

Узлы сопряжения элементов решены с учетом свойств материала, хорошо поддающегося механической обработке, что позволяет устанавливать малометаллоемкие закладные части не в начале, а по,еле изготовления элемента. Это обеспечивает высокую точность их посадки и меньшую металлоемкость.

Как показывает практика, автоклавный бетон применяют в жил ищи о-гражданском строительстве все еще ограниченно, а мощности действующих предприятий в значительной степени недоиспользуются. Неоправданно велик выпуск теплоизоляционных плит из автоклавного ячеистого бетона, менее экономичных, чем другие виды теплоизоляции.

Для полного и рационального использования мощностей действующих и строящихся предприятий по производству автоклавных бетонов, улучшения качества продукции, увеличения объемов производства и снижения сметной стоимости строительства предложен конкретный план мероприятий, позволяющих дополнительно увеличить объем индустриального жилищного строительства на 3,8 млн. м2 общей -площади в год при экономки капитальных вложений в объеме 300 млн. р.

Для увеличения объемов жилищного строительства намечены следующие мероприятия:

l. Организация кооперации действующих и строящихся заводов автоклавных ячеистых бетонов с действующими и строящимися заводами индустриального домостроения.

Расчеты показали, что замена ограждающих конструкций из менее эффективных материалов на ячеистобетонные, поставляемые с близлежащих заводов автоклавных бетонов на предприятия индустриального домостроения, позволяет увеличить мощность домостроительного завода в среднем на 25—30%. Это возможно благодаря тому, что производственные площади, занятые ранее выпускам ограждающих конструкций, освобождаются, и их попользуют для производства внутренних железобетонных конструкций. По такой схеме уже работают предприятия в Ижевске, Набережных Челнах и др. За счет кооперации заводов в целом -по стране можно дополнительно увеличить объемы индустриального жилищного строительства на 1,4 млн. м2 общей площади з год, на что потребуется около 22 млн. р. капиталовложений.

2. Организация на действующих и строящихся заводах автоклавных бетонов, в основном, за сче недоиспользуемых мощностей, выпуска комплектов ограждающих и несущих конструкций из ячеистого бетона для типовых серий зданий.

Для этих условий в отдельных случаях необходима кооперация с заводами сборного железобетона по комплектации доборньши деталями из железобетона — лестницами, вентиляционным блоками, электропанелями и т. п. В других случаях рационально изготовлять доборные железобетонные детали на предприятии автоклавных бетонов. По такому принципу работают предприятия в. Астрахани, Ленинграде, Риге, Калинине и др.

Благодаря комплексному применению автоклавных ячеистых бетонов в целом по стране можно дополнительно увеличить. объемы индустриального жилищного строительства на 2,76 млн. м2 общей площади в год, на что потребуется около 46 млн. р. капитальных вложений.

Как показывает опыт строительства жилых домов с комплексным применением конструкций из ячеистых бетонов, их сметная стоимость по сравнению с аналогичными домами с конструкциями чз кирпича, железобетона, бетонов на пористых заполнителях на 8—17% ниже.

Наблюдения за динамикой производства и потреблением конструкций из автоклавных ячеистых бетонов показывают, что на крупных заводах автоклавных бетонов производительностью 200 тыс. м3 в год и более мощности предприятий постоянно недоиспользуются (Барнаул, Пенза, Могилев, Ленинград и др.), в других случаях мощность предприятий перекрывается за счет большого объема запуска теплоизоляций (Ворошиловград, Павлодар, Темиртау, Новосибирск, Ижевск и др.).

Такое положение вытекает из того, что в данных экономических районах нет значительных объемов капитального строительства, позволяющих полностью использовать мощность автоклавного предприятия на изготовление индустриальных ограждающих конструкций (расход материала на эти изделия относительно невелик и составляет в среднем 0,2 м3 на 1 м2 общей площади в гражданских зданиях и 0,06 м3 на 1 м2 полезной площади в промышленных и производственных зданиях).

Например, Нарвский комбинат строительных материалов, мощность которого по выпуску автоклавных бетонов достигает 400 тыс. м3 в год, может полностью обеспечить ограждающими конструкциями Эстонию, Латвию, Литву, Псковскую и Новгородскую области.

Однако организация межреспубликанской кооперации по этому виду изделий очень сложна и практически невыполнима в связи с тем, что в этих экономических районах есть собственные значительные мощности по выпуску различных ограждающих конструкций, включая ячеи|стобетонные. Если такая кооперация будет организована, то номенклатура выпускаемых изделий будет непомерно велика, а следовательно производство нерентабельно.

Следовательно, в таких случаях единственным и наиболее экономически оправданным является комплексное применение несущих и ограждающих конструкций из автоклавного ячеистого бетона.

Бетон и железобетон, избранные статьи - 1975 г.

??????????
