Расчет прочности стеновых панелей из ячеистого бетона на косой изгиб
Проектирование стеновых панелей производится раздельным методом расчета на вертикальную и горизонтальную нагрузки. Этот метод не позволяет точно оценивать характер воздействия усилий, его использование приводит к повышению расхода арматуры по сравнению с расчетом на косой изгиб. Анализ показал, что при действии ветровых нагрузок s период эксплуатации панели всегда работают на косой изгиб.
В НИИЖБ были проведены исследования стеновых панелей из ячеистого бетона при работе их на косой изгиб для выяснения возможности применения для оценки их прочности расчета, принятого в Инструкции по расчету и проектированию конструкций из тяжелого бетона. Опытными образцами служили панели из газосиликата серий СТ-02-31 и 1-432-6.
Конструкции испытывали на специальном стенде, что позволяло загружать их в наклонном положении равнодействующей от горизонтальной н вертикальной нагрузок. Сочетание нагрузок варьировалось наклоном стеновой панели к вертикали при углах, равных 0,14, 29, 75, 81°. Нагрузка передавалась таким образом, чтобы плоскость действия равнодействующей силы проходила через центр тяжести сечения.

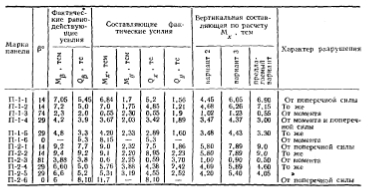

Испытания показали (см. таблицу), что характер разрушения панелей зависит от угла наклона силовой линии
