Бетонные и железобетонные конструкции в жилищно-гражданском строительстве

Зам. председателя Госгражданстроя Ю. М. РОДИН

Большое внимание должно быть уделено совершенствованию опалубочных форм, расширению специализированного их производства.

За счет этого может быть достигнуто значительное повышение эффективности монолитного строительства и, в частности, опалубочных работ, трудоемкость которых составляет 35—40%, а стоимость — 15—25% общей трудоемкости и стоимости монолитных конструкций. Целесообразно заменять обычную деревянную опалубку инвентарной дерево-металлической, вести механизированный монтаж опалубки из предварительно укрупненных панелей и блоков. Необходимо шире использовать объемно-переставную опалубку. При производстве работ в зимнее время следует шире применять утепленную опалубку.

Назрела также необходимость существенных изменений в технологии, организации и специализации производства арматурных работ, на производство которых еще затрачивается много труда. Основным направлением в совершенствовании этих работ должно быть создание и внедрение в практику высокопроизводительного оборудования для изготовления сварных арматурных каркасов. Делается это, однако, чрезвычайно медленно. На базе новых высокопроизводительных машин должны быть созданы технологические линии с максимальной автоматизацией всех процессов производства сварной арматуры.

Большой объем разнообразных технических и организационных задач предстоит решить для повышения эффективности и качества производства и применения сборных и монолитных бетонных и железобетонных конструкций и деталей.

Устранив недостатки только в организации производства, можно увеличить выпуск сборного железобетона на действующих предприятиях не менее чем на 10—15% при том же наличии оборудования и форм, на тех же производственных мощностях. И таких резервов немало. Найти пути к использованию этих резервов, к решению назревших проблем дальнейшего развития производства и применения в строительстве бетона и железобетона — долг работников науки, проектировщиков, конструкторов и производственников,

Как подчеркнуто в решениях XXV съезда КПСС, дальнейшее улучшение жилищных условий трудящихся является одной из главных задач десятой пятилетки в деле повышения народного благосостояния. В связи с этим в 1976—1980 гг. будут построены жилые дома общей площадью 550 млн. м2 в комплексе со зданиями культурно-бытового обслуживания. За годы текущей пятилетки 50 млн. человек улучшат свои жилищные условия. Большое внимание при этом уделяется качеству жилищного и культурно-бытового строительства. К концу 1980 г. 60% государственных и кооперативных домов и значительная часть общественных зданий будет строиться по новым типовым проектам с повышенным уровнем архитектурно-планировочных и конструктивных решений.

Основой дальнейшего технического прогресса в жилищно-гражданском строительстве является непрерывное развитие полносборного и других видов домостроения, обеспечивающих индустриализацию и механизацию производства конструкций и сборки зданий из укрупненных железобетонных изделий в сочетании с другими эффективными материалами с высокой степенью заводской готовности. Все это позволит повысить эффективность капитальных вложений, увеличить производительность груда, снизить материалоемкость, стоимость и сроки строительства.

Объем железобетона, применяемого з полносборном и традиционном жилищно-гражданском строительстве, уже сейчас достигает 50 млн. м3, поглощая почти половину всего сборного железобетона, изготовляемого в стране.

Производство конструкций только для крупнопанельного домостроения в 1980 г. будет доведено до объемов, обеспечивающих ввод в эксплуатацию 49 млн. м2 общей площади жилых домов.

Объем производства сборного железобетона в 1980 г. составит 135 млн. м3, в том числе из легких и ячеистых бетонов — 31 млн. м3, преднапряженных — 32 млн. м3, конструкций из бетонов марки М 600—1 млн. м3. Эффективное применение этих конструкций в строительстве необходимо обеспечить уже сейчас. Однако, как отметил Совет Министров СССР в постановлении от 3 января 1977 г., технический уровень производства железобетонных конструкций, возведения зданий и сооружений, а также организации научно-исследовательских, конструкторских, проектных и экспериментальных работ в области бетона и железобетона находятся все еще на недостаточном уровне. Необходимо обеспечить быстрейшее внедрение в практику строительства высокоэффективных конструкций и изделий повышенной заводской готовности из высокопрочных, легких и ячеистых бетонов, преднапряженных конструкций, обеспечивающих значительное снижение массы зданий, уменьшение их материалоемкости, повышение индустриализации строительства, снижение его стоимости, сокращение трудовых затрат и сроков строительства.

По мере расширения области применения железобетонных конструкций, повышения этажности и развития методов возведения жилых и общественных зданий непрерывно совершенствуются конструктивные системы.

Все большее значение приобретает правильный выбор этих систем, научно-технические основы которого достаточно глубоко разработаны в последнее время. Особенно большое значение имеют широко внедряемые в практику проектирования исследования пространственной работы и современные методы расчета конструкций полносборных и в первую очередь крупнопанельных зданий, в том числе повышенной этажности, для различных инженерных и геологических условий строительства. Это позволило осуществить создание и успешное внедрение новых индустриальных конструктивных решений жилых и общественных зданий для районов вечной мерзлоты, с высокой сейсмической активностью, на просадочных грунтах и т. д. Разработан ряд принципиально важных нормативно-инструктивных документов в этой области. Например, утвержденная «Инструкция по проектированию конструкций крупнопанельных зданий» является итогом многолетних научных разработок в области конструктивных систем и элементов панельных зданий сроднен и повышенной этажности.

В массовом полносборном жилищном строительстве в обычных условиях повсеместно строятся панельные дома с поперечными несущими стенами. Расстояние между их поперечными стенами, как правило, увеличено до б—7,2 м («большой шаг»). Выбор конструктивных систем панельных зданий обеспечивает более рациональное использование бетона и железобетона, снижение массы конструкций, эффективное сочетание бетона с другими материалами, а также улучшение архитектурно-планировочных и эксплуатационных качеств домов.


В последнее время начинают применяться комбинированные конструктивные системы домов. К ним относится блочно-панельная, основанная на сочетании несущих конструкций из плоских панелей и объемных блоков размером па комнату. Заслуживают внимания каркасно-панельные или панельноствольные системы, сочетающие каркас или панельные несущие стены с монолитными ядрами жесткости. Следует иметь в виду, что каркасно-панельные системы, в том числе и с монолитными ядрами жесткости, оправдывают себя в обычных условиях только при увеличении высоты до 25—30 этажей, а такая этажность допускается только в исключительных случаях.


Вместе с тем каркасно-панельная система применяется для большинства общественных зданий. Преимущественное распространение получил утвержденный Госграждапстроем типовой унифицированный каркас серии ИИ-04 (для сейсмических районов — ИИС-04). Эффективен его связевой вариант, позволивший упростить стыки, уменьшить расход стали и трудовые затраты при изготовлении конструкций и на их монтаже. Массовое внедрение в текущей пятилетке новых типов каркасно-панельных и крупнопанельных общественных зданий позволит значительно повысить уровень индустриализации, сократить сроки и снизить трудоемкость строительства.

В десятой пятилетке — пятилетке эффективности и качества — сборный железобетон должен претерпеть существенные изменения. Это связано не только с применением новых видов цементов, повышением марок и использованием наиболее эффективных разновидностей бетона, но и более совершенным формообразованием и конструированием изделий, внедрением передовых технологических процессов, снижающих трудозатраты, а также материалоемкость изделий, особенно их потребность в стали. Корректировка типовых проектов, позволившая существенно снизить расход стали, а также опыт передовых предприятий выявили резервы снижения материалоемкости.

Весьма эффективным должно быть использование в жилищно-гражданском строительстве но-вых видов арматуры, в том числе низколегированной, высоко-1 прочной проволочной и ирядевой, а также централизованно изготовляемой товарной арматуры, в том числе и штампованных закладных деталей.

Важным звеном повышения экономической эффективности строительства жилых и общественных зданий с одновременным улучшением качества их конструктивных решений является более широкое внедрение свайных фундаментов. Это позволяет не только высвободить значительные мощности предприятий сборного железобетона от выпуска примитивной продукции и снизить стоимость строительства, но также повысить трещиностойкость конструкций наземной части зданий.

Технический прогресс все более активно охватывает все основные элементы наземной части зданий, позволяет повышать заводскую готовность изделий, их технологичность, качество и технико-экономические показатели.

Следует подчеркнуть, что бетонные и железобетонные элементы гражданских зданий в значительной части являются ограждающими конструкциями, поэтому помимо прочности и жесткости они должны обеспечивать хорошую тепло- и звукоизоляцию, улучшать архитектурно-декоративные и эксплуатационные качества зданий. Это вызывает необходимость применения конструкций с декоративными отделками, выполненных, например, с помощью ударной технологии.

За последние годы несколько улучшились технологические и конструктивные качества бетонных стеновых панелей. Благодаря простоте изготовления, малому расходу стали и сравнительно высоким теплотехническим характеристикам (при использовании керамзитового песка) наибольшее распространение получили однослойные керамзитобетонные панели.

Повышается надежность стыков панелей наружных стен. Помимо закрытого стыка, дренированного, в котором водозащита обеопечивается посредством герметизации устья и поэтажного отвода воды, успешно внедряются стыки открытого типа с водозащитой водоотбойными экранами, барьерами и т. д. Большой интерес представляют разработанные КиевЗНИИЭП перспективные типы горизонтальных и вертикальных стыков с перекрытием «внахлестку», «фартуком», применение которых начато в Киеве.

Совершенствование конструкций сборных железобетонных междуэтажных перекрытий направлено на укрупнение панелей с опиранием по четырем или трем сторонам и увеличение длины многопустотных настилов до 9 м. Большой интерес представляет конструктивная схема междуэтажных перекрытий, разрабатываемая ЦНИИЭПграждан- сельетроем в содружестве с ЦНИИЭП жилища. Эта система, монтируемая из многопустотных панелей длиной 9 м, позволяет размещать несущие поперечные стены через 3, 4, 6, 7,5 и 9 м. Начато внедрение многопустотных настилов для пролетов 9—12 м типовых школьных зданий. Для перекрытий общественных зданий внедряются также настилы типа 2Т.

К эффективным конструкциям крыш, получающим все большее распространение, следует отнести комплексные панели с эффективным утеплителем, а также тонкостенные кровельные панели без рулонного ковра для чердачных перекрытий, сопрягаемых между собой по принципу кровельной черепицы для "тзода дождевой воды.

Успехи крупнопанельного строительства неразрывно связаны с расширением пр скан одства н применения легкого бетона. К сожалению, приходится констатировать, что значительный рост объемов производства легкобетонных конструкций не сопровождается соответствующим повышением их технического уровня.

Известно, что только на пористом песке может быть получен хороший конструктивно-теплоизоляционный бетон. Однако во многих случаях керамзитобетонные панели наружных стен все еще имеют массу 1100 и даже 1200 кг/м3.

Необходимо всячески развивать применение легкого бетона и для многослойных крупнопанельных конструкций, что позволит снизить затраты на перевозку заполнителей бетона и готовых изделий, увеличить площади сборных элементов, уменьшить расход арматуры, улучшить работу наружных и внутренних конструкций, снизить трудозатраты и стоимость строительства.

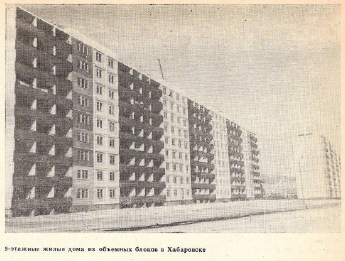

Объемно-блочное домостроение представляет собой дальнейший, еще более существенный шаг в индустриализации строительства. До 75—60% трудоемких работ выполняется в условиях заводского механизированного производства. По сравнению с крупнопанельным домостроением суммарные трудовые затраты снижаются до 15%, в том числе на строительной площадке —в 2,5—3 раза. Сроки строительства уменьшаются в 2—2,5 раза.

Головные заводы по формированию блоков различными способами созданы в Минске, Кременчуге, Приднепровске, Краснодаре, Хабаровске и Вологде.

Проходят экспериментальную проверку две основные системы зданий — блочная и блочно-панельная (Хабаровск) и два основных типа блока — «колпак» с вариантами конструктивных решений и «лежащий стакан»; в стадии производственной проверки — три технологических способа формования блоков: кассетное бетонирование (Минск, Краснодар), кассетное бетонирование с вакуумированием (Кременчуг, Хабаровск) и непрерывное бетонирование (Приднепровск, Вологда).

Работы, проведенные в последние годы в области объемно-блочного домостроения, характеризуются прежде всего созданием материально-производственной базы в составе 20 специализированных заводов и цехов суммарной проектной мощностью 1,4 млн. м2 в. год, а также строительством более 1000 зданий высотой от двух до девяти этажей и отдельных зданий в 12 этажей объемом около 2,5 млн. м2 общей площади. За этот период была не только доказана техническая возможность возведения зданий из объемных элементов, но и полностью отработаны конструктивные решения,, соответствующие требованиям нормативных документов по техническим и эксплуатационным характеристикам и экономическим показателям..

Перспективным направлением, дополняющим полносборное строительство, является индустриальное монолитное и сборно-монолитное домостроение с непременной механизацией работ, которое позволяет снижать долю малоиндустриальных традиционных методов строительства, расход стали и стоимость, а также и суммарные трудозатраты. Монолитное домостроение наиболее перспективно при решении сложных архитектурно-градостроительных задач в сейсмических районах, на участках со сложными инженерно-геологическими условиями, а также в районах с недостаточно развитой базой полносборного домостроения.

Для несущих монолитных стен и плит перекрытий применяют тяжелый бетон марок М 150—300 и конструктивно-теплоизоляционные легкие бетоны на пористых заполнителях марок М 150— 200, объемной массой 1400—1600 кг/м3. Но эффективность монолитного домостроения в очень большой степени зависит от механизации укладки бетона и качества опалубки. К сожалению, созданием механизмов, в первую очередь легких, мобильных бетононасосов и инвентарной опалубки заводского изготовления, Минстройдормаш и строителоные министерства серьезно до сего времени еще не занялись.


В прошедшей пятилетке в нашей стране построено около 70 монолитных и сборно-монолитных зданий общей площадью примерно 500 тыс. м2. Несмотря на имеющиеся трудности, этот метод как один из эффективных при определенных условиях будет, безусловно, развиваться и в текущей пятилетке.

В области применения сборных изделий из бетона и железобетона в полносборном строительстве сложнейшей проблемой становится быстрорастущая номенклатура изделий в связи с повышающимися требованиями комплексной застройки жилых районов, архитектурной выразительности и разнообразия зданий. Возможности промышленности значительно отстают от современных требований проектирования. В первые годы крупнопанельного строительства предприятия ориентировались на выпуск 100—150 марок изделий. Это позволяло строить дома одного-двух типов, способствовало быстрому строительству, но обедняло застройку, делало новые районы безликими, однообразными. Сейчас с помощью 400—500 марок изделий можно возводить дома разной конфигурации, этажности и архитектурной выразительности. С ростом комплексности застройки номенклатура сборных изделий будет повышаться. Сейчас нужно серьезно решать задачу совершенствования технологии производства, обеспечивающей возможность эффективного изготовления сборных деталей возрастающей номенклатуры.

Вместе с тем перед научно-исследовательскими и проектными организациями стоит задача в короткие сроки решить вопросы методологии проектирования ограниченного числа серий типовых проектов с минимальным числом типоразмеров, сборных конструкций, изготавливаемых на основе гибкой технологии. Следует признать, что результаты этой работы, особенно по созданию действительно «гибкой» технологии, все еще недостаточны.

Важнейшей народнохозяйственной задачей десятой пятилетки является повышение производительности труда в строительстве на 29—32%. В панельном домостроении все еще до 2/3 затрат труда составляют работы, выполняемые на строительной площадке. Одним из путей повышения производительности труда является увеличение степени заводской готовности сборных элементов. Научно-исследовательским, проектным и технологическим организациям необходимо в кратчайшие сроки обеспечить решение и этой проблемы.

В соответствии с решениями XXV съезда КДСС, необходимо повысить роль и ответственность машиностроительных министерств и предприятий, и в первую очередь Минстройдормаша, в освоении, изготовлении и поставке современного высокоэффективного оборудования, монтажной оснастки, средств механизации, особенно ручного инструмента, которыми сейчас снабжаются стройки совершенно неудовлетворительно.

Во исполнение решений XXV съезда КПСС Госстрой QCGP и Госгражданстрой, строительные министерства СССР и советы министров союзных республик сосредоточивают сейчас усилия подведомственных организаций на создании, освоении и массовом внедрении новых более эффективных железобетонных конструкций из высокопрочных, легких и ячеистых бетонов, конструкций с новыми видами арматурных сталей и методами армирования; а также совершенствовании технологических процессов на ДСК и строительных площадках, создании более совершенных методов контроля качества производства конструкций и строительно-монтажных работ, включая разработку автоматизированных систем управления и контроля качества строительства.

Развернувшееся с новой силой социалистическое соревнование в честь 60-летия Великой Октябрьской социалистической революции, массовое движение за коммунистический труд, дружная, слаженная работа строителей, проектировщиков и научно-исследовательских работников— лучшая гарантия того, что задачи, поставленные в области строительства, будут выполнены,

Бетон и железобетон, избранные статьи - 1977 г.

??????????
