Опыт укрупнения сеток колонн каркасных зданий серии ИИ-04
Дальнейшее совершенствование общественных зданий, возводимых на основе каркасно-панельных конструкций серии ИИ-04, путем использования укрупненных сеток колонн продолжает оставаться одной из самых актуальных задач индустриализации строительства. Решающее значение при этом имеет состояние производственной базы, так как 60—80% общей трудоемкости сооружения каркасов зданий составляет заводская трудоемкость.
В Калининском территориальном управлении строительства (ТУС) много лет работают над повышением технического уровня зданий серии ИИ-04 с учетом максимального сохранения существующего парка форм, технологического оборудования и оснастки, т. е. при минимальных дополнительных капитальных вложениях в производственную базу. Вначале совместно с ЦНИИЭП учебных зданий были разработаны и внедрены взаимозаменяемые с типовыми модернизированные каркасные конструкции серии ИИ-04М. Это позволило снизить трудоемкость изготовления колон и ригелей почти на 20%, а расход стали сократить до 15% за счет перехода на многоэтажные колонны и конструктивно-технологического совершенствования узлов и элементов каркаса.
Затем внимание было сосредоточено на работах, связанных в основном с укрупнением сеток колонн каркасных зданий.
Наиболее эффективным путем решения задачи строительства зданий серии ИИ-04 с укрупненными сетками колонн было признано применение ригелей типового сечения длиной 9 и 12 м, что открывало практическую возможность широко применять сетки колонн 9X6 и 12X6 м в сочетании с получившими уже у нас повсеместное использование многоэтажными колоннами сечением 30X30 см для наиболее массовых гражданских зданий высотой до 4—5 этажей. Кроме того, ригели длиной 9 и 12 м могли найти применение в многоэтажных производственных зданиях.

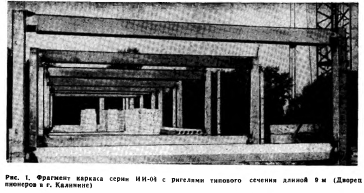

В результате совместных комплексных экспериментально-теоретических исследований и производственных испытаний, проведенных ЦНИИЭП учебных зданий, НИИЖБ, ПИ № 3 Минпром- строя СССР, трестами Оргтехстрой и Стройконструкция Калининского ТУС разработаны каркасные конструкции с сетками колонн 9X6 и 12X6 м (сечение колонн 30X30 см и 40X40 см), в которых предусматривалось применение ригелей длиной 9 и 12 м типового сечения (20X45 см, рис. 1). Характеристика ригелей приведена в таблице (марка бетона — М400).
Пространственные арматурные каркасы с приваренными к ним опорными закладными деталями располагаются в пределах ребер ригелей. Преднапрягаемая арматура в полках ригелей устанавливается в форму независимо от пространственного каркаса (рис. 2). Конструктивное решение рамного стыка колонн с ригелями приведено на рис. 3. Растягивающая составляющая опорного момента в узле Ni воспринимается верхними вертикальными стыковыми накладками, сжимающая составляющая N п — нижними. Поперечная сила Q от ригеля воспринимается металлической консолью колонны, а сдвигающая сила — сварными швами, присоединяющими ригель к консоли колонны.
Для проверки надежности предложенной конструкции ригелей пониженной высоты пролета вместо традиционных и стыков ригелей с колоннами на экспериментальной базе МНИИТЭП были проведены испытания ригелей пролетом 9 м Р2-72-87 и Р2-90-87 под унифицированные расчетные нагрузки 7,2 и 9 тс/м и ригеля Р2-52-116 пролетом 12 м под унифицированную расчетную нагрузку 5,2 тс/м.
Испытание подтвердило их надежную работу и полное соответствие требованиям, предъявляемым к изгибаемым элементам.
Производство ригелей длиной 9 и 12 м было освоено трестом Стройконструкция в короткие сроки, чему способствовало то обстоятельство./p>
В ближайшие годы планируется значительное увеличение объемов применения каркасных конструкций серии ИИ-04, в том числе с сетками колонн 9X6 и 12X6 м, намечаются работы по совершенствованию и внедрению других элементов каркасных зданий этой серии.
