Шунгизитобетонные конструкции в крупнопанельном жилищном строительстве Севера

Инж. К. В. ЕРШОВ, канд. техн. наук Ю. К: РЕЗНИКОВ

В Мурманске с 1965 г. осуществляется комплекс работ по изучению и внедрению в строительство шунгизита и шун- гизитобетонных конструкций (1, 2).

На Мурманском заводе ЖБИ стабильно получают шунгцзит марок 300— 500, объемной массой 250—650 кг/м3, пределом прочности при сжатии 12—20 кгс/см2, морозостойкостью не менее 75 циклов, водопоглощением 7—12% по массе. Включения извести в шунгизите отсутствуют, форма гранул — округлая, структура пористоячеистая, коэффициент вспучивания 3—4. Показатели шунгизита и шунгизитобетона предопределили технико-экономическую целесообразность его применения в стеновых конструкциях жилых зданий в районах, в которых отсутствует производство легких заполнителей.

Шунгизит обжигают в 22-метровой вращающейся печи диаметром 2,3 м, производительностью 40—50 тыс. м3 в год при температуре 1100=Ь 15°С, продолжительность цикла 40—45 мин. Получаемый обжигом фракционированного шун- гитового сланца (5—20 мм) шунгизи- товый гравий хранится пофракционно в силосных складах.

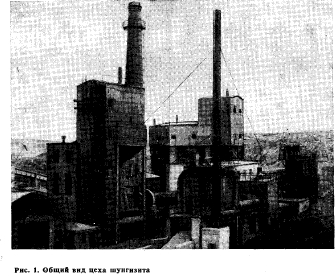

В 1977 г. на Мурманском заводе ЖБИ сдана в эксплуатацию вторая шунгизи- товая установка, состоящая из двух 12-метровых вращающихся печей диаметром 1,2 м, производительностью 20 тыс. м3 в год (рис. 1). Себестоимость получаемого шунгизита 16,7 р/м3, отпускная стоимость около 22 р/м3.


Изготовляемый нами шунгизитовый гравий применяют в качестве заполнителя легких теплоизоляционных, конструктивно-изоляционных и конструктивных бетонов марок М 50—100 в ограждающих конструкциях крупнопанельных домов, промышленных и культурнобытовых зданиях, в монолитных конструкциях и в качестве засыпной теплоизоляции перекрытий.


Данные теплофизических испытаний стеновых панелей и обследование жилых домов подтвердили вполне удовлетворительную эксплуатационную стойкость шунгизитобетонных стеновых конструкций в условиях Севера.

Еще в 1965 г. были изготовлены опытные партии стеновых шунгизитобетонных панелей (с оконными проемами и глухих), которые испытывали на прочность. По результатам проведенных ЦНИИСК испытаний, были даны рекомендации по применению шунгизитобетонных стеновых панелей для самонесущих наружных стен зданий до пяти этажей. По ним ЦНИИЭП жилища разработан проект 5—9-этажных жилых домов серии 1-468Б-1С (III-78), являющейся дальнейшим планировочным и конструктивным развитием серии 1-468Б с увеличенной до 2,7 м высотой помещений.

На заводе ЖБИ в городе Мурманске с 1971 г. функционирует цех по производству крупнопанельных домов серии 1И-78 е шунгизитобетонными наружными панелями мощностью 50 тыс. м2 жилья в год. Формуют наружные стеновые панели в металлических формах фасадными поверхностями (лицом) вверх. Первый 60-квартирный пятиэтажный дом этой серии смонтирован в 1971 г.

Производство конструкций крупнопанельных домов серии 111-78 осуществляется в 4-пролетном здании с пролетами 18ХЮ8 м, оснащенном портальными кранами грузоподъемностью 15 т, вибростолами, бетонораздатчиками и другим необходимым технологическим оборудованием. Тяжелый и легкий бетоны изготовляют в бетоносмесительном узле бакенного типа с автоматизированным управлением. Бетонные смеси подают по автоматизированной бетоновозной эстакаде.

Изготовление шунгизитобетонных стеновых панелей осуществляется по поточно-агрегатной схеме в специализированном пролете, на двух формовочных постах. Шунгизитобетон, защитный растворный слой и декоративный бетон укладывают бетоноукладчиками, оборудованными вибронасадками и заглаживающими устройствами со съемным приспособлением для отделки наружной поверхности панели под «шубу». Тепловую обработку изделий осуществляют в безнапорных пропарочных камерахям- ного типа при температуре 85—90°С. Для создания разнообразия в комплексе застройки наружную поверхность стеновых панелей отделывают на конвейерах несколькими способами: обнажением фактуры декоративного бетона — доломитового щебня белого и розового тонов методом «смыва»; созданием рваной поверхности «под шубу» естественного цвета; обработкой поверхности под «мелкую шубу» с окраской кремнийорганическими эмалями разных цветов; получением гладкой поверхности с окраской кремнийорганической эмалью или отделочным материалом «белгородский белый».

Себестоимость 1 м2 выпускаемых заводом шунгизитобетонных наружных панелей составляет 25, И р. (трехслойных Мурманского ДСК — 32,78 р.).. Отпускная стоимость — соответственно 25,85 и 36,62 р/м2.

Внутренние стены, перегородки и раздельные стенки санитарно-технических Кабин изготовляют из тяжелого бетона и шунгизитобетона в кассетных установках с доводкой на конвейерной линии. В этом же пролете изготовляют монолитные санитарно-технические кабины полной заводской готовности в стационарных формах типа «стакан». Их доводка и оснащение оборудованием производятся на специализированной технологической линии.

К настоящему времени построено 70 5- и 9-этажных домов серии 111-78 общей площадью более 200 тыс. м2, промышленных и культурно-бытовых зданий с навесными панелями общей площадью 80 тыс. м2.

В возводимых в настоящее время девятиэтажных жилых домах ЦНИИЭП жилища серии 78-05 (рис. 2) принята конструктивная схема с поперечными несущими стенками и опиранием панелей перекрытий по двум сторонам. Фундаменты ленточные, сборные из бетонных блоков. Цокольные стены изготовляют из однослойных панелей из шунгизитобетона толщиной 25 см, наружные—из таких же панелей толщиной 35 см; внутренние стены — из железобетонных панелей кассетного производства толщиной 16 и 20 см. Предусмотрена рулонная кровля, покрытие из сборных железобетонных или шунгизитобетонных плит, покрытия из железобетонных многопустотных панелей шириной 160 и 120 см.

Расход материалов на 1 м2 общей площади: цемента — 0,266 т; стали — 0,025 т; бетона и железобетона — 0,843 м3. Трудоемкость (построечная) составляет 1,89 чел.-дня. -К настоящему времени построено 12 девятиэтажных жилых домов, отвечающих современным архитектурным требованиям.


Результаты осуществляемых заводча- нами работ по освоению технологии получения эффективного теплоизоляционного материала — шунгизита и организации массового производства однослойных панелей из него для крупнопанельного домостроения позволили значительно повысить технический уровень строительства, обеспечить заданные темпы индустриализации и повышения качества жилищного строительства.

Опыт применения шунгизитобетонных конструкций в крупнопанельном индустриальном домостроении свидетельствует о перспективности и актуальности его дальнейшего развития в районах Северо-Запада, Крайнего Севера и некоторых центральных районах европейской части СССР.

Бетон и железобетон, избранные статьи - 1978 г.

??????????
