Интересные и нужные сведения о строительных материалах и технологиях


Учет эффектов преднапряжения арматуры при расчете прочности изгибаемых элементо

Канд. техн. наук С. А. МАДАТЯН (НИИЖБ)

Совместное использование добавок Na-jSO или ННХК и последующего роста прочности бетона в течение суток после окончания тепловой обработки по особофорсированному режиму снижает расход цемента на 30%; по сравнению же с нормативным остается перерасход Ю-15%.








Наиболее оптимальными для прокатного производства конструкций при использовании добавок Na2S04 и ННХК при отпускной прочности 60% является цемент марок М 500 и 600.

Исследования показали, что прокатный способ производства железобетонных изделий в там виде, в каком он применяется в настоящее время, недостаточно эффективен, однако он является перспективным при устранении существенных конструктивных недостатков, широком использовании новых вяжущих и технологических приемов экономии цемента.

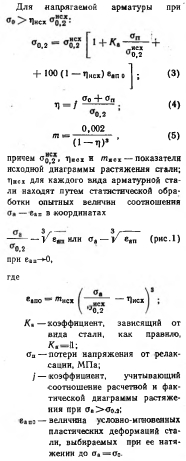

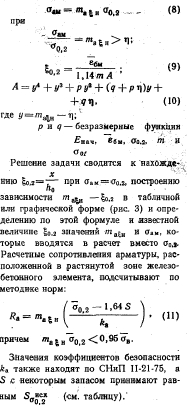

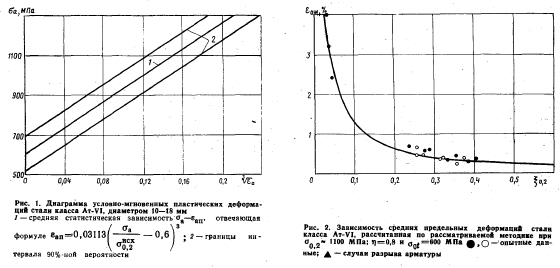

Одновременно вычисляют деформации растянутой арматуры и средние в зоне изгиба Вам (ом. рис. 2), что позволяет по формуле сопротивления материалов

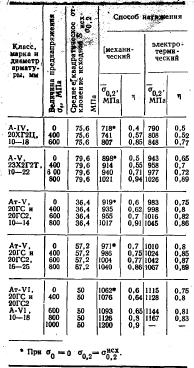

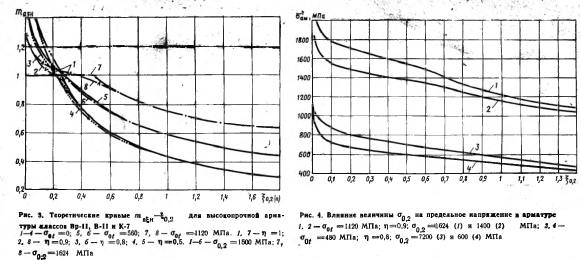

Таким образом, можно считать доказанным, что упрочнение арматурной стали в результате ее преднапряжения, выражающееся в повышении характеристик сопротивления малым пластическим деформациям и, в частности, приводит к повышению предельного напряжения Сам в арматуре, пропорциональному 00,2, величина которого при этом ограничивается сгв стали. При 60,2 гр этот эффект постепенно снижается. При увеличение Сам вызывает почти пропорциональное увеличение несущей способности изделия. Обычно повышение одновременно увеличивает 0,2. которое частично (при 71) либо почти полностью нивелирует увеличение несущей способности. Поэтому эффективной формой практического использования упрочнения стали при ее преднапряжении является сокращение расхода арматуры, расположенной в растянутой зоне, и сохранение постоянной величины Mv.

Предложенный метод благодаря использованию в нем физических параметров бетона и арматуры можно использовать также для оценки изменения несущей способности и пределшых деформаций изгибаемых элементов при низких и высоких температурах, динамических нагрузках и в других случаях, когда происходят изменения свойств бетона и арматуры.

Выводы

Разработанный метод расчета позволяет на основании физических характеристик бетона и арматуры с требуемой точностью определять несущую способность и деформатлвность изгибаемых железобетонных элементов по нормальным сечениям в предельном по прочности состоянии и учитывать влияние эффектов преднапряжения.

Использование этой расчетной модели на практике позволяет экономить до 5— 10% напрягаемой арматурной стали при условии строгого контроля технологии и величины преднапряжения, что наиболее надежно обеспечивает автоматизация процессов.

Бетон и железобетон, избранные статьи - 1978 г.

??????????

??????? ?.?., ??$B!`(B?????? ?.?., ??????? ?.?., ?????????????? ???????????

?????? ?.?., ???????????? ??????????? ?????????? ????????????

?.?. ???????, ????????????? ???????????

?.?. ???????, ???????? ?????? ?? ??????? ???????????

?. ???????, ????????$B!`(B????? ???????????? ???????????

???????? ?.?., ??????????? ?.?., ???????? ?.?., ???????????????? ?????????? ???????????

?.?. ???????, ?????????? ???????????

?.?. ?????????, ?. ????, X. ???????, ????? ???????????? ?????

?.?. ???????, ?????? ???????

?????? ?.?., ??????????: ??? ??? ???????? ? ??? ??? ??$B!`(B?????

?. ????????, ???????????? ????????????? ???????????? ??????

?.?. ???????, ?????????????$B!`(B????? ?????????

?.?. ???????, ????????? ??????????$B!`(B?????? ? ?????????????????? ?????????????

??????????$B!`(B????? ??????????. $B!_(B. I. ?????? ???????

??????????$B!`(B????? ??????????. $B!_(B. II. ??????????? ???????

???????????? ??????????$B!`(B????? ?????

?.?. ???????, ??????????$B!`(B????? ??????????

?. ?. ????, ????????????????

????????????$B!`(B????? ??????????????? ???????

????????????? ?????????????? ???????

????? ? ???????????, ????????? ??????

??????????? ????????? ? ??????????? ???????? ??????????
