Бетон с новыми противоморозными добавками
Нитрат натрия NaNCh известен как ускоритель твердения Остова. Он хорошо растворяется в воде и имеет точку замерзания —177°С. Согласно CHHII II- 28-73, нитрат натрия допускается в контакте с алюминием, статью марок СтЗ в 10ХНДП.
Исследовали применение этой добавки в виде растворенного нитрата натрия в жидком нитрите натрия в соотношении по массе 1:1. Для сравнения проверяли отдельно добавки нитрата натрия в жидкого нитрита натрия. Эксперименты проводили на бетонах марок М 200 и М 300. В качестве вяжущих применяли шлакопортландцемент марок М 400 и М 300 Подольского завода и средне- и низкоалюмиматные портландцементы марки М 400 заводов «Гигант» и Белгородского. Заполнителем служил кварцевый песок с карьеров «Беседы» и «Заозерье» с МИ1,= 1,4—2 и щебень известняковый с Мкр до 20 мм. Изучали нарастание прочности при температуре до —15°С, морозостойкость и водонепроницаемость на бетонных образцах-кубах с размером ребра 10 см,, выдержанных в различных температурных условиях.

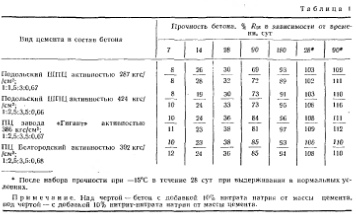

Как видно из табл. 1, нитрат и нитрит натрия являются эффективными противоморозными добавками, обсспсчпваюншмп твердение бетона при температуре —15СС. Прочность бетона с жидким NaNO« ниже на 10—15%.‘ Следует отметить, что бетон на портландцементах набирает прочность при температуре интенсивнее, и на шлаконортландцементах. При бетона при отрицательной и эложнтольной температурах спадов прочностн, как при использовании протиноморозных добавок не наблюдается.
Для изучения морозостойкости были изготовлены бетонные образцы-кубы с размером ребра 10 см на всех цементах тем же составом смеси. Контрольные образцы выдерживали при +20°С в тесине 28 сут, образцы с добавков ври ~15°С в течение 180 сут. Морозостойость определяли по методике ГОСТ 0060—76. Как видно из табл. 2, морозостойкость бетона с добавками нитрата атрия нитрита-нитрата натрия практически не уступает, а иногда превосходит морозостойкость обычного бетона соотвстствующих составов.
Водонепроницаемость изучали на образцах из бетонной смеси тех же составов, имеющих форму цилиндра диаметром п высотой 150 мм, к определяли ее ю ГОСТ 4800—59. Водонепроницаемость бетона с добавками нитрата и нит- эмта-ннтрата или равна контрольным образцам, или выше на ступень.
Проведенные в НИИМосстрое коррозионные исследования цинка и протекторного грунта на лаке ХС-784 показали, что цементный раствор с добавками нитрата и нитрит натрия не агрессивен к цинковым покрытиям и протекторному грунту.
Выводы
Сравнение кинетики твердения бетона с добавками нитрата и нитрита-нитрата натрия при температуре —15СС с такими добавками, как НКМ и кристаллический нитрит натрия, выявило, что интенсивность твердения примерно одинакова. При дополнительном выдерживании в нормальных условиях более целесообразно попользовать нитрат натрия. Морозостойкость и водонепроницаемость бетона также не ухудшается. Следовательно, лротквоморозные добавки нитрата и нитрита-питрата натрия можно рекомендовать при безобогревном монтаже зданий и возведении монолитных железобетонных конструкций при температуре до — I5СС без ограничений.
Область применения и технологические рекомендации даны в «Инструкции по применению нитрата натрия в качестве противоморозной добавки в тяжелых бетонах» ВСН 151-78 Главмосстроя.
Добавка натрия применяется на стройках Москвы. В 1979— 1980 гг. та строительных -объектах Москвы предполагается уложить около 100 тыс. м3 бетона с этой добавкой, и том числе и па олимпийских объектах.
