Новые подвесные машины для сварки арматурных каркасов

Е. Н. РЕДЬКИН, И. 3. СКВОРЦОВ, инженеры (з-д «Электрик»); А. ВОЛКОВ, Т. П. ЗАНЕВСКАЯ, инженеры (Гипростроммаш)

Ленинградским заводом «Электрик» освоено серийное производство новых подвесных машин МТЯ-806 и в ограниченном количестве МТП-807 со сварочными клещами соответственно КТП-8-2 и КТГ-8-4 с прямолинейным ходом -электродов для . сварки арматурных каркасов железобетонных изделий. В некоторых случаях целесообразно использовать клещи с радиальным ходом электродов КТП-8-1. и КТГ-8-1. Ранее выпускавшиеся подвесные - машины МТПП-75 и МТПГ-75 со сварочными клещами КТП-1, КТП-2, КТГ-75-8 и КТГ-7б-3-(1 сняты с производства.

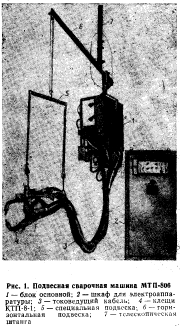

Машина МТП-806 (рис. 1) включает основной блок, шкаф для электроаппаратуры, систему подвески токоведущего кабеля и сварочные клещи. Основной блок состоит из сварочного трансформатора, пневмоаппаратуры и электрооборудования. В нижней части трансформатора расположены выводы вторичных витков, к которым крепятся токоведущие кабели, а в верхней — шпильки первичной обмотки, к которым подсоединяются провода от переключателей ступеней. Обмотки трансформатора залиты эпоксидным компаундом, который охлаждается проточной водой. Система подвески включает шарнир для поворота машины на 360°, соединенный при помощи трубчатой телескопической штанги с горизонтальной подвеской, на одном конце которой подвешен основной блок, а на другом через трос и специальную подвеску — сварочные клещи.

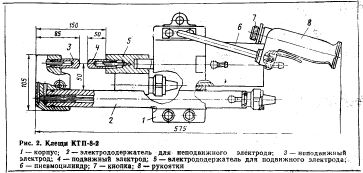

Клещи типа КТП-8-2 (рис. 2) состоят из корпуса с закрепленным на нем с неподвижным и пневматическим цилиндром с подвижным электродом, а также рукояток и кнопки управления. Положение рукояток можно изменять их перестановкой. Прочность электрододержателя увеличена. Перемещение подвижного электрода в обоих направлениях осуществляется под действием давления воздуха.

Электрооборудование машины распо- шкафу для аппаратуры, в котором размещен регулятор цикла сварки РЦС-403 и тиристорный контактор КТ-1. Оно включает переключатель ступеней, штеккерные разъемы для соединения со шкафом управления, воздухораспределительным клапаном и пусковой кнопкой. Последовательность и продолжительность цикла сварки обеспечивается регулятором, а коммутация сварочного тока — тиристорным контактором.





При сварке стержней диаметром 16+16 мм прочность ненормируемая.

Размеры электродных частей клещей предопределяют их технологические возможности. При указанных минимальных размерах ячейки в свету арматурного каркаса клещами КТГ-8-4 можно сварить пересечение стержней, отстоящее от наружной сетки на расстоянии не более 150 мм. При этом минимальная толщина каркаса в свету должна быть не менее 60 мм. Клещами КТП-8-2 можно приваривать только наружную сетку.

Внедрение сварочных машин МТП-806 и МТП-807 на бологовском заводе. «Строммашина» Минстройдормаша позволило освоить серийное производство установок СМЖ-286А, СМЖ-56Б и СМЖ-54Б для сборки и сварки арматурных каркасов. Они заменяют установки СМЖ-286, СМЖ-56А и СМЖ-54А. Новые установки аналогичны прежним, отличаясь типом подвесных сварочных машин и некоторыми конструктивными улучшениями, повышающими удобство работы и их долговечность.

Дополнительную информацию можно получить по адресам: 192104, Ленинрад, ул. академика Павлова, 8, завод «Электрик» и 103287, Москва, ул. 2-я Хуторская, 38а, Гипростроммаш.
