Обогрев бетона стыков и монолитных конструкций греющими проводами

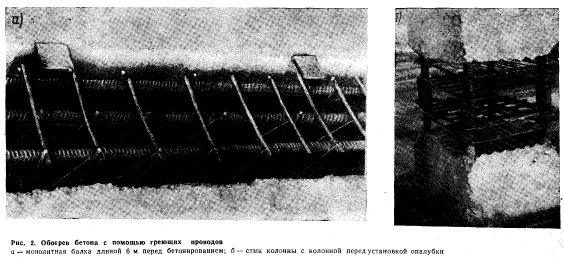

На культурно-бытовых объектах в Иркутске при температуре наружного воздуха до —15°С замоноличивали с обогревом стыки колонн сечением 450Х Х500 мм. Провод диаметром 1,1 мм, длиной 14 м был размещен в полости стыка и закреплен на арматуре. В цепь включали последовательно два стыка. Температура изотермического обогрева в наиболее нагретых зонах достигала 70°€. Изменение температуры бетона замоноличивания, которую измеряли в двух точках техническими термометрами, происходило примерно так же, как в аналогичных точках фрагмента стыка, прогретого в морозильной камере. Прочность бетона в наименее нагретых зонах после остывания достигала 65% Ris-
Специальные опыты показали, что требования электробезопасности обеспечиваются при использовании неизолированного греющего провода или проводов с дефектами изоляции при напряжении до 127 В.
По результатам экспериментов, и производственной проверки разработано «Краткое руководство по применению греющих проводов при замоноличивании стыков в зимних условиях». Требуемая электрическая мощность для тепловой обработки бетона стыков-и монолитных конструкций определяется по Руководству по электротермообработке бетона (М., Стройиздат, 1974).
Для расчета электрических параметров обогрева бетона разработана номограмма (рис. 3). По величине требуемой мощности Р, кВт, на стык или на 1 м3 монолитной конструкции (точка А) выбирают величину напряжения (точка Б) с условием, чтобы сила тока в проводах не превышала допустимую величину для определенного провода с данным диаметром. Из точки Б проводят горизонтальную прямую до пересечения с кривой, соответствующей выбранному напряжению в точке В, из которой затем опускают перпендикуляр на ось R (точка Г), определяя суммарное электрическое сопротивление греющего провода. Продолжив перпендикуляр до пересечения с прямой, характеризующей электрическое сопротивление 1 пог. м провода (точка Д), проводят , из точки пересечения горизонтальную прямую до оси L, на которой находят требуемую длину провода (точка Е). Если эта длина слишком велика для небольшого стыка или мала для обеспечения равномерного обогрева большого стыка, расчет повторяют, выбирая другую величину напряжения или используя провод иного диаметра. Определяя электрические параметры предварительного обогрева стыкуемых элементов, выбирают величину напряжения в период подъема температуры для провода установленного диаметра и длины, затем расчет выполняют для периода изотермического обогрева.

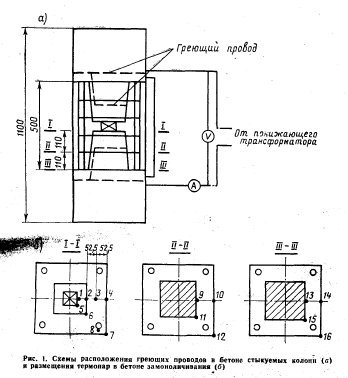

Изолированный греющий провод следует размещать: в стыке колонны — на крайних к торцам колонн арматурных сетках, а при наличии выступов колонн — и на сетке в выступе; в стыке ригеля с колонной — на крайней торцевой сетке ригеля и на арматурном каркасе колонны в зоне стыка; в стыках колонна — ригель — связевые плиты — на арматурном каркасе плит в зоне стыка, в колонне и в ригеле — как указано выше; в стыках панельных зданий — на арматурных стержнях каркаса панелей в зонах стыков. Это размещение разработано нами совместно с проектными организациями для изделий конкретных типов. Для других изделий схему размещения греющих проводов необходимо разрабатывать совместно с проектировщиками, которые в дополнение к основному проекту должны выпускать соответствующие чертежи.
В полости стыка допускается установка только изолированных проводов. Их следует крепить на арматурных стержнях или на выступе колонны. На концах стального провода во избежание его перегрева на воздухе необходимо закрепить вводы — отрезки медного или алюминиевого изолированного провода диаметром 1,5—2,5 мм и длиной 0,4—0,5 м.
На греющие провода следует подавать только пониженное напряжение (до 127 В), используя специальные трансформаторы ТМОА-50 или ТМОБ-63 для электропрогрева бетона (они выпускаются также в виде комплектной установки с щитом управления КТП-63-ОБ).
Технико-экономические расчеты показали, что применение изолированных греющих проводов при замоноличивании одного стыка колонн сечением 400Х Х400 мм в зимних условиях позволяет сократить трудоемкость на 0,4 чел.-ч, а стоимость — на 0,99 р. по сравнению с применением электродного прогрева.
Выводы
Исследован и проверен на строительных объектах обогрев в зимних условиях бетона монолитных конструкций и стыков с применением греющих проводов.
Разработаны методика расчета и технология тепловой обработки бетона монолитных конструкций и стыков в зим них условиях, составлено Руководство по применению греющих провоДов.
Использование греющих проводов особенно эффективно при размещении проводов в стыкуемых элементах, осуществляемом в заводских условиях, что дает существенный технико-экономический эффект.
Применение греющих проводов, устанавливаемых в стыкуемые элементы в заводских условиях, позволит осуществлять замоноличивание стыков при температурах ниже —30°С.
