Добавки НФ и ННХК в бетонах на шлакопортландцементе
В настоящее время ие установлено влияние продуктов полпкондеисацин формальдегида на удобоукладываемость растворных и бетонных смесей и прочность бетонов на шлакопортландцементе, поскольку не хватает данных о действии этих добавок на отдельные шлаковые минералы. Почти полностью отсутствуют также сведения о целесообразности совмещения таких добавок с электролитами — ускорителями твердения при введении в ШлакоПортландцемент, поэтому были Проведены дополнительные исследования.

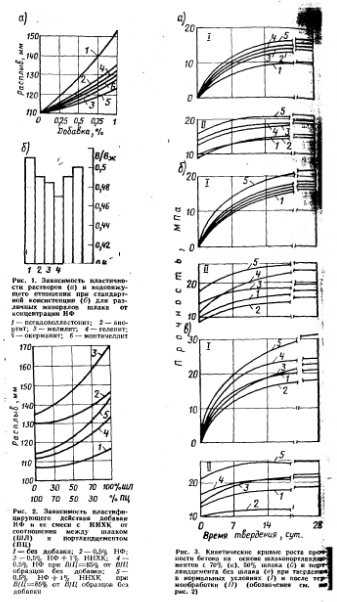

Как известно, с ростом температуры пропаривания бетона на шлакопортландцементе входящие в состав вяжущего шлаки все активнее взаимодействуют с алитом. Следовательно, добавки типа НФ влияют на процессы гилоатациналита так же, как и температура. Видимо, этим и объясняется тот факт, что при тепловлажностиой обработке образцов на шлакопортландцементе с повышением его доли до 70% относительная эффективность НФ возрастает. Об этом свидетельствуют данные прочности образцов (см. таблицу) после их тепловлажностной обработки по режиме: 2+3+8 ч с остыванием в пропарочной камере.
Очевидно, что применение НФ особенно эффективно при условии тепловлажностной обработки бетонов на шлакопортландцементе, о чем свидетельствуют и Данные авторов. Однако при этом время предварительного выдерживания изделий и скорость подъема температуры должны быть откорректированы с учетом того, что добавка НФ несколько замедляет сроки схватывания смеси.
Совместное введение НФ и ННХК позволяет в нужных Пределах регулировать показатели смеси, а также скорость твердения бетона, И, как видно из таблицы, обеспечивает большую эффективность, чем применение только НФ.
Как уже указывалось, при выборе НФ в качестве компонента комплексном добавки авторы руководствовались ес химическим составом, поэтому сделанные выводы можно распространить п на сочетание ННХК с другими однотипными веществами.
