Установка для разогрева и сушки заполнителей бетона в виброкипящем слое
В СССР ежегодно увеличиваются объемы зимнего бетонирования. Бетон, приготовленный на работающих круглогодично предприятиях сборного железобетона, бетонорастворных узлах и заводах, широко используется в дорожном и гидротехническом строительстве. Практика производства бетона зимой показывает, что подогрев заполнителей — обязательная технологическая операция, требующая значительного расхода топлива. Учитывая актуальность задачи, ЛИСИ совместно с ПКТБ Главлепстройматериалов создал специальную установку для размораживания, подогрева и сушки сыпучих строительных материалов в виброкипящем слое (см. рисунок). Она снабжена контрольно-измерительной и регулирующей аппаратурой, позволяющей автоматизировать процесс.

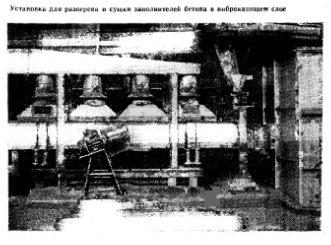

Установка для разогрева и сушки заполнителей бетона в виброкипящем слое
Направленное движение газов создается вентилятором. Под воздействием вибрации и потока теплоносителя слой материала приходит во вевешенное состояние, хорошо перемешивается, крупные конгломераты дезагрегируются, смерзшиеся комки быстро разбиваются и размораживаются. Тепломассообмен в установках с виброкипящим слоем является наиболее эффективным по сравнению с подобными устройствами аэрюфонтаного типа и тем более с сушильными барабанами. Необходимый режим работы установки обеспечивается путем регулирования объема или температуры теплоносителя.
Опытно-промышленный образец установки (масса 4 т, размеры 5,5X1,2X2,5 м; производительность 18—22 т/ч в пересчете на сухой песок), работающей на ставропольском природном газе, испытали на Ижорском заводе им. А. А. Жданова. Мощность электродвигателей на вибропривод сушилки — 3 кВт.
В сушилку поступал песок влажностью 8%, температурой 5—10СС. Максимальный размер кусков смерзшегося песка 100 мм, что составляло 10—13% обшей массы. В результате высушивания получили песок влажностью 0,5%-. температурой 75—85°С.
По сравнению с действующим на заводе сушильным барабаном ПБ-15, установка позволила повысить производительность труда в 2,4 раза, снизить стоимость сушки 1 т песка в 1,7 раза, мощность электродвигателей в 1,7 раза, удельный расход топлива в 1,4 раза. Годовой экономический эффект составил 42 тыс; р.
Испытания показали, что при использовании вибросушилки только для размораживания и подогрева песка до температуры 40°С производительность ее может быть увеличена до 50 т/ч без увеличения расхода топлива.
ЛИСИ продолжает работу по созданию более мощных установок для разогрева и сушки заполнителей бетона. В 1979 г. закончено проектирование установки для сушки песка в виброкипящем слое производительностью 30-35 т/ч.
