Влияние суперпластификаторов на свойства бетона
В последние годы за рубежом применяют суперпластификаторы для литых бетонных смесей, укладываемых по безвибрационной технологии, для повышения плотности и прочности бетона или сокращения расхода цемента. Их эффективность подтверждена проведенными в СССР исследованиями и внедрением в производство [1—5].
Суперпластификаторы значительно эффективнее индивидуальных пластификаторов типа СДБ; они примерно в 2 раза сокращают расход воды (с 8- 15 до 16—30%) и, кроме того, только на начальных стадиях могут тормозить процессы гидратации цемента и нарастания прочности бетона. Однако эти преимущества суперпластнфикаторов на основе меламнно- или нафталиноформальдегидное выражены меньше по сравнению с отечественными суперпластификаторами на основе модифицированного СДБ пли комплексными добавка?111 113 ПАВ и электролитов и, что не менее важно, стоимость последних значительно ниже.
Суперпластификаторы, как и обычные гидрофильные пластификаторы, вызывают пептизацню флокул цемента, иммобилизированную в них воду уменьшают трение между частицами Адсорбционные пленки су- пернластпФпкаторов вызывают также более электростатическое отталкивай частиц твердой фазы в системах цемент-вода и цемент — вода заполнитель. Такое комплексное действие в 2—3 раза повышает подвижности бетонных смесей при введении 0,51% нафталино- или мелами- ноформальдегндных суперпластнфнкш торов по сравнению с пластификатор ми типа СДБ, вводимыми в количеств 0,15—0,25% массы цемента. Увеличение количества вводимой добавки СДБ до 0,5—1% массы цемента также в 5 раз . и более повышает подвижность смесей однако без специальной обработки такие дозировки добавки ССБ или СДБ; вызывают сильную стабилизацию цемента и длительное время (до 7—fgj 28 сут) тормозят нарастание прочнеет бетона в нормальных условиях Особенно неблагоприятно это сказывается при тепловой обработке бетона Исследовали бетон с добавками ТП ТП-1 и ТП-2, разработанными ВНИПИТеплопроектом при участии ВНИИЖелезобетона, а также с добав- ками I0-Q3 и С-3.

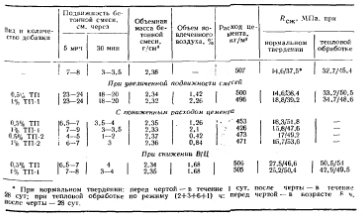

При нормальном твердении: перед чертой — в течение 1 сут, после черты — в течение 28 сут,- при тепловой обработке по режиму (24-34-6-1-1) ч: перед чертой — в возрасте 8 ч, после черты — 28 сут.
Опыты показали, что капиллярный подсос протекает с большей скоростью и величина его больше в образцах бетона без добавки при В/Ц= 0,4; 0,5 и 0.6.по сравнению с бетоном, приготовленным с суперпластификаторами 10-03, С-3, ТП и ТП-1. Водопоглощение бетонов с суперпластификаторами на 25% меньше, чем бетона без них.
Морозостойкость бетона на среднеалюмннатном портландцементе Старо- Оскольского завода определяли по ускоренной методике ГОСТ 10060—76 при температуре —50±2°С. Бетонные смеси с добавками изготовляли при одинаковой со смесями без добавки подвижности (7—8 см) и сниженном расходе цемента. Испытания образцов на морозостойкость после 28 сут хранения в нормальных условиях показали, что все составы бетона при В/Ц = 0,4 без добавки и с добавками С-3, 10-03 и CflB+Na2S04 выдержали 200 циклов замораживания и оттаивания. ЪХ/0 циклов при В/Ц = и,4 выдержали два состава бетона; с добавкой С-3 и CflE+Na2S04. Бетоны с В/Ц—0,5 выдержали 200 циклов замораживания и оттаивания при введении добавки С-3, комплексной добавки и без нее. а 500 циклов — только бетон с добавкой С-3. Бетоны с В/Ц = = 0,6 выдержали 200 циклов замораживания и оттаивания только при введении добавки С.-З и без добавки.

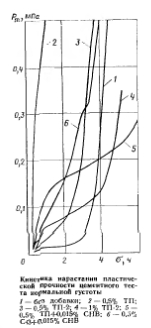

Выводы Суперпластификаторы снижают нормальную густоту цементного теста на 12...19%, ускоряют сроки его схватывания, но могут замедлять конец схватывания.
Введение суперпластифнкаторов. С-3. ТП, ТП-1 и ТП-2 повышает содержание воздуха и снижает объемную массу бетона, тем самым улучшая его капиллярно-поровую структуру, а введение суперпластнфикатора 10-03 повышает объемную массу бетона.
Суперпластификаторы целесообразно применять в бетоне нормального твердения и подвергающегося тепловой обработке для повышения подвижности смесей и укладки их по безвибрацион- ной технологии пли для сокращения расхода цемента, а также при необходимости резкого повышения прочности бетона при снижении В/Ц.
Применение нафталиноформальдегидного суперпластнфикатора или комплексной добавки из СДБ и электролита при низких В/Ц позволяет получить бетон морозостойкостью АХрз 303—500. СПИСОК ЛИТЕРАТУРЫ
