Цемент для производства бетонных работ в зимних условиях

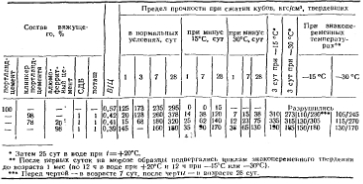

Для сознательного воздействия на структурообразование и цементном кампе при зимнем бетонировании необходимо исследовать физико-механические свойства, фазовый состав и микроструктуру отдельных клинкерных минералов и портландцемента, твердевших при минус lbJC. 14 работах [1, 2J показано, что по кинетике нарастания прочности клинкерные минералы можно разделить на две группы. К первой относятся силикаты кальция и портландцемент, медленно твердеющие при отрицательных температурах, а ко второй — С3А и алюмоферриты кальция, прочность которых е понижением температуры нарастает достаточно быстро.
Аналогично кинетике нарастания прочности с понижением температуры изменяется степень гидратации моно- минералов. Отмечается уменьшение скорости гидратации C3S в начальный период при температуре минус 15°С в 5 раз по сравнению с нормальными условиями, в то время как для С3А и алюмоферритов кальция этот показатель практически не изменяется или даже возрастает. Максимальная степень гидратации на морозе наблюдается у С3А, а в ряду твердых растворов алюмоферрнтов кальция она понижается с увеличением содержания Fe203.
Структурообразование цементного камня при отрицательных температурах сопровождается процессами сублимации и аблнмации, с которыми связана кинетика нарастания его прочности, особенно для первой группы минералов и портландцемента. В период сублимации нарастание прочности камня происходит чрезвычайно медленно. Быстрое ее нарастание связано с периодом аблимации, при котором одновременно происходит поглощение влаги и углекислоты воздуха, что вызывает быструю карбонатизацию цементного камня, особенно алитовой фазы.
