О связи критерия морозостойкости с реальной морозостойкостью бетонов
Способ прогнозирования морозостойкости бетон;) еще на стадии проектирования его состава уже бил описан. Для этом цели и введен критерий морозостойкости который определяется выражением
Значения всех параметров уравнений (2) a (4) при известных составах бетонов или растворов могут быть вычисленны. Коэффициент а (степень гидратации цемента) может быть определен исходя из акпшностн цемента через относительную плотность цементного камня,. Таким образом, зная состав смеси условия твердения бетона, можно прогнозировать его морозостойкость.
Представляет интерес проверка предложенного критерия морозостойкости на экспериментальных данных- Большое различных данных о структуре бетонов и составах бетонных смесей содержится в работе, в которой всесторонне исследуются характеристики бетонов и, в частности, строение порового пространства цементного камня в бетона. Приводятся результаты исследования на морозостойкость тяжелых и легких бетонов 18 составов, в которых менялись масса доставляющих смеси и водоцементное отношение. Интегральная пористость определялась путем выдерживания обравцов в воде до постоянной массы, а условно-замкнутая пористость — насыщением образцов водой до постоянной массы при предварительном разряжении 740—750 мм рт. ст. При таком методе определения интегральная пористость вычисляется довольно точно, а условно-замкнутая — не полностью (остаются воздушные пузырьки, не заполненные водой), поэтому для определения условно-замкнутой пористости использована формула

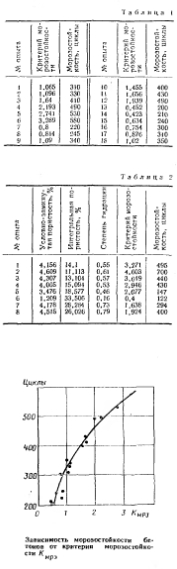

Исходя из марки цемента и возраста образцов степень гидратации цемента была принята равной 0,7. Используя приводимые в работе значения интегральной пористости и условно-замкнутой пористости, вычисленные по формуле (5), нами по формуле (1) определен критерий морозостойкости (табл. 1). Из графика (см. рисунок) следует, что существует прямая связь между критерием морозостойкости и морозостойкостью.
В работе [2] приведены результаты определения морозостойкости образцов из цементного камня, приготовленных на разных цементах, твердевших при отрицательных и положительных температурах в течение 11 ч и 28 сут. Показаны значения степени гидратации цемента а и водоцементпого отношения.
По этим данным были определены (табл. 2) условно-замкнутая пористость
