Унификация армирования наружных стеновых панелей
Одним из резервов снижения сметной стоимости крупнопанельного домостроения является совершенствование армирования стеновых панелей. В настоящее время стеновые панели из легких бетонов армируют пространственными арматурными каркасами, изготовленными на специальных горизонтальных кондукторах и целиком установленными в форму. При этом изделия разных марок армируют различными каркасами, что препятствует унификации армирования. В таких каркасах большое число конструктивной арматуры устанавливают для повышения монтажной жесткости самого каркаса при сто изготовлении, складировании и транспортировании к месту укладки в форму.

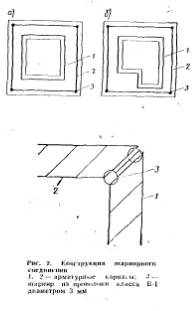

Унификация армирования стеновых панелей однорядной разрезки, отличающихся одна от другой формой и расположенном проемов, вполне возможна. И ЛатПИИСе предложили отказаться что пространственного каркаса и наружных стеновых панелях серии 121 отдельными, не связанными между собой арматурными блоками. Последовательность армирования следующая: н форму устанавливают и проектное положение гнутый элемент, армирующий перемичку, затем и вводят арматурный блок, обрамляющий проем, периметральный арматурный блок и сетки (рис. 1). Арматурные блоки собирают из плоских сеток с помощью шарниром (рнс. 2), изготовленных из проволоки на специальном приспособлении.
Шарнирное соединение арматурных элементов особенно удобно при недостатке производственных плошалей. Армирование панелей таким способом позволяет на 30—40% сократить производственные и складские площади арматурных и формовочных цехов. Наружные стеновые панели с унифицированным армированием успешно прошли испытания по ГОСТ 3820-77 на Псковском ДС1С
Применение унифицированных арматурных блоков позволяет сократить расход металла на 47%. Годовая экономическая эффективность от внедрения унифицированного армирования панелей на Псковском ДСК пои годовом объеме 32,4 тыс. м3 составит 87 тыс р.
