Свойства мелкозернистых смесей и бетонов с добавкой суперпластификатора
Проводимые трестом Элеватороргстрой совместно с НИИЖБ исследования пластифицированных цементно-песчаных бетонных смесей для изготовления сборных железобетонных конструкций силосных корпусов элеваторов особенно актуальны при учете дефицита крупного заполнителя, а также того, что стеновые элементы силосов являются тонкостенными густоармированными конструкциями значительной высоты, формуемыми в вертикальном положении.
Изучалось влияние суперпластификаторов (СП) С-3 и С-4 [1] на нафталинформальдегидной основе на свойства мелкозернистых бетонных смесей в цементно-песчаного бетона. Использован себряковекий и брянский портландцементы марки М500 и пески Хотьковского п Сычепского месторождений в естественном состоянии и искусственно рассеянные с Мп, от 1,56 до 3,13. Консистенцию бетонных смесей определяли I по конуса на встряхивающем столике (ГОСТ 310.4—7С).
Введение добавки С-4 позволяет получить значительный пластифицирующий эффект при одновременном снижении ВЩ, причем для С-3 степень разжижения при одинаковых ВЩ выше. Увеличение доли песка снижает подвижность смеси, поэтому для обеспечения равноподвижности с жирными составами такие композиции требуют большего количества поды. Добавки С-3 в С-4 позволяют снизить ВЩ при получении смеси требуемой подвижности. Однако эффективность действия СП в жирных составах выше, чех в тощих, требующих более высокого значения ВЩ.
Крупность песка влияет на пластификацию мелкозернистых смесей. Наибольшее разжижение при наименьших ВЩ наблюдается в смесях с крупным песком, что объясняется его меньшей водопотребностью. Определение водопотребпости песка в пластифицированных цементно-песчаных смесях по методу [2]- показало, что увеличение дозировки СП повышает пластифицирующий эффект при одновременном снижении водопотребностн песка.
Водоудерживаюшую способность мелкозернистых бетонных смесей оценивали по водоотделению на специальном приборе. Введение СП в цементно-водную пасту позволяет получить равноподвижное с эталоном тесто при существенном (до 0 раз) снижения удельного водоотделения. В мелкозернистых бетонных смесях с СП и без него ври равных ВЩ водоотделение практически одинаково. Снижение Й/Я с достижением заданной подвижности смесей путем введения СП резко снижает их потоотделение. Водоудерживающая способность смесей с мелким песком выше, чем с крупным

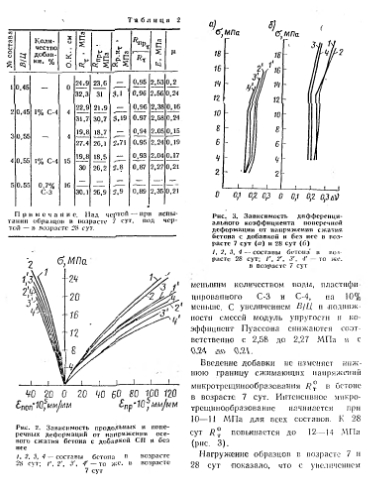

Введение добавки не изменяет нижнюю границу сжимающих напряжений микротрещинообразования R° в бетоне в возрасте 7 сут. Интенсивное микротрещинообразование начинается при 10—11 МПа для всех составов. К 28 сут R° повышается до 12—14 МПа (рис. 3).
Нагружение образцов в возрасте 7 и 28 сут показало, что с увеличением возраста бетона для всех составов формации снижаются. При напряжению равных 0,5 Rap, введение добавки повышается примерно на 25%
