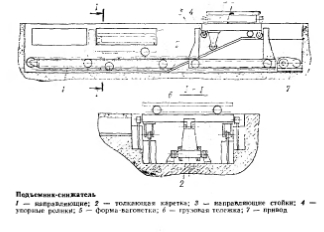

Подъемник-снижатель
Подъемкик-снижатель предназначен для транспортирования по наклонной плоскости форм-вагонеток с изделиями от линии формования к камерам тепловой обработки и входит в комплект оборудования технологической конвейерной линии.
Работа подъемника осуществляется следующим образом. Форма-вагонетка устанавливается на грузовую тележку. Включенный привод посредством цепи заставляет толкающую каретку с тележкой двигаться в направлении, например, щелевой камеры для тепловой обработки. Форма-вагонетка совершает при этом сложное движение: горизонтальное, как и толкающая каретка, и вертикальное — по направляющим стойкам каретки. На горизонтальном участке пути грузовая тележка и толкающая каретка передвигаются как одно целое. Толкаюшая же каретка передвигается только горизонтально в направляющих швеллерного типа, останавливается у одной из шелевых камер и фиксируется. Подъем формы-вагонеткн осуществляется аналогично при ходе толкающей каретки в обратном направлении.
Благодаря такому конструктивному решению толкающей каретки и взаимодействующей с иен тележки исключается дополнительный привод горизонтального перемещения, имеющий место в аналогично работающих подъемниках-снижателях. Упрощение конструкции и исключение привода горизонтального перемещения создают положительный эффект данного подъемнкка-снижателя.
Производственную проверку головного образца производили на бетонном заводе (Таллин, 200026. Мяэалусе. 30).
