Бетоны с комплексными добавками из отходов химической промышленности
Одним из прогрессивных направлений технологии бетонов является применение различных комплексных химических добавок полифункционального действия. Особого внимания заслуживают такие недефицитаые реагенты, которые можно получать стабильно на основе вторичных дешевых продуктов химической промышленности. Такими продуктами является сплав дикарбоновых кислот ПД и некоторые его модификации. ПДК представляет собой кубовые остатки испарителя «Самбай» технологической линии производства адипиновой кислоты, содержащие смесь дикарбоновых кислот общей формулы
Некоторыми модификациями ПДК являются ощелачиваемые соединения (ПАКО) с показателем pH раствора, разным 7,1—7,7, а также комплексы с способностью типа ПДК+ Г-ДБ и ПДКО+СЛБ в определенных солучаях.
В Днепропетровском филиале НПИСП проводили комплексные исследовании технологических и технических свойств бетона с добавками ПДК и его модификациями.

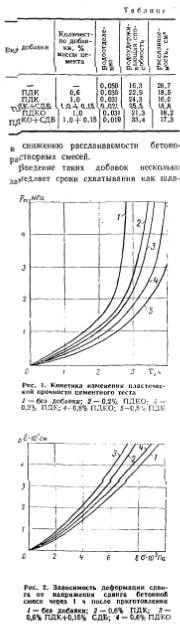

На рис. 1 показана кинетика изменения пластической прочности цементного теста, приготовленного на среднеалюминатиом портландцементе марки ВДА). Введение 0,2—0.8% добавок типа ПДК увеличивает период структурообразования при повышении содержания добавки.
Влияние разработанных комплексных химических добавок на такие показатели, как водоотделение, водоудерживающая способность и расслаиваемое, изучали на растворных смесях состава 1:3 с О. К.=8 см. В табл. 1 приведены данные о влиянии добавок ПДК и их модификаций на основные технологические показатели смесей.
Водоотделение определялось к- формуле Y—Hjh, где и — высота воды. отделившегося с поверхности раствора, помещенного в мерный цилиндр; h — высота мерного цилиндра. Водоудерживающую способность и расслаиваемое раста эрной смеси определяли по ГОСТ 58С2—78.
Из этих данных видно, что введение в цементные композиции комплексных химических добавок типа ПДК значительно уменьшает водоотделение расслаиваемое смесей и повышение водоудерживающую способное:- Немаловажным фактором в данном случае является такая реологическая. как напряжение бетонной смеси.
На рис. 2 представлены деформативные характеристики бетонной смеси. приготовленной на шлакопортландцементе марки 300 с расходом 320 кг/м:. : добавками типа ПДК. так как деформации сдвига имеет добавками развиваются более интенсивно по сравнению со смесями без добавок. Увеличение времени выдерживания смеси не изменяет характера влияния добавок на деформации сдвига от напряжения сдвига, однако абсолютная величина этого показателя несколько повышается.
