Чердачные перекрытия при скатных крышах

Как уже говорилось, прогибы перекрытий могут отрицательно сказываться в опорных участках чердачных перекрытий.

В данном случае пригруз от вышерасположенной кладки, которая защемляет перекрытие на опоре, отсутствует и не может полностью компенсироваться относительно небольшими нагрузками, передающимися от конструкции крыши через мауэрлат. Кроме того, вследствие усадки и ползучести бетона суммарный прогиб увеличивается и может достигнуть l/200, что допускается нормами DIN 1045.

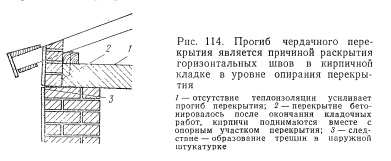

Если речь идет о монолитном железобетонном чердачном перекрытии, бетонирование которого выполняется после окончания кладочных работ, т. е. тогда, когда кладка является как бы опалубкой для торцовых участков перекрытия, то в результате кручения в опорных участках перекрытия на наружной стороне кладки могут раскрыться горизонтальные трещины, так как кирпичи, сцепление которых с бетоном достаточно велико, отрываются от нижерасположенного массива стены. Такой горизонтальный шов может раскрыться до ширины 15 мм и проявиться на наружной штукатурке стены в виде трещины (рис. 114).

На опорных участках чердачных перекрытий ни в коем случае нельзя применять кирпич с вертикальными пустотами, поскольку бетон, затекая в эти пустоты, усиливает сцепление между перекрытием и кладкой. В таком случае горизонтальные трещины могут появиться и в одном-двух нижерасположенных рядах кладки.

Если мы имеем дело с неэксплуатируемыми чердаками, то в зимнее время прогиб чердачного перекрытия может дополнительно увеличиться за счет большого перепада температур на верхней и нижней поверхностях перекрытия. Это обстоятельство заставляет особенно внимательно относиться к вопросу устройства теплоизоляции чердачного перекрытия.

Следует отметить, что если для конструкций плоских крыш разработана широкая палитра утепляющих материалов, толщина слоев которых регламентирована нормами и хорошо известна специалистам, то для чердачных перекрытий скатных крыш теплоизоляцией перекрытий зачастую пренебрегают. Это относится и к торцовым участкам чердачных перекрытий, где следует предусматривать разделительные (и обычно утепленные) швы между перекрытием и кладкой.

Естественно, что никакая теплоизоляция не может исключить прогиб чердачного перекрытия от собственного веса, полезных нагрузок, ползучести и усадки, но этот прогиб, тем не менее, может быть ограничен, и, следовательно, ограничены его отрицательные последствия.

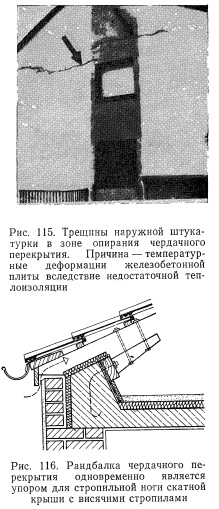

На рис. 115 показано образование горизонтальных трещин в уровне чердачного перекрытия жилого дома. Причина возникновения этих трещин кроется в ошибках, допущенных при проектировании конструкции чердачного перекрытия, в частности в недостаточной его теплоизоляции. Малая теплоизоляция перекрытия усилила обычный его прогиб, а температурные напряжения в зимнее время дополнительно его увеличили. Дождевая влага проникла в раскрывшиеся швы кладки и насквозь промочила наружную стену ниже уровня опирания чердачного перекрытия.

До начала восстановительного ремонта такого повреждения следует прежде всего устранить его причину. В описываемом случае теплоизоляция перекрытия была усилена, а затем трещины проклеены снаружи нейлоновой тканью и окрашены.

Повреждения такого рода можно предупредить путем введения в конструкцию перекрытия контурной балки, идущей по периметру чердачного перекрытия, которую мы далее будем называть ранд- балкой. Такая балка, как правило, выступающая вверх от плоскости чердачного перекрытия, жестко связана с плитой перекрытия; благодаря рандбалке жесткость перекрытия в опорной зоне увеличивается. На фронтонных (щипцовых) участках чердачной стены рандбалка должна обходить углы здания; крутящий момент, величина которого особенно велика в углах перекрытия, воспринимается рандбалкой.

Выступающую вверх рандбалку можно использовать как упор для стропильных ног при конструкциях крыш с висячими стропилами (рис. 116). При таком решении следует обратить внимание на непрерывность укладки теплоизоляционного слоя (в том числе и вокруг рандбалки), а также на хорошее заанкеривание упора для стропильной ноги в рандбалке. Устройство скользящей опоры бетонного чердачного перекрытия при деревянных стропилах не требуется.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
