Кладка с облицовкой из искусственных камней

Однослойная лицевая кладка наружной стены должна иметь достаточную толщину, не менее 30 см, причем такая толщина допустима только для тех фасадов, которые хорошо защищены от прямых атмосферных воздействий. Как правило, лицевую кладку выполляют толщиной в 1 1/2 камня.

Кирпичную лицевую кладку в большинстве случаев делают из кирпича нормального размера, в то время как для стен той же конструкции, выполняемых из силикатного кирпича, часто применяют кирпич полуторного размера. В любом случае кирпич (глиняный или силикатный) для лицевого слоя должен быть калиброванным, не иметь трещин и поврежденных кромок.

Для однослойной лицевой кладки следует применять полнотелый кирпич (или полнотелые блоки). При кладке из пустотелых кирпичей или блоков ослабляется горизонтальный шов, так как при укладке камней на растворную постель раствор частично выжимается в пустоты, а при этом нарушается сцепление камней и раствора.

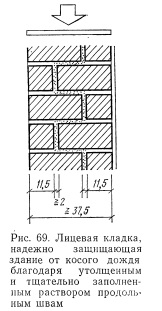

Продольные швы. Для того чтобы надежно защитить кладку от косого дождя, внутренние швы необходимо тщательно заполнять пластичным раствором, не допуская оставления пустот в швах. Кроме того, раствор следует дополнительно зачеканивать кельмой в эти продольные швы на всю их глубину, чтобы тем самым обеспечить его соединение с раствором горизонтального шва кладки. В стыковых (вертикальных) швах и на примыкающих друг к другу плоскостях соседних кирпичей также должно быть обеспечено плотное сцепление. Продольные швы в соседних (по высоте) рядах кладки следует устраивать со смещением на 72 кирпича при соблюдении толщины шва 2 см (рис. 69).

И для лицевого слоя, и для основного (внутреннего) массива кладки следует применять кирпичи (или блоки) одинакового размера.

Морозостойкость. Облицовка должна быть морозостойкой. Морозостойкий кирпич называют облицовочным (в маркировку такого кирпича вводится буква «V«). Согласно нормам DIN 105, один кирпич на 200 шт. каждой поставляемой партии должен быть соответствующим образом замаркирован.

В соответствии с нормами DIN 106, необходимой морозостойкостью должен обладать также силикатный кирпич, имеющий следующие величины прочности на сжатие: 35, 25 и 15 мН/м2.

Клинкер. Применение облицовочного клинкера в качестве лицевого кладочного материала в однослойных наружных стенах из-за его высокой плотности и, следовательно, малой пористости представляется сомнительным. Водопоглощение раствора в швах такой кладки намного выше, чем у самого клинкера.

В результате самые незначительные неплотности в швах (например, усадочные трещины на плоскостях сцепления клинкера и раствора) ведут к тому, что дождевая вода по капиллярам проникает в глубину внутреннего кладочного слоя, отличающегося большим влагопоглощением. Из-за высокой плотности клинкера накапливающаяся в массиве стены влага не может выйти наружу и потому перемещается к внутренней поверхности стены. В силу этого клинкер не так хорош для лицевой кладки, как морозостойкий лицевой кирпич, обладающий большей пористостью.

Все эти неприятности, связанные с применением клинкера в качестве облицовочного материала для однослойных наружных стен, особенно усугубляются в зимний период, так как при увлажнении кладки ее теплоизоляционные качества снижаются, и это может приводить к выпадению конденсата на внутренней поверхности стен, поскольку клинкерная облицовка работает как наружный пароизоляционный слой.

Двухслойная кладка с воздушной прослойкой по своей конструкции рассчитана на то, что косой дождь может проникнуть через облицовочный слой. Благодаря наличию интенсивно проветриваемой полости позади облицовочного слоя попадающая внутрь влага, а также диффундирующие изнутри водяные пары испаряются. Благодаря воздушной прослойке исключается перегрев при интенсивном солнечном облучении материала, что снижает температурные деформации кладки.

Вентиляция. Необходимой предпосылкой нормального функционирования конструкции является равномерная и постоянная вентиляция воздушной полости, для чего в стене предусматривается достаточное число вентиляционных отверстий.

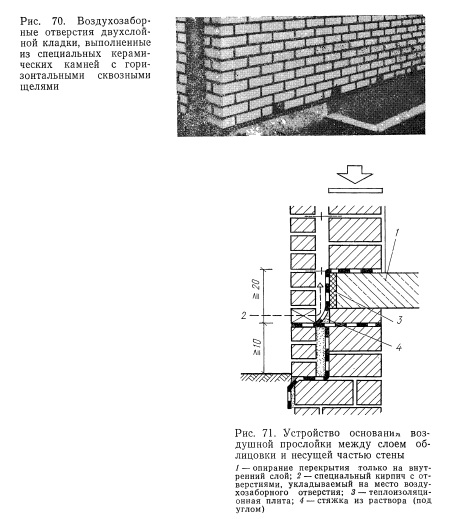

Согласно нормам DIN 1053, на каждые 20 м2 поверхности стены (включая оконные и дверные проемы) общая площадь вентиляционных отверстий должна составлять 150 см2. Часто отверстия для забора воздуха устраивают в первом ряду кладки непосредственно над верхним слоем гидроизоляции цоколя, оставляя незаполненными участки шириной в 1/2 кирпича. Лучше, однако, применять в этих случаях специальные фасонные кирпичи с вентиляционными щелями (рис. 70). Вентиляционные отверстия следует располагать внизу по возможности на высоте 15—20 см от уровня отмостки, а вверху — непосредственно над плоскостью опирания перекрытия верхнего этажа. Вытяжка может производиться также и через систему вентиляционных коробов и блоков в уровне чердачного перекрытия или через полости вентилируемой совмещенной крыши.

Гидроизоляционные слои. Для отвода попадающей в воздушную полость воды в основании полости двухслойной наружной стены следует устраивать наклонный изоляционный слой.

Ниже плоскости опирания подвального перекрытия этот изоляционный слой может быть соединен с горизонтальной гидроизоляцией стен (рис. 71). Изоляционный слой для отвода воды из вентиляционной полости укладывают на устраиваемую с уклоном растворную стяжку.

В качестве гидроизоляционного материала используют прочный рулонный ковер, который, однако, не должен благоприятствовать скольжению.

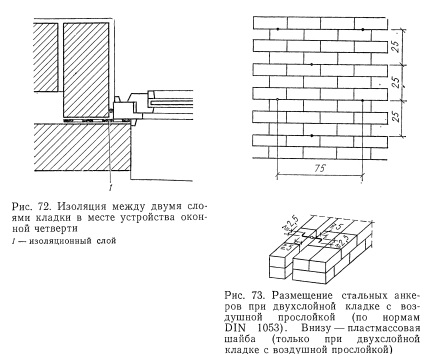

В местах опирания перекрытий, а также над оконными и дверными перемычками следует тоже предусматривать гидроизоляционные слои, укладываемые с уклоном к наружной поверхности стены. В местах соприкосновения обоих слоев кладки, например в четвертях оконных и дверных проемов, между слоями кладки следует прокладывать водонепроницаемый изоляционный материал, разделяющий наружными внутренний слои (рис. 72).

Анкеровка. Наружный облицовочный слой следует крепить к несущей части стены через каждые два этажа. Допускаемая нормами DIN 1053 свободная высота стены в 12 м представляется завышенной, а возможность смещения облицовочного слоя по отношению к опоре на треть его толщины (при креплении облицовки через каждые два этажа) — преувеличенной.

Крепление облицовочного слоя осуществляется заанкеренными в перекрытии металлическими уголками или непосредственно консольными участками перекрытий; в последнем случае, однако, создается опасность возникновения мостиков холода.

Для взаимной анкеровки обоих слоев кладки следует применять анкеры из нержавеющей стали; применение загнутых вниз проволочных анкеров из-за возможности появления пружинного эффекта в настоящее время запрещено. Для защиты анкеров от влаги в воздушной полости на них надевают пластмассовые шайбы. Расстояние между анкерами (из круглой стали) по вертикали — 25 см, по горизонтали — 75 см (рис. 73).

Двухслойная кладка без воздушной прослойки. При устройстве кладки с облицовкой возможно образование пустот в швах, так как в процессе кладки внутренние швы часто заполняются сверху жестким, непластичным раствором. Это приводит к тому, что заполнение швов получается некачественным и должное уплотнение раствора не достигается.

Этот фактор, а также требование устройства вертикального изоляционного слоя, который бы покрывал всю поверхность наружной стены, приводят к необходимости создания «растворной оболочки» (или вертикального растворного слоя).

Вертикальный растворный шов. Вертикальный растворный шов толщиной 2 см между наружной и внутренней кладкой стены следует выполнять из пластичного раствора для заливки швов, который бы легко проникал во все пустоты и хорошо сцеплялся с поверхностями кладочных камней.

Вертикальный растворный слой делается слоями по мере возведения стены; ни в коем случае не следует выкладывать много рядов кладки и лишь затем заполнять этот шов. Для заполнения этого шва нельзя также применять частично схватившиеся остатки раствора.

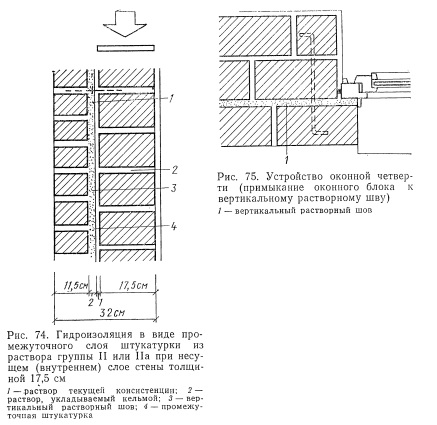

Если несущий слой стены имеет толщину 17,5 см, между слоями кладки рекомендуется прокладывать дополнительный слой гидроизоляции. Для этого на наружную поверхность внутреннего (несущего) слоя наносят промежуточный штукатурный слой из раствора групп II или IIа. Напротив этого штукатурного слоя выкладывают облицовочный слой кладки с одновременным устройством вертикального растворного слоя (рис. 74).

Не рекомендуется окрашивать промежуточную штукатурку битумными составами, которые затрудняют диффузию паров и вызывают выпадение конденсата на внутреннем слое кладки (пароизоляция на холодной стороне стены).

Анкеровка. При двухслойной кладке без воздушной прослойки наружная облицовка также должна иметь опирание по всей своей длине и ширине. Соответственно следует защищать от влаги опорную конструкцию.

Как и при кладке с воздушной прослойкой, оба слоя кладки следует соединять анкерами из стальной проволоки; вне зависимости от высоты стены можно применять анкеры диаметром 3 мм.

Оконные четверти. При любом виде кладки с облицовкой четверти проемов рекомендуется образовывать наружным кладочным слоем. Вертикальный растворный слой выходит при этом на внутреннюю поверхность оконной четверти. Зазор между коробкой оконного блока и внутренним кладочным слоем уплотняют обычным способом (рис. 75).

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
