Кладка с облицовкой из натурального камня

Подробные указания по кладке с использованием естественного камня даны в разд. 6.2 норм DIN 1053. Как в кладке, выполняемой целиком из естественного камня, так и в облицовке из него природный камень следует укладывать в стену с учетом естественной ориентацией его слоев.

Облицовка из натурального камня с забутовкой (или с несущим внутренним кладочным слоем) применяется в настоящее время только для подпорных стенок или в качестве декоративного элемента на наиболее важных в архитектурном отношении участках стен, т. е. для создания архитектурных акцентов. Для более надежной работы конструкции заднюю часть подпорных стенок очень часто выполняют из бетона. При этом вначале выкладывают лицевой слой с отдельными камнями, уложенными тычком; этот слой служит как бы опалубкой для заливаемого затем бетона. После схватывания бетона и снятия опалубки внутренней стороны подпорной стены последнюю окрашивают специальным составом, защищающим материал стены от грунтовой влаги. Если этим мероприятием пренебрегают, то впоследствии происходит выщелачивание извести из растворных швов стены. Чтобы за подпорной стеной не скапливалась инфильтрационная влага, в нижнюю ее часть встраивают керамические водоотводные трубы.

Облицовку, выполнейную из природного камня, согласно нормам DIN 1053, можно включать в состав расчетного сечения стены, если:
облицовочный слой возводится одновременно с основным массивом стены при соблюдении перевязки, причем не менее 30% всех природных камней облицовки должно быть уложено тычком;
тычковые камни должны иметь длину не менее 24 см, причем в основной массив стены их заводят на глубину не менее 10 см;
основной массив смешанной кладки выполняют из искусственных кладочных материалов и, кроме того, камни каждого третьего ряда облицовки укладывают тычком.

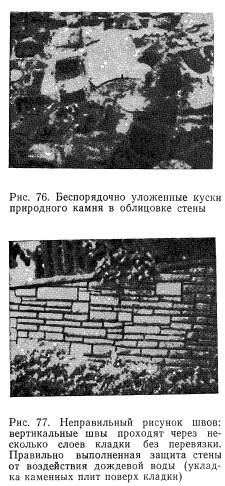

Зрительный эффект от кладки из натурального камня определяется в основном правильно выполненной перевязкой камней. Беспорядочно уложенные куски материала, не обладающие лещадной формой, различные размеры камней, сильно различающихся по своей фактуре, придают кладке неестественный и неконструктивный вид (рис. 76).

Но и при хорошей обработке облицовочного камня, которому придана лещадная форма, неправильно выполненный рисунок швов действует раздражающе, когда, например, вертикальные стыковые швы камней идут через три и более рядов кладки и оптически нарушают ритм перевязки. Это хорошо видно на фотографии, приведенной на рис. 77.

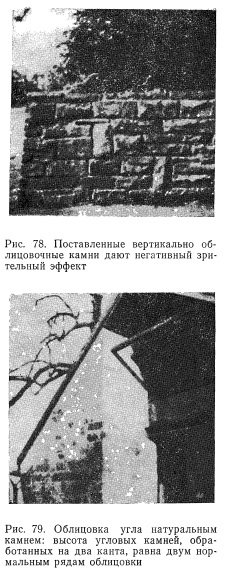

Ошибка, часто допускаемая при такого рода облицовке, заключается в вертикальной установке отдельных камней. Это ухудшает общее впечатление от кладки. Вертикальная постановка камней неестественна и не соответствует требованию о том, что длина камня, применяемого для кладки стены, не должна быть меньше его высоты (рис. 78).

В углах следует класть большие, обработанные с двух сторон камни. Обычно их высота равна двум нормальным рядам облицовки. На рис. 79 показана хозяйственная постройка, в которой хорошо выполнена облицовка угла натуральным камнем; к сожалению, камни в верхней части здания слишком малы и размеры их очень разнообразны, что приводит к значительному увеличению толщины швов, так что камни как бы «плавают» в слое раствора.

В соответствии с нормами DIN 4117, подпорные стенки, облицованные натуральным камнем, должны быть защищены и от грунтовой влаги, поднимающейся снизу, хотя бы одним слоем горизонтальной гидроизоляции. Для защиты кладки сверху от дождевой воды следует, как правило, предусматривать плитное покрытие стенок из того же природного камня (см. рис. 77).
