КОНСТРУКТИВНЫЕ РЕШЕНИЯ ДЕТАЛЕЙ ИЗОЛЯЦИИ

Водоотвод с поверхности гидроизоляционного слоя подвального перекрытия в случаях, рассматриваемых в данном подразделе, можно выполнять как в виде наружного водостока, так и в виде водоприемных устройств с последующим отводом влаги в канализацию.

Водоприемные воронки должны плотно примыкать к гидроизоляционному слою. В силу особенностей изоляции, на которую ставится дождеприемник, здесь нельзя применять обычные водоприемные воронки, которые ставятся на плоских крышах с внутренним водостоком, так как это традиционное решение в данном случае окажется недостаточно надежным.

Если необходимо делать водоотвод только внутренним, то без особых причин отвергать такое решение не стоит; в этом случае стены здания, примыкающие к изолируемому участку подвального перекрытия, достаточно защитить от воздействия влаги в соответствии с рекомендациями раздела 2.2 настоящей главы. Однако слои гидроизоляции должны заходить не менее чем на 20 см за пределы скругленной грани между стеной и перекрытием подвала и надежно закрепляться в своих конечных точках.

Наружный край изоляции в этом случае следует прикрывать защитным слоем и упрочнять посредством специального армирования.

В тех случаях, когда мы сталкиваемся с факторами, перечисленными в разд. 2.3, а также при устройстве наружного водоотвода все гидроизоляционные слои заводятся за скругленную грань места примыкания перекрытия подвала к нижерасположенной стене и доводятся непосредственно до фундамента, где и закрепляются.

Уложенные по изоляции защитные слои только в особых случаях устраивают и на примыкающих наружных стенах, однако их всегда используют для защиты участков изоляции, заведенной на стену. При наружном водостоке с поверхности перекрытий подземных помещений, над которыми располагаются проезды и озелененные участки, следует всегда прокладывать эффективный дренаж.

Помимо самой изоляции, наиболее подвержены повреждениям:
наклонные изолируемые участки;
места прохода через подвальное перекрытие различных инженерных коммуникаций;
места примыкания подвальных перекрытий к вертикальным конструкциям здания;
участки температурных и деформационных швов.

Изоляция на наклонных участках. Нагрузка на любую гидроизоляцию должна осуществляться только под прямым углом к поверхности гидроизоляционного слоя; нагрузка должна передаваться на всю поверхность изоляции и ни в коем случае не в виде точечных сосредоточенных нагрузок.

Укладка гидроизоляции под углом бывает необходима при устройстве пандусов, лестниц, наклонных шахт или колодцев и т. п. Чтобы во всех подобных случаях избежать возникновения сдвигающих усилий, нужно воспользоваться дополнительными конструктивными мероприятиями при устройстве над гидроизоляцией защитных и рабочих слоев; во всех случаях последние должны представлять собой армированные плиты.

Конструктивное решение изоляции возможно путем:

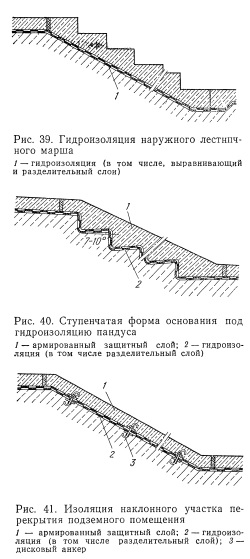

опирания изоляционного слоя на плоское основание (рис. 39) при наклонных участках длиной до 3 м;
подвешивания изоляционного слоя при наклонных участках длиной до 3 м;
устройства ступенчатого основания для гидроизоляции (рис. 40);
сжатия гидроизоляционных слоев посредством установки дисковых анкеров (рис. 41).

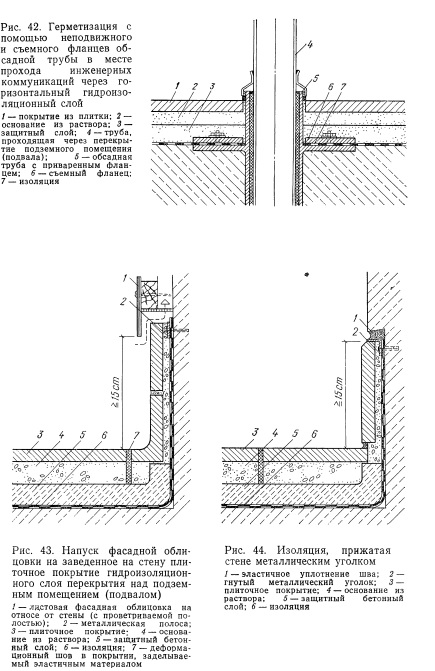

Прокладка инженерных коммуникаций через гидроизоляционный слой. Наиболее надежно зарекомендовал себя способ при котором гидроизоляционный слой с помощью винтов герметически зажимается между неподвижным фланцем, приваренным к обсадной трубе-гильзе, и подвижным съемным фланцем, представляющим собой шайбу с отверстиями для крепежных винтов (рис. 42).

Помимо этого, известен еще ряд запатентованных способов пропуска труб через слой гидроизоляции, при которых обсадные трубы и уплотняющие гильзы также обеспечивают большую надежность стыка. Ко всем подобным узлам предъявляются те же требования надежности, что и к напорной гидроизоляции.

Нельзя допускать применения изготовленных вручную манжет и кустарных заделок, носящих характер шпаклевки.

Примыкания. При выполнении примыкания к вертикальным элементам зданий изоляцию следует заводить не менее чем на 15 см выше верхней грани покрытия. Наилучшее решение (с устройством напуска фасадной облицовки) показано на рис. 43.

Если применить такое решение невозможно, то такое же надежное примыкание изоляции к основанию (стене) осуществляют при помощи металлического уголка, которым край гидроизоляционного ковра прижимается к стене; горизонтальный шов в таком случае изолируют эластичной мастикой для уплотнения швов (рис. 44).

Участок вертикальной конструкции, на который заводится гидроизоляционный слой, должен быть закрыт защитным слоем; последний необходимо отделять от горизонтального покрытия проездов и пешеходных дорожек.

Примыкание горизонтальной гидроизоляции к мелким вертикальным элементам зданий, размеры которых не позволяют воспользоваться вышеприведенными рекомендациями (например, к обоймам световых куполов), осуществляется с помощью синтетических рулонных материалов и пластмассовых изоляционных лент. Места примыкания, расположенные выше отметки покрытия, следует регулярно контролировать в процессе эксплуатации здания или сооружения.

Швы. Деформации в несущих конструктивных слоях должны восприниматься с помощью особых конструктивных решений самих швов.

При гидроизоляции, выполняемой из битумных материалов, для этого имеются три пути решения проблемы.

1. Изоляционные рулонные материалы укладывают с перехлестом за линию шва на 20 см; в дополнение к этому в шов закладывают рифленую металлическую полосу, с помощью которой изоляционные слои как бы разветвляются. Такая конструкция более всего подходит для тех случаев, когда деформации стыкуемых участков характеризуются постоянными величинами и продолжительностью во времени; при этом изолирующие слои могут как бы скользить друг по другу (шов, обеспечивающий возможность скольжения). Простое же утолщение изоляционного слоя в зоне стыка без его разделения является в принципе неправильным решением и приводит к разрыву изоляции вдоль стыка.

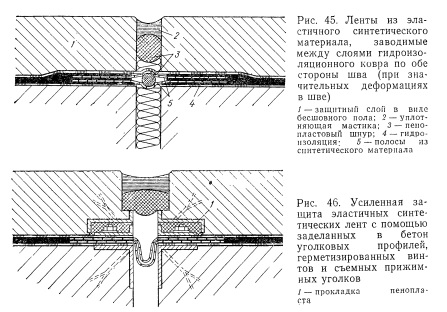

2. Если ориентироваться на значительные деформации, то при укладке гидроизоляционного слоя вдоль шва следует прокладывать эластичные синтетические ленты, которые перекрывают стык не менее чем на 20 см в обе стороны. Между лентами вводят пенопластовый шнур из полиэтилена таким образом, что в месте стыка синтетические ленты образуют компенсационную петлю. Из соображений надежности всегда применяют две дублирующие друг друга синтетических ленты; на лентах не должно быть поперечных швов (рис. 45).

При гидроизоляции из синтетических материалов, укладываемых насухо, шов перекрывается тем же материалом с устройством компенсаторной петли. Лишь при исключительно больших деформациях в шве требуется укладка специальной ленты; можно также применить конструктивное решение, рекомендованное в предыдущем абзаце.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980

??????????
