Крыши с висячими стропилами

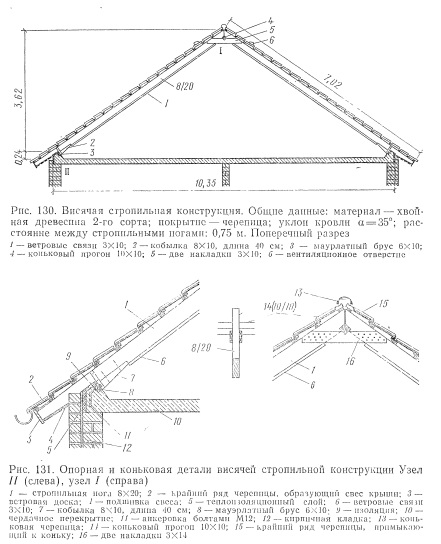

Висячие стропила (рис. 130, 131) применяют при уклонах кровли от 25 до 60°. В противоположность рассмотренным выше конструкциям с наслонными стропилами висячие стропильные конструкции требуют меньшего расхода древесины и удобнее при эксплуатации чердачного объема.

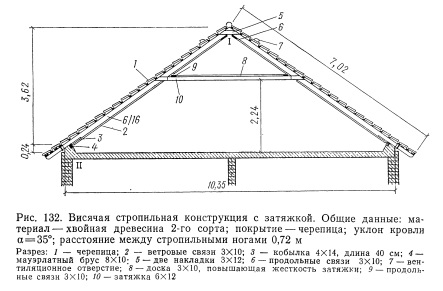

Шаг висячих стропил принимается равным около 4,5 м. При больших размерах крыш в стропильных конструкциях следует предусматривать затяжки, препятствующие прогибу стропильных ног; по этой причине такие конструкции крыш с висячими стропилами часто называют стропильными крышами с затяжками или с ригелями (рис. 132).

В коньковом узле стропильные ноги двух противоположных скатов, как правило, должны стыковаться и надежно связываться между собой. В настоящее время это осуществляется обычно с помощью спаренных коньковых накладок, прикрепляемых к стропилам с обеих сторон на гвоздях (рис. 131).

Особое внимание следует уделять анкеровке стропильных ног в нижних их участках. Перекрытие последнего этажа должно быть рассчитано на восприятие больших растягивающих нагрузок и иметь на участках опирания стропильных ног контурное обвязочное ребро, направленное вверх (см. рис. 131). Концы стропильных ног через мауэрлаты и кобылки опираются на ребро перекрытия; посредством стальных полос или накладок предупреждаются смещение и соскальзывание стропильных ног с опоры.

Вместе с чердачным перекрытием стропильные ноги образуют жесткий неподвижный треугольник, который при правильном конструировании работает как на вертикальные, так и на горизонтальные нагрузки.

Продольные усилия передаются на ветровые связи (раскосы); при перестройке крыши эти связи ни в коем случае нельзя удалять.

Затяжки препятствуют прогибу стропильных ног. Так как свободные пролеты стропил в висячих стропильных конструкциях достаточно велики, сечение стропильных ног не должно быть ослаблено врубками. В качестве элементов крепежных соединений в этих конструкциях следует применять дюбеля, болты или гвозди. Места установки затяжек выбираются в зависимости от длины стропильных ног: расстояние от опоры стропильной ноги до затяжки не должно быть более 4,5 м, а от затяжки до конька — не более 3,5 м. При общей длине стропильной ноги свыше 8 м затяжки следует устанавливать в двух уровнях по высоте.

Затяжка работает только на сжатие. Однако если затяжка используется одновременно как балка для конструкции пола или потолка чердачного помещения, то схема ее работы меняется. Дополнительные изгибающие усилия вызывают возникновение больших нагрузок в местах сопряжения затяжки со стропилами, при этом как сама затяжка, так и место ее сопряжения со стропильной ногой должны быть соответственно усилены.

Конструкции крыш с висячими стропилами относятся к простым статически неопределимым системам, в которых стропила работают как неразрезные балки.

Нормальная сила в стропилах с затяжками бывает больше по величине, чем в конструкциях висячих стропил без затяжек или в стропилах наслонной конструкции; горизонтальная опорная реакция в точке у нижнего края крыши в этом случае также значительно выше.

Висячие стропильные конструкции с затяжками и без затяжек применяются только в крышах простых форм и при относительно равных уклонах противоположных скосов крыши. Конструкция с висячими стропилами приносит немало трудностей при ремонтных работах, связанных с заменой отдельных стропильных ног. В таких случаях приходится подпирать специальными стойками соседние стропила, нагрузка на которые сразу увеличивается.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980

??????????
