Невентилируемая бесчердачная плоская крыша традиционной конструкции (тип А)

Принципиальная схема такой крыши изображена на рис. 160.

Пароизоляция предназначена для защиты теплоизоляционного слоя от проникания в него влажного воздуха изнутри помещения. Поэтому пароизоляционный слой следует делать из очень плотных материалов. Надежен в этом смысле битумный пароизоляционный рулонный ковер на основе из металлической фольги толщиной 0,1—0,2 мм. К таким материалам относятся и свариваемые по швам покрытия с металлической основой.

Из числа синтетических рулонных материалов для этой цели подходят бутил (обладает наилучшими показателями в отношении пароизоляции), полиизобутилен, этилен/пропилен- терполимер-каучук и специальные виды поливинилхлорида.

Пароизоляция не должна заменять собой выравнивающий слой. Только при основаниях из штампованного стального листа разрешается укладывать достаточно прочные пароизоляционные покрытия (свариваемые рулонные материалы) непосредственно по основанию.

Применение в качестве пароизоляции материалов с незначительным изолирующим действием должно быть в любом случае обосновано расчетом, который подтвердил бы достаточный уровень пароизоляции такого покрытия при конкретном эксплуатационном режиме.

Теплоизоляционный слой. Толщина теплоизоляционного слоя назначается в зависимости от требуемой величины теплоизоляции покрытия, а это, в свою очередь, зависит от:
коэффициента теплопроводности теплоизоляционного материала; величины наружной расчетной температуры; требуемого термического сопротивления, связанного с внутренней температурой помещения; положения расчетной точки росы (зоны конденсации).

Надежная теплоизоляция конструктивных элементов здания в большинстве случаев обеспечивается при соблюдении минимальных значений термического сопротивления, указанных в нормах DIN 4108. Повышение термического сопротивления целесообразно лишь до величины 1/А = 1,98 м2К/Вт. Это соответствует теплоизоляционному эффекту, который можно получить от 8-см слоя жесткого пенопласта. При толщине такого слоя свыше 8 см уже не достигается ощутимое уменьшение наружных температурных воздействий.

Однако с точки зрения создания благоприятного микроклимата внутренних помещений здания минимальные величины термического сопротивления, регламентированные нормами DIN 4108, давно устарели. Не в последнюю очередь здесь сказалось влияние такого серьезного фактора, как повышение стоимости топлива, что заставляет сегодня принимать требуемую величину термического сопротивления ограждающей конструкции равной 2 и более.

Положение точки росы. Этим фактором часто пренебрегают при создании различных ограждающих конструкций. Тем не менее он играет большую роль в вопросе защиты ограждающих конструкций от температурных воздействий, а также в деле создания благоприятного микроклимата внутренних помещений. При недостаточной теплоизоляции точка росы попадает как раз под пароизоляционный слой, из-за чего влажный воздух помещения конденсируется в толще несущей конструкции, что может привести к тяжелым повреждениям покрытия. Положение точки росы имеет особо важное значение, если со стороны помещения расположен подвесной потолок или дополнительный теплоизоляционный слой. В обоих случаях зона конденсации может попасть в пределы изолирующего слоя, т. е. ниже пароизоляции. Поэтому воздушная прослойка между основанием покрытия и подвесным потолком должна сообщаться с воздухом, находящимся в помещении.

Для определения положения точки росы и необходимой толщины теплоизоляционного материала, расположенного выше пароизоляции, необходимо знать величину ожидаемой эксплуатационной влажности воздуха в помещении, расположенном под плоской крышей. Исходя из этого, а также принимая во внимание величину температуры внутреннего воздуха помещения, можно по соответствующим таблицам определить зону выпадения конденсата.

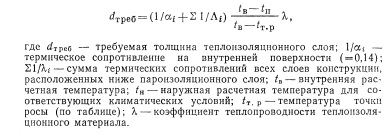

Требуемую толщину теплоизоляционного материала рассчитывают по следующей формуле:

К теплоизоляционным материалам предъявляются следующие требования:

1) достаточно высокая прочность на сжатие. Обычно теплоизоляция, применяемая для плоских крыш, должна выдерживать нагрузку от собственного веса человека с инструментом, находящегося на кровле; такой прочностью обладает большинство используемых для этих целей материалов. Отдельные виды теплоизоляционных материалов обладают такой большой прочностью, что могут участвовать в общей работе конструкции крыши;

2) определенной прочностью на изгиб должен обладать теплоизоляционный материал, укладываемый по несущей конструкции из листовой стали. Для этих целей не подходят хрупкие теплоизоляционные материалы (пеностекло), крошащиеся материалы (пробка), волокнистые теплоизоляционные материалы и жесткие пенопласты объемной массой менее 30 кг/м3;

3) теплоизоляционные материалы не должны давать усадки и не должны набухать, под воздействием влаги. К водопоглощению и соответственно набуханию склонны волокнистые теплоизоляционные материалы растительного происхождения, поэтому такие материалы должны оставаться абсолютно сухими. Жесткие пенопласты дают усадку после вспенивания, причем полистирольные пенопласты — до 2%. Применение таких материалов чревато возникновением мостиков холода и трещин в покрытиях, поэтому следует обратить внимание на то, чтобы до укладки в дело они достаточно долго выдерживались в складских условиях (в зависимости от плотности — от 4 до 8 недель).

Слой, предназначенный для выравнивания давления паров, служит для того, чтобы влага, которой, несмотря на все предосторожности, удалось проникнуть в слой теплоизоляции, смогла выйти наружу. Поэтому такой слой устраивают по краям крыши, а также по возможности в местах примыканий; он должен сообщаться с наружным воздухом, однако при определенных мерах предосторожности, которые бы воспрепятствовали доступу воды внутрь этого слоя.

Подходящими материалами для рассматриваемого слоя, который можно назвать вентилирующим, следует считать рулонный материал из перфорированного стеклохолста, гофрированного кровельного картона, рулонного материала на основе ткани буклированной фактуры, специального самоприклеивающегося материала.

Особенно эффективен с точки зрения вентиляции теплоизоляционный материал с поверхностными вентиляционными каналами, закрываемыми сверху самоклеющимся материалом.

На рис. 161, а показано состояние однослойной плоской крыши (тип А) при некачественной пароизоляции, на рис. 161, б — деформация теплоизоляционной плиты при увлажнении, а на рис. 162 — усадка пенополистирола при контакте с битумом.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
