ОДНОСЛОЙНЫЕ СТЕНЫ

Практика показывает, что удовлетворительная, а в большинство случаев даже повышенная защита от шума наиболее просто достигается при однослойных стеновых конструкциях. Однослойными (в акустическом смысле) являются как стены из однородного материала, так и стены, состоящие из нескольких слоев, но жестко соединенных между собой.

Изоляция от воздушного шума у однослойных стен зависит в первую очередь от веса стены на единицу ее поверхности и, кроме того, от жесткости стены. При увеличении веса стены вдвое звукоизоляция от воздушного шума возрастает на 4 дБ. (Уменьшение распространения звука достигается при массивных однородных стенах за счет отражения звуковых волн.)

Пустоты в конструкциях ухудшают звукоизоляционные качества. Это относится к стенам из полого кирпича с отверстиями ромбической формы, а также к кладке из пустотелого кирпича с вертикальными пустотами. Такие стены ввиду их малого веса должны иметь значительно большую толщину по сравнению с массивной кладкой, чтобы обеспечить тот же показатель звукоизоляции от воздушного шума.

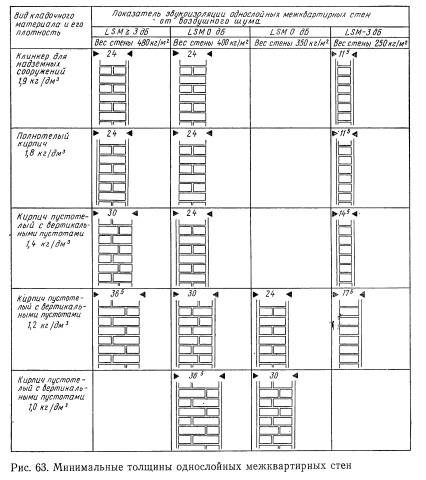

Межквартирные стены. На вышеприведенное обстоятельство следует обратить внимание при возведении межквартирных стен и перегородок, которые должны обладать достаточными звукоизоляционными свойствами. Сопоставление различных конструктивных решений кирпичных стен, представленных на рис. 63, показывает зависимость показателя звукоизоляции от воздушного шума от плотности материала и толщины стены, а также соответствие приведенных типов кладки минимальным требованиям табл. 1 норм DIN 4109.

Для межквартирных стен и стен лестничных клеток в многоэтажных жилых домах следует применять кладку толщиной 24 см из полнотелых кладочных материалов при условии тщательного заполнения швов и оштукатуривания стены с двух сторон. В таких стенах ни в коем случае нельзя делать какие-либо борозды, ниши, каналы и т. п. местные ослабления поперечного сечения.

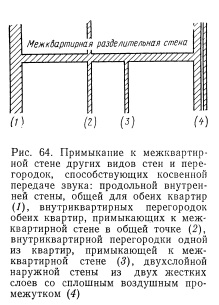

Косвенная передача звука. Звук передается из одного помещения здания в другое не только непосредственно через конструкции разделяющих помещения стен и перегородок, но и через другие примыкающие к помещениям строительные конструкции. Вследствие такой косвенной передачи шумов звукоизоляция помещений может оказаться не соответствующей нормативным требованиям, особенно если перекрытия и прочие стены помещений имеют слишком малый вес. При весе разделительных стен и перегородок 350— 400 кг/м2 вес этих примыкающих к помещению конструкций должен быть не менее 250 кг/м2. На рис. 64 показан участок плана соседних помещений двух квартир, разделенных межквартирной перегородкой. Здесь звук может передаваться косвенным путем вдоль стен, примыкающих к межквартирной разделительной стене. Минимальные толщины внутренних стен и перегородок (1), (2) и (3), выполняемых из пустотелого кирпича с вертикальными пустотами при плотности камней 1—1,2 кг/дм3 — 17,5 см, при плотности 1,4 кг/дм3 — 14,5 см, а для тех же стен, но выкладываемых из полнотелого кирпича или клинкера при плотности 1,8—1,9 кг/дм3, — 11,5 см.

Вес квадратного метра поверхности общей наружной стены обеих квартир, состоящей из двух жестких слоев материала с воздушной прослойкой (4), учитывая опасность косвенной передачи звука, должен составлять величину > 250 кг/м2.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
