Перекрытия по деревянным балкам

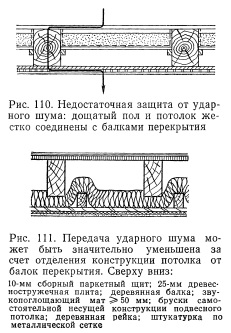

При перекрытиях по деревянным балкам вообще труднее добиться хорошей изоляции от ударного шума, чем соответствующей изоляции от воздушного шума. Традиционные конструкции с черным полом, засыпкой, дощатым настилом на гвоздях и штукатуркой по камышовым матам не удовлетворяют минимальным нормативным требованиям. Жесткое крепление отдельных элементов конструкции к балкам перекрытий обеспечивает передачу ударного шума через деревянные балки, причем черный пол в акустическом отношении оказывается неэффективным (рис. 110).

Для улучшения защиты от ударного шума могут быть приняты следующие меры:
отделение пола от балок с помощью упругого изоляционного слоя;
увеличение веса среднего слоя перекрытия (основание подшивного потолка, или так называемый черный потолок);
гибкий подвесной потолок с пружинящей (упругой) системой крепления.

Кроме того, можно использовать несущие балки перекрытия только для восприятия нагрузки от пола и крепить подвесной потолок к обособленной системе несущих брусков. При этом единственный путь передачи звука — через пустоты в конструкции перекрытия; передача шума может быть значительно уменьшена с помощью минераловатных матов (рис. 111).

Однако такая конструкция очень многодельна, а потому применяется в исключительных случаях.

При тщательном отделении пола от несущих деревянных балок через звукоизоляционные прокладки показатели изоляции от воздушного и ударного шумов повышаются до 0 дБ. При этом доски пола не надо крепить гвоздями к балкам через прокладки, для этого они должны иметь специальные лаги.

При тщательном отделении балок от подвесного потолка, который также не должен прибиваться к балкам через прокладки, можно повысить оба показателя звукоизоляции до 0 дБ.

При жестком же соединении пола, балок и потолка нельзя достичь нормативных звукоизоляционных показателей даже в случае увеличения поперечного сечения балок до 160 X 200 мм.

Перекрытия по деревянным балкам, согласно нормам DIN 1052, — основной вид перекрытий в строительстве каркасных и щитовых деревянных домов (см. 3.4.3). В зданиях этой конструкции продольная передача звука стенами значительно меньше, чем в каменных и бетонных домах при одинаковых амплитудах колебаний гибкой листовой обшивки и жестких массивных конструкций стен. Исследования показали, что в щитовых домах перекрытия по деревянным балкам, выполненные согласно приведенным рекомендациям, имеют показатели изоляции от воздушного шума в пределах от + 6 до + 9 дБ.

В массивных зданиях можно соответственно уменьшить передачу звука по стенам, если обшить стены древесностружечными плитами или сухой гипсовой штукатуркой.

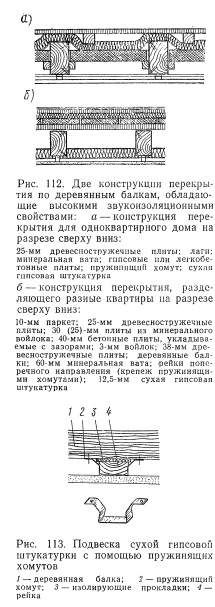

В заключение следует сказать о двух новых конструкциях перекрытия по деревянным балкам, выполнение которых представляется не столь сложным. Эти решения основаны на принципе отделения подвесного потолка от балок (крепление на пружинных хомутах) при повышении общего веса перекрытия за счет укладки бетонных плит внутрь конструкции. При этом достигаются нормативные показатели звукоизоляции [47]. Более простой вариант применим для одноквартирных домов (например, междуэтажное перекрытие в двухэтажном доме с квартирами в двух уровнях); относительно более сложное решение с покрытием пола, уложенным на плавающее основание, может быть применено для перекрытий, отделяющих квартиры, расположенные на разных этажах здания (рис. 112). На рис. 113 изображена пружинная подвеска потолка из гипсовой сухой штукатурки.

Для более детального ознакомления с проблемой защиты от шума могут быть рекомендованы книги «Строительная физика и теория проектирования», ч. 4 [48] и «Звук, тепло, влажность» [49].

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980

??????????
