ПРИМЫКАНИЯ В ПЛОСКИХ КРЫШАХ

Примыкания кровельного ковра плоских крыш к вертикальным элементам зданий должны надежно защищать эти места от проникания в них влаги. Независимо от вида примыкающих элементов конструкции самих участков примыкания кровельного ковра должны удовлетворять следующим требованиям: примыкания должны быть подвижными;
верхняя точка кровельного ковра на участках примыкания должна находиться на отметке, расположенной не менее чем на 15 см выше самой поверхности кровельного покрытия;
места примыканий по возможности должны быть проветриваемыми.

При соблюдении особых мер предосторожности могут быть сделаны исключения из вышеприведенных правил, если речь идет о примыканиях к мелким элементам конструкции крыши (вентиляционные отверстия в покрытии, световые купола малых размеров и др.).

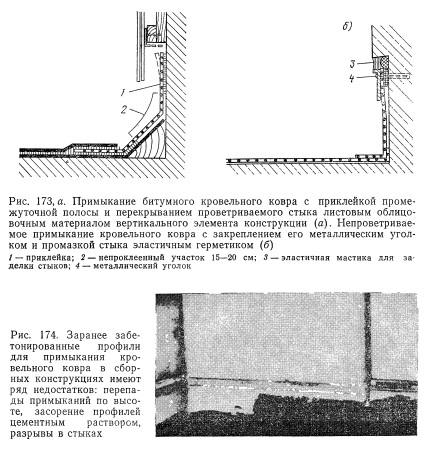

Полосы для покрытия участков примыканий. Надежные примыкания обеспечиваются с помощью полос из гибких синтетических материалов, которые заводятся на 15—20 см между слоями кровельного ковра. Эти полосы фиксируют на вертикальных участках примыкающих конструкций механическим путем (с помощью зажимов и нагелей) или посредством приклеивания контактными клеями. В месте перехода от горизонтального участка к вертикальному в случае применения битумных ковров на основание укладывают деревянную рейку треугольного сечения; на этом участке шириной 15— 20 см полоски не прикрепляются основанию (рис. 173, а б).

Защита участков примыкания лучше всего обеспечивается при помощи специальных фартуков (свесов), перекрывающих место стыка ковра с вертикальной поверхностью не менее чем на 10 см.
Во всех других случаях в принципе надо стремиться к конструктивному решению, показанному на рис. 173, а; это же требование распространяется на сборные бетонные конструкции, в которые часто при изготовлении закладываются специальные профили (такое решение ведет к недостаткам, показанным на рис. 174).

Если по конструктивным соображениям невозможно сделать фартук, следует вернуться к решению с накладной рейкой, утапливаемой в шов на глубину 3 см и защищаемой снаружи путем промазки стыка синтетической мастикой.

Более подробно о решениях участков примыкания в плоских крышах см. [55].

Примыкания к элементам конструкции плоской крыши, имеющим небольшие габариты. Если различные небольшие конструктивные детали, выступающие над плоскостью кровельного ковра, жестко крепятся к основанию, то примыкание битумного кровельного покрытия к ним осуществляется с помощью так называемого приклеиваемого фланца выступающей детали, ширина которого должна быть не менее 15 см. Наружный край фланца следует закрывать подвижными накладками.

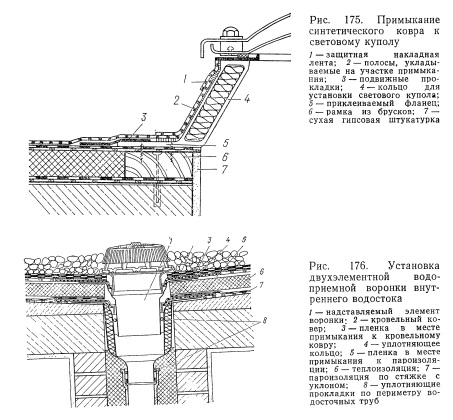

Пластмассовые полосы, устанавливаемые в примыканиях, доводят до отметки, расположенной на 15 см выше уровня ковра, и защищают снаружи при помощи накладных защитных лент (рис. 175).

Световые купола больших размеров и световые купола в крышах, несущая конструкция которых выполнена из стального листа, в любом случае должны иметь определенную подвижность, т. е. возможность деформаций, что обеспечивается синтетическими полосами, укладываемыми в местах примыкания.

При установке воронок внутреннего водостока, особенно в тех случаях, когда их делают двухступенчатыми, большое значение придается вопросу защиты от возможного подпора удаляемой с кровли воды (рис. 176).

Источники ошибок. Многие ошибки и повреждения проистекают из того, что в местах примыканий используется не рулонный, а листовой материал, применения которого здесь следует избегать. Приклеенные наглухо неподвижные полосы в местах примыканий — это второй источник ошибок, ведущих к растрескиванию покрытий, их разрывам или к раскрытию швов.

Кровельное покрытие независимо от его материала не следует расчленять на отдельные составляющие слои, пока все покрытие целиком не выведено на нужную высоту на участке примыкания, причем в любом случае в местах примыканий должны быть применены специальные защитные полосы.

Самый дешевый, но решительно отвергаемый нами способ устройства примыканий заключается в том, что примыкания осуществляются без специальных защитных мер, а просто оштукатуриваются. Следствие такого удешевления заключается в трещинах штукатурки и в последующем проникании дождевой воды под кровельное покрытие.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
