ПРИМЫКАНИЯ В СКАТНЫХ КРЫШАХ

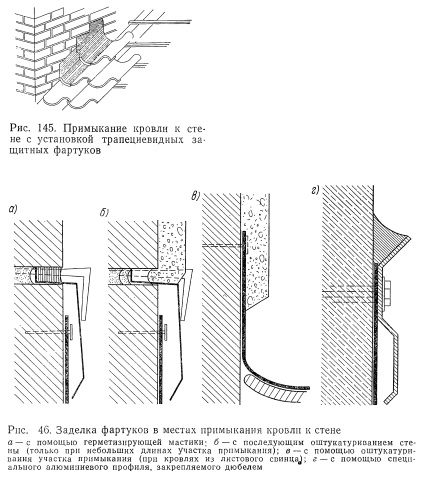

Примыкания покрытий к вертикальным элементам конструкций следует всегда делать подвижными. С этой целью крайний элемент кровельного покрытия, свободно укладываемый на свое основание, крепят к вертикальной конструкции на высоте 8—12 см и закрывают сверху, как правило, специальным фартуком из металлического листа, заделываемым в вертикальную конструкцию или прикрепляемым к ней (рис. 145).

В качестве материала металлических фартуков, защищающих место примыкания покрытия к стене от воздействия влаги, применяют листовой свинец, листовой цинк, оцинкованное железо или листовую медь.

Далее перечислены наиболее частые ошибки, встречающиеся при устройстве рассматриваемых конструктивных узлов.

Дефекты устройства фартуков. В случае примыкания к лицевой кладке фартуки не следует заделывать в горизонтальные швы, расположенные слишком близко к уровню покрытия; при примыканиях под углом фартуки рекомендуется делать трапециевидной формы (см. рис. 145) или заделывать их в специально прорезанные наклонные швы.

Глубина заделки защитных фартуков в швы должна составлять 20 мм. Крепят их костылями, забиваемыми в растворный шов; костыли лишь зажимают фартуки в шве, не ограничивая его деформаций. При использовании фартуков из цинкового, стального или медного листа заделка швов осуществляется на эластичных синтетических мастиках, причем в этих случаях важную роль играет чистота и подготовка заделываемого шва (рис. 146, а).

В случае применения цементного раствора при температурных деформациях металла возникает опасность появления трещин; трещины же действуют как проводники влаги.

Листовой свинец испытывает не упругие, а в основном пластические температурные деформации, поэтому при заделке цементным раствором швов, в которых крепятся защитные фартуки из свинца, повреждения не столь опасны.

Аналогично следует выполнять примыкания кровель к кирпичным стенам, оштукатуриваемым после установки защитных фартуков. При этом штукатурка доводится непосредственно до шва, в который заводится фартук (рис. 146, б).

При покрытии кровель листовым свинцом в местах примыкания к вертикальным поверхностям переход от покрытия к вертикальной поверхности осуществляют тем же материалом без специальных защитных фартуков; при этом длина свинцовых листов в примыканиях не должна превышать 50 см. Место крепления листа к стене закрывают штукатурным слоем, причем во избежание растрескивания штукатурку немного не доводят до места перехода от вертикальной поверхности к поверхности кровли (рис. 146, в).

Если требуется осуществить примыкание к ранее оштукатуренной стене, то в штукатурке надо прорезать шов для заведения в него защитного фартука. Если штукатурка не очень жесткая, с большим количеством песка, то шов следует углублять в кладку стены, а если штукатурка сделана из жесткого цементного раствора, то шов прорезают только до поверхности кирпича.

При безупречно выполненных гладких лицевых бетонных поверхностях решение узла примыкания покрытия возможно по типу, представленному на рис. 146, г, где показана установка специального алюминиевого профиля, играющего роль фартука; профиль крепится к бетонной поверхности на дюбелях и изолируется сверху синтетической мастикой.

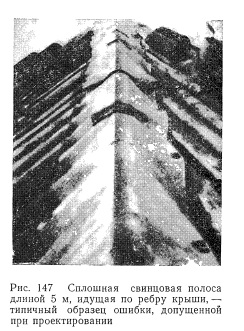

Дефекты из-за пренебрежения свойствами материалов фартуков. Листовой свинец при температурных деформациях не просто удлиняется и укорачивается, а изгибается и с течением времени надламывается.

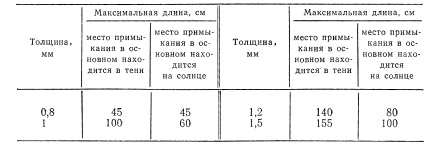

Поэтому защитные фартуки и крайние элементы покрытия листового свинца в местах примыкания должны быть очень короткими; их максимальная длина зависит от толщины листа, положения и ориентации конструкций, стыкующихся в узле примыкания, а также от ожидаемого нагревания свинца солнечными лучами (рис. 147).

Листовой цинк, листовую сталь и листовую медь можно устанавливать в виде более длинных полос, однако их крепление к стене не должно препятствовать взаимным деформациям стыкующихся в продольном направлении элементов фартука; не рекомендуется пропаивать места стыков.

Недостаточный водоотвод. Кровельные покрытия, укладываемые по принципу чешуи (черепица, шифер и др.), в местах примыкания, которые располагаются в плане не параллельно свесу кровли, следует выкладывать из индивидуальных, не рядовых элементов (см. рис. 145).

Укладка в местах примыкания длинных полос кровельного материала увеличивает опасность проникания воды под покрытие при дождливой и ветреной погоде. Примыкания с устройством водосборных желобов, особенно в тех случаях, когда эти желоба проходят под покрытием, не очень надежны, так как легко засоряются при недостаточной глубине и ширине водосборных канавок; кроме того, они сложны в исполнении и вообще дорогостоящи.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
