РАЗДЕЛИТЕЛЬНЫЕ ШВЫ

Чтобы горизонтальные деформации (по длине здания) протяженных сооружений не привели к образованию трещин в стенах, следует предусматривать разделительные (деформационные или температурные) швы. Их размещение целесообразно увязывать с устройством в здании осадочных швов, которые требуются зачастую ввиду ожидаемой разности осадок фундаментов из-за различных свойств грунтов в условиях конкретной стройплощадки (см. 1.1.2).

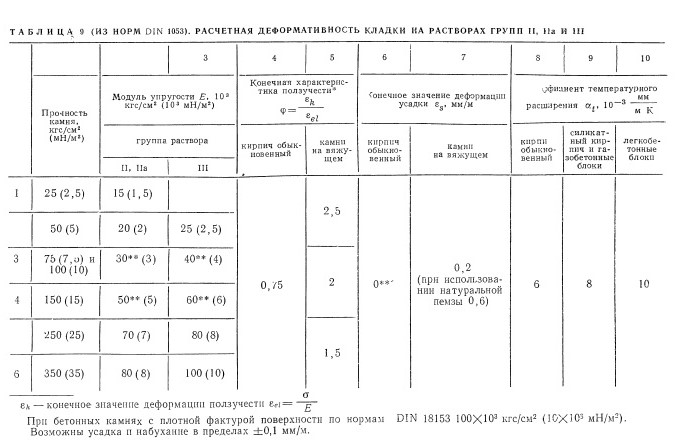

При бетонных камнях с плотной фактурой поверхности по нормам DIN 18153 100Х103 кгс/см2. Возможны усадка и набухание в пределах ±0,1 мм/м.

Кроме температурного удлинения или сжатия на сооружение действуют еще и другие факторы; наряду с процессами усадки и набухания материалов стен существуют и механические воздействия, например ветровая нагрузка. Этот фактор учитывается статическим расчетом здания. Усадка, набухание и ползучесть сказываются в основном только на вертикальных деформациях, и при определении горизонтальных деформаций ими можно пренебречь. Все строительные материалы подвержены температурным деформациям. Так как величина этих периодически возникающих деформаций постоянна для данного материала, необходимое расстояние между швами может быть определено путем подставления коэффициента линейного температурного расширения в формулу х = dAtL, где х — ожидаемая величина деформации в мм, At — максимальная разность температур и L — длина здания или его отсека в м.

Этот расчет, как уже отмечалось, не охватывает деформаций от набухания и усадки, но в общем случае его вполне достаточно для практического определения горизонтальных деформаций, так как с его помощью можно определить около 90% общей величины продольных деформаций. Остальные^ 10% идут в запас, необходимый при назначении ширины шва и при выборе герметика [25].

При чисто бетонных и железобетонных сооружениях следует для учета усадки добавлять дополнительно к разности температур еще от 15 до 20° С. Для тех случаев, когда исходя из особых условий работы конструкции следует учитывать в расчете все деформации — не только от разности температур, но и от набухания и усадки, можно рекомендовать многоступенчатую формулу расчета, разработанную Грунау [26].

Размещение швов. Вопрос о размещении швов и их устройстве в последние годы рассмотрен в многочисленных публикациях, так что здесь мы ограничимся лишь некоторыми основными указаниями. (Устройство швов и выбор подходящего герметика см. в разд. 3.7.)

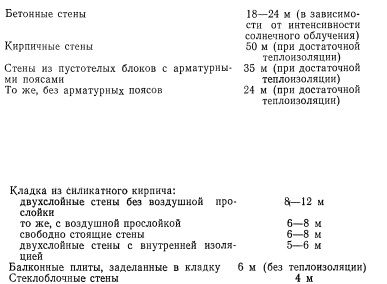

Архитектор в своей практической деятельности должен знать эмпирические величины, пригодные при различных способах возведения зданий и для разных стройматериалов. По данным специальной литературы составлена приведенная ниже таблица, которая может оказаться полезной при назначении расстояний между деформационными швами, обеспечивающими сохранность стен здания, т. е. отсутствие в них трещин от температурных деформаций:

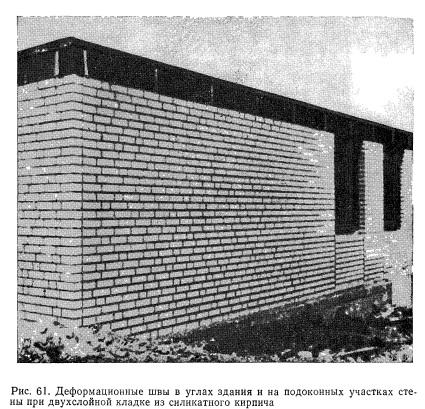

При облицовке стен следует предусматривать вертикальные деформационные швы, в особенности в углах здания, причем отдельные фасадные плоскости в зависимости от интенсивности их обогрева солнечными лучами должны иметь свободу деформаций относительно соседнего примыкающего фасада: восточная стена, примыкающая к северной, южная стена, примыкающая к восточной, западная стена, примыкающая к южной и северной стенам (рис. 61, заимствованный из [27]).

Угловые швы такого рода рекомендуется устраивать и при других материалах облицовки, в особенности если лежащий непосредственно под облицовкой теплоизоляционный слой обладает повышенной термической деформативностью при перегреве.

Такие швы, устраиваемые в пределах толщины облицовочного слоя, из-за усиленной инсоляции следует размещать с меньшим шагом, чем температурные швы, проходящие через весь массив стены. Разделительные швы (часто называемые температурными, что представляется не совсем верным, так как они предназначены для выполнения многих функций) устраиваются так же, как и деформационные швы в бетонных основаниях (см. 1.3.5). Их ширина зависит от ожидаемых деформаций здания, но не должна быть меньше 2,5 см.

Разделительные швы устраивают между двумя самостоятельными несущими стенами, что позволяет разделить деформационным швом и междуэтажные перекрытия. Теоретически правильно было бы устраивать открытые деформационные швы, но из практических соображений рекомендуется заделка швов мягким изоляционным материалом, чтобы ни раствор, ни щебень не препятствовали деформациям и не образовывали звуковых мостиков.

Деформационные швы также следует закрывать снаружи специальными профилями или герметиком таким образом, чтобы не препятствовать деформациям; упругие свойства уплотняющего материала должны при этом соответствовать возможным величинам этих деформаций (см. 3.7).

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
