Старение кровельных покрытий
Битумные кровельные ковры стойки по отношению большинству солей, кислот и щелочей, которые находят применение в строительстве. Разрушающее воздействие на битум оказывают только концентрированные растворы серной кислоты и «царской водки», масляная и олеиновая кислоты, фенол, анилин и другие производные дегтя.
Битум невосприимчив к воздействию кислорода, находящегося в воздухе, и к солнечному излучению; реакция битума на эти внешние воздействия заключается лишь в некотором твердении его наружной поверхности.
Трещины в битуме появляются, однако, в том случае, если на него воздействуют пыль и грязь.
Нагретый битум образует трещины и вмятины на поверхности из-за миграции частичек материала. Эти вмятины при прогрессирующем твердении наружной поверхности заполняются пылью и увеличиваются в размерах, все время углубляясь, так что в конце концов даже основа битумного кровельного ковра оказывается разрушенной. Результатом является образование сетки трещин, которые в конечной стадии могут привести к настоящему разрушению покрытия.
Еще опаснее образование тарелкообразных трещин (рис. 157), которые возникают везде, где мягкие битумные массы, нанесенные на поверхность в форме литого покрытия, не защищены от атмосферных воздействий.
Тарельчатые трещины концентрируются вокруг углублений в битумном покрытии, заполненных грязевыми отложениями; их быстрое развитие обусловливается разницей деформаций внутри такого углубления и по его краям.
Защита поверхности. Наиболее эффективное средство защиты поверхности ковра — слой чистой промытой речной гальки зернистостью 16/32 (минимальная толщина слоя — 4 см), который в местах наиболее интенсивных атмосферных воздействий должен полностью или частично фиксироваться. В многоэтажных зданиях вместо гравийной засыпки применяют малоформатные бетонные плиты, укладываемые по слою гравия.
Нельзя присыпать мелкозернистый гравийный слой сверху крупным гравием, потому что при этом затрудняется сток воды с покрытия, и, кроме того, защитный слой в этом случае будет заиливаться и забиваться грязью.
Перед нанесением защитного гравийного слоя кровельный ковер следует окрашивать специальным сортом битума, который предохраняет кровлю от проникания в нее корней растений, которые могут появиться на слое гравийной засыпки. Запрессовка мелкого гравия в кровельный ковер не столь эффективна, как засыпка ковра гравием. Защитное действие запрессовки невелико, сцепление частиц гравия с ковром неудовлетворительно, а потому те места покрытия, с которых по той или иной причине исчез запрессованный в поверхность гравий, необходимо время от времени ремонтировать (рис. 158).
Среди битумных рулонных кровельных покрытий, к которым дополнительно предъявляется требование о том, чтобы поверхность этих покрытий в известной степени отражала солнечные лучи, следует отдать предпочтение покрытиям с шиферным щебнем в качестве защитного слоя. Шиферный щебень благодаря своей лещадной форме образует плотный, хотя и тонкий защитный слой.
Кварцевый гравий эффективен в качестве защитного слоя с отражающими функциями только при размере зерен свыше 4 мм; на крутых поверхностях применение его не рекомендуется, так как там он будет легко сноситься под воздействием атмосферных факторов.
Синтетические кровельные ковры в зависимости от типа в большей или меньшей степени подвержены разрушительному действию солнечного излучения. И хотя некоторые виды синтетических покрытий применяются без какой-либо защиты их поверхности, следует констатировать, что хорошая защита от солнечной радиации может существенно повысить стойкость пластмасс.
Поливинилхлоридные ковры во всех случаях нуждаются в эффективной защите, причем защитный слой из крупнозернистого гравия наносится толщиной в 5 см.
Следует рекомендовать защиту поверхности и для таких материалов покрытий, как этилен-сополимер-битум, полиизобутилен и этнлен-винил-ацетат.

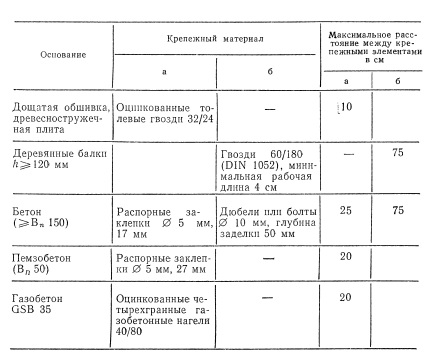

Защита свободно уложенного гидроизоляционного ковра от ветровых нагрузок. В развитие требований норм DIN 1055, ч. 4, для свободно укладываемых кровельных материалов следует принимать во внимание следующие положения, разработанные Берлинским институтом строительной техники:
«Необходимо иметь в виду, что конструкции теплых крыш не должны представлять собой угрозы для общественной безопасности и порядка...
покрытие крыши, имеющее слишком малый собственный вес и незначительный пригруз (например, слой гравия), должно воспринимать эти ветровые нагрузки (DIN 1055) и передавать их на несущую конструкцию крыши, с которой покрытие должно быть соединено согласно всем правилам строительного искусства (например, с помощью клеевого соединения)».
«Если в конкретных условиях участка строительства приходится иметь дело с очень значительными ветровыми нагрузками, то защитный гравийный слой необходимо соответственно усилить, а на краевых участках приклеить его к кровельному ковру».
А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
