УСТРОЙСТВО ШВОВ В КОНСТРУКЦИЯХ ФУНДАМЕНТОВ

В сооружениях с обычными (традиционными) габаритами и равномерным членением объемов, как, например, в жилых зданиях, ленточные и плитные фундаменты выполняются без швов; при этом исходят из предпосылки, что грунт является гомогенным (однородным), т. е. его несущая способность одинакова по всей площади застройки.

Если же в пределах одной и той же строительной площадки мы имеем дело с разнородным грунтом или же устраиваем фундаменты разного типа, то стены подвала и фундаменты (а также расположенные над ними конструкции здания) разделяются деформационными (или осадочными) швами. В том случае, когда под здание устраивается фундамент коробчатого типа, нет необходимости в устройстве швов, потому что жесткая фундаментная коробка надежно работает независимо от неоднородных свойств основания, расположенного под нею.

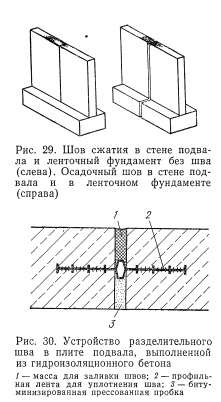

При наличии подвальных стен из трамбованного бетона или из железобетона в большинстве случаев достаточно выполнить в них швы такого типа, которые применяются в дорожных покрытиях (так называемые швы сжатия). Необходимость устройства подобных швов обусловливается усадочными деформациями бетона. Такие швы не предусматриваются, однако, в самих фундаментах; например, ленточные фундаменты устраиваются без швов сжатия, хотя эти швы делаются в расположенной выше бетонной стене подвала (рис. 29).

Особенно тщательно следует делать швы в фундаментах из гидроизоляционного бетона. Эти конструкции должны быть водонепроницаемыми, без малейших трещин. Практика показывает, что такие элементы не следует делать длиной более 5 м. Соответственно расстояние между швами не должно превышать ту же величину, о чем не следует забывать, задаваясь величиной шага швов. Ленты для уплотнения швов устанавливают на торцах бетонируемых элементов из гидроизоляционного бетона, в местах пересечения швов вставляют специальные уплотняющие вставки, свариваемые с продольными уплотняющими швами.

Если из гидроизоляционного бетона делаются стены и пол подвала (конструкция, которую условно можно назвать «ванной»), то следует иметь в виду, что между полом ванны и ее стеной, несмотря на наличие стальной арматуры, связывающей стену и пол ванны, в процессе бетонирования конструкции будет образовываться так называемый «рабочий» (технологический) шов, обусловленный спецификой производства работ. Этот шов впоследствии в результате усадки бетона может привести к образованию горизонтальных трещин, располагающихся выше плиты пола. Избежать этого можно двумя способами: устройством сборных конструкций стен из предварительно напряженного бетона (процесс усадки в таких сборных элементах к моменту монтажа уже закончен); устройством монолитного цокольного (т. е. нижнего) участка стены подвала за один процесс с устройством плиты пола; горизонтальные швы между нижней частью стены и остальной ее частью выполняются с установкой (укладкой) уплотняющих лент.

Устройство разделительного (деформационного) шва в плите пола подвала, выполненной из гидроизоляционного бетона, показано на рис. 30. Ленту для уплотнения швов устанавливают до начала бетонирования на полосу из битуминизированной прессованной пробки или из другого подобного материала, верхнюю часть шва после бетонирования заливают специальной массой для заливки швов.

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
