ОБЩИЕ ПОЛОЖЕНИЯ

Способность человека к восприятию звука имеет свои пределы: с одной стороны — порог слышимости, ниже которого никакой шорох уже не может быть воспринят человеческим ухом, с другой — порог болевых ощущений, выше которого шум воспринимается как болевое ощущение (болевой порог восприятия звука).

Звуковое давление в этих границах выражают в виде логарифмической шкалы с единицей уровня звукового давления — децибел (дБ).

Так как звук является следствием механических колебаний, то уровень звукового давления (в дБ) должен быть связан с определенной частотой колебаний. Под частотой понимают число колебаний в секунду (1 колебание в секунду = 1 Гц). Область интересующих нас частот, т е. частот, рассматриваемых строительной акустикой, лежит в пределах от 100 до 3200 гц.

Взаимосвязь между шкалой децибел и областью человеческого восприятия звуковых колебаний (от порога слышимости до порога болевого восприятия звука) изучена подробнейшим образом. Основные понятия, которыми оперирует строительная акустика, изложены в нормах DIN 4109, ч. 1. Кроме того, имеется масса специальной литературы по этому вопросу, в частности работа [28], рекомендуемая нами заинтересованному читателю.

Вопросы, связанные с акустическими испытаниями и методикой акустических измерений, рассматриваются нормами DIN 52210.

Мероприятия по улучшению защиты от шума в служебных и рабочих помещениях даны в рекомендациях Объединения немецких инженеров (VDI) № 2058 «Оценка производственного шума и защитные меры». Оценка звукоизоляционных качеств. Согласно нормам DIN 4109, под понятием «Защита от шума» подразумевают такого рода мероприятия, которые уменьшают уровень звукового давления в процессе передачи звука от источника шума к расчетной (измеряемой) точке, причем если источник шума и расчетная точка расположены в разных помещениях, то мы говорим о звукоизоляции, которая обеспечивается ограждающими конструкциями, разделяющими эти помещения, а если источник шума и расчетная точка находятся в одном и том же помещении, то мы говорим о звукопоглощении, которое обеспечивается путем применения соответствующих материалов и конструкций.

В зависимости от вида шума различают изоляцию от воздушного шума и изоляцию от ударного шума. В последнем случае мы вторгаемся частично в область передачи шумов (звуковых вибраций), распространяющихся по конструкциям здания.

В нормах DIN 4109 минимальные требования, предъявляемые к стенам и перекрытиям в части изоляции от воздушного и ударного шумов, сведены в табл. 1. При проектировании стен, перегородок и перекрытий следует также иметь в виду, что в многоэтажных зданиях звук передается как непосредственно через стены и перекрытия, разделяющие соседние помещения, так и косвенным образом, т. е. через конструкции, примыкающие к рассматриваемым-помещениям.

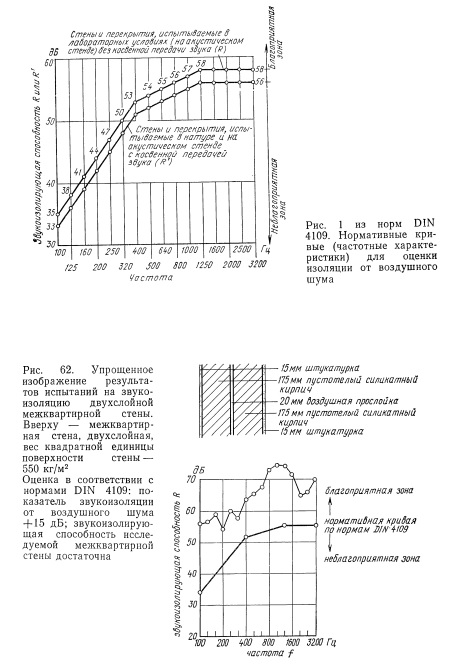

Оценка звукоизоляционных качеств перекрытий и стен производится с помощью показателей звукоизоляции ограждающих конструкций от воздушного шума и от ударного шума. Для определения величины показателя звукоизоляции от воздушного шума могут быть использованы нормативные частотные характеристики (нормативные кривые), приведенные на рис. 1 из норм DIN 4109.

Эти выраженные в дБ нормативные кривые R и R' даны для полосы звуковых частот от 100 до 3200 Гц. Показатель звукоизоляции ограждающей конструкции определяется путем параллельного смещения нормативной частотной характеристики на целое число дБ таким образом, чтобы среднее неблагоприятное отклонение нанесенной на график фактической частотной характеристики от нормативной не превышало 2 дБ. Максимально возможная или минимально необходимая сдвижка нормативной кривой, выраженная в целых дБ, дает нам величину показателя звукоизоляции.

Если показатель звукоизоляции равен 0 дБ, то это означает, что в данном случае выполнены требования нормативной частотной характеристики с соблюдением допустимого среднего отклонения в 2 дБ.
На рис. 62 показаны в качестве примера результаты испытаний звукоизолирующих качеств двухслойной перегородки [27].

Все определенные в процессе эксперимента звукоизоляционные характеристики конструкции расположены выше заданной кривой; показатель звукоизоляции от воздушного шума, равный + 15 дБ, может быть охарактеризован как очень хороший. Двухслойная перегородка соответствует повышенным требованиям в отношении звукозащиты.

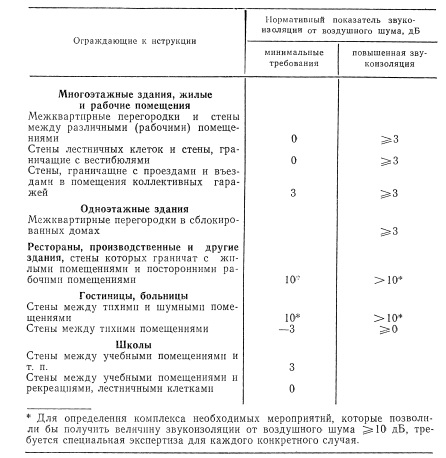

Далее мы приводим выдержку из табл. 1 норм DIN 4109, где даны требуемые величины показателей звукоизоляции от воздушного шума стен и перегородок различного назначения — как минимально требуемые, так и величины, характеризующие повышенные звукоизоляционные качества стеновых ограждающих конструкций ([27] и [29]):

А.Грассник, В.Хольцапфель, Бездефектное строительство многоэтажных зданий. — М.: Стройиздат, 1980
