Балки цельного сечения

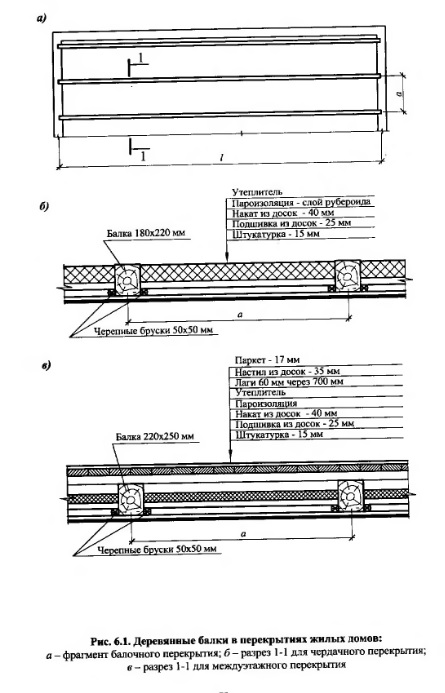

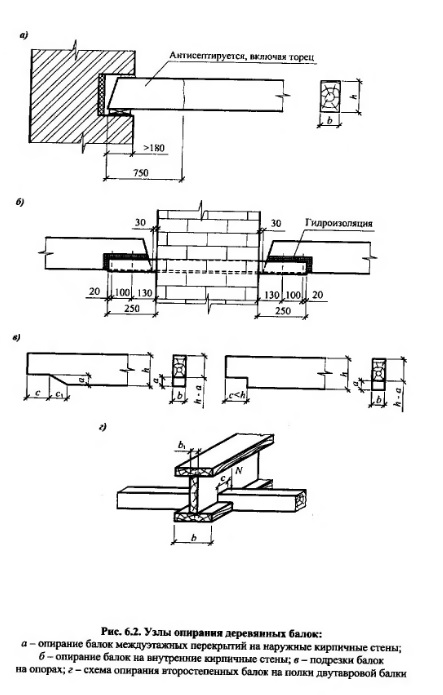

Балки цельного сечения изготавливаются из досок, брусьев или круглых лесоматериалов. Пролеты балок из-за ограниченного сортамента лесоматериалов не превышают 6,5 м. Такие балки широко применялись в середине XX века в чердачных и междуэтажных перекрытиях жилых домов (рис. 6.1, 6.2).

При применении деревянных балок в покрытиях для уменьшения расчетных усилий в балках используются следующие способы:

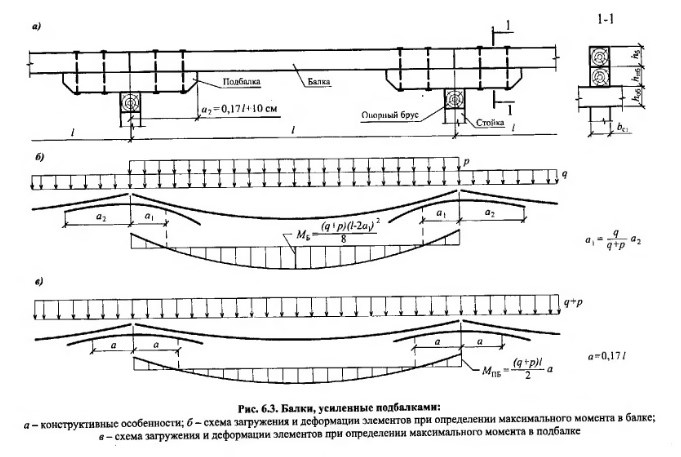

1. Разрезные балки усиливаются подбалками (рис. 6.3).

Подбалки, уменьшающие расчетные пролеты балок, подкладываются под стыки балок и скрепляются с ними болтами. Длина консоли подбалки назначается исходя из условия, что общая касательная к упругим линиям балки и подбалки должна проходить в сечении у конца консоли. Теоретическую длину консоли подбалки увеличивают на 10 см для обеспечения достаточной площади смятия.

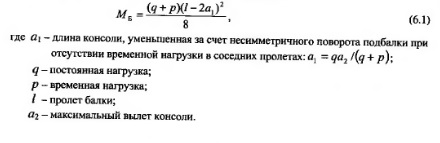

Расчетные изгибающие моменты определяются по формулам:

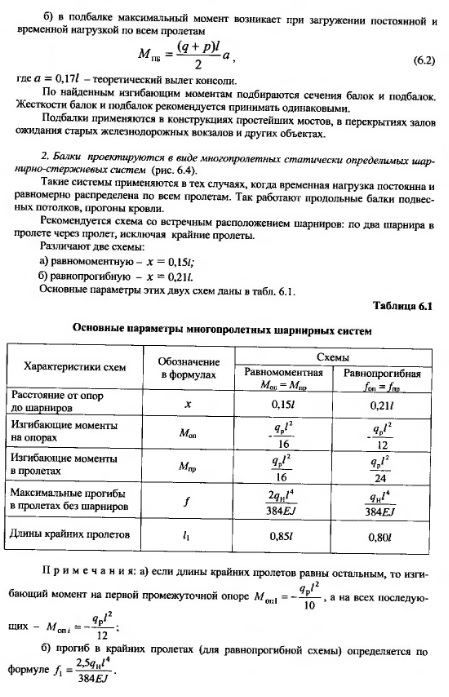

а) в балках максимальный изгибающий момент возникает при отсутствии временной нагрузки в соседних пролетах (при этом уменьшается расчетная длина консоли подбалки и, соответственно, увеличивается пролет балки):

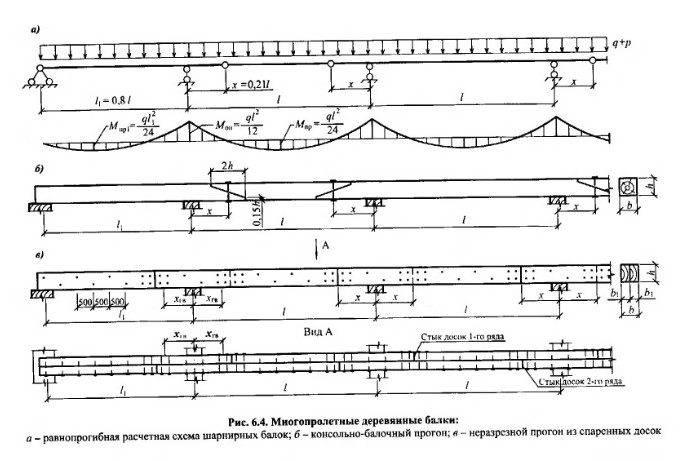

По конструктивным соображениям предпочтительнее равнопрогибное решение. По такой схеме выполняются консольно-балочные прогоны (рис. 6.4,6). Стыки прогонов по длине осуществляются в местах расположения шарниров косым прирубом. Боковое смещение шарнира предотвращается установкой вертикального болта. Недостаток консольно-балочных прогонов - перекрываемый пролет не превышает 4,5 м.

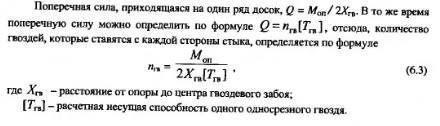

По такой же схеме (равнопрогибной) решаются и спаренные неразрезные прогоны (рис. 6.4,в). Они состоят из двух или более рядов досок, поставленных на ребро и соединенных между собой гвоздями. Шаг расстановки гвоздей по длине прогонов назначается конструктивно 500 мм. Первый ряд досок не имеет стыка в первом пролете, а второй ряд досок - в последнем. Концы досок одного ряда прибиваются гвоздями к доскам другого ряда, не имеющим в данном месте стыка. Стыки досок устраиваются в точках, где изгибающий момент в неразрезных балках меняет знак, т.е. на расстояниях от опор, равных 0,21l.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
