Клеевые соединения элементов конструкций

Склеивание элементов деревянных конструкций позволяет устранить такой недостаток древесины, как ограниченность сортамента, полнее использовать преимущество древесины как конструкционного строительного материала. Клеевые соединения при качественном изготовлении являются почти идеальным средством соединения, подобно сварке в металлических конструкциях.

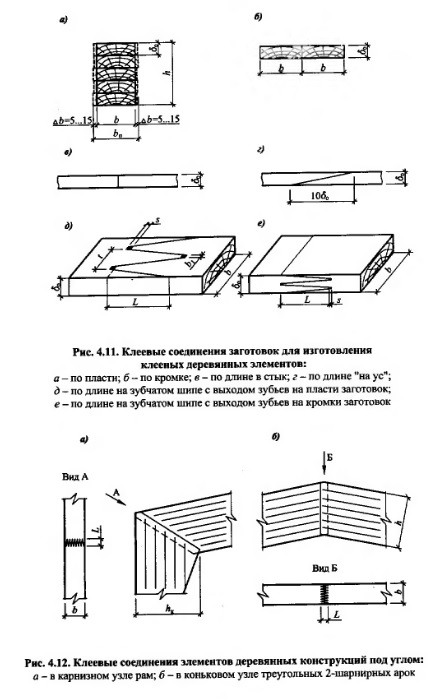

Основные типы клеевых соединений заготовок для изготовления КДК (по пласти, по кромке, по длине) показаны на рис. 4.11. Соединение по пласти применяется для создания клееных деревянных элементов требуемой высоты сечения. Стыки досок по кромкам используются при изготовлении массивных большепролетных клееных деревянных конструкций с проектной шириной сечения элемента большей, чем ширина отдельных досок.

Для соединения досок (заготовок) по длине в настоящее время применяются зубчатые шипы по ГОСТ 19414-90. В зависимости от расположения шипов по отношению к пласти соединяемых заготовок различают три вида: В - вертикальное с выходом зубьев на пласти; Г - горизонтальное с выходом зубьев на кромки заготовок и Д - диагональное. Наибольшее распространение получили первые два вида (см. рис. 4.11*д,е).

Зубчатый шип характеризуется тремя параметрами: L - длина шипа; t - шаг шипов; b1 - затупление шипа. Для сращивание заготовок по длины чаще всего используется шипы со следующими параметрами: L-20 мм, t=6 мм, b1 - 1 мм; L=32 мм, t=8 мм, b1 = 1 мм. Для соединения клееных элементов под углом применяется шип со следующими параметрами: l=50, r=12, b1=l,5. Таким шипом соединяются: ригель и стойка в карнизном узле клееных деревянных рам из прямолинейных элементов типа РДП, элементы двухшарнирных арок в коньковом узле (рис. 4.12).

Удельное торцовое давление запрессовки должно обеспечивать целостность соединений при технологическом перемещении склеиваемых заготовок. Это давление устанавливается в зависимости от геометрических параметров зубчатых шипов, размеров поперечного сечения заготовок и породы склеиваемой древесины и не должно превышать следующих значений, в МПа: при L=20 мм - 10; при L=32 мм - 8; при L=50 - 4.

В зубчатых шипах после запрессовки должен оставаться зазор S не более 5% L.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
