Коньковые узлы

Коньковые узлы арок пролетом до 18 м решаются простым лобовым упором и перекрываются парными деревянными или стальными накладками на болтах. Толщина деревянных накладок принимается равной половине ширины сечения арок. Толщина стальных накладок определяется расчетом (обычно, 10...20 мм). Длина накладок зависит от диаметра, шага расстановки болтов и их количества. Задаются диаметром болтов и расставляют их по длине накладок с учетом требуемых минимальных расстояний между болтами вдоль и поперек волокон древесины.

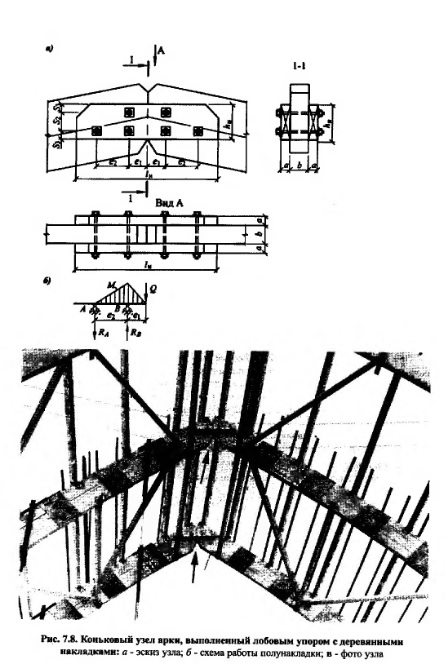

Конструкция конькового узла такого типа показана на рис. 7.8,а,в. Расчет узла ведется на действие поперечной силы от расчетного сочетания нагрузок. Полунакладка рассматривается как условная двухконсольная балка (рис.7.8,б).

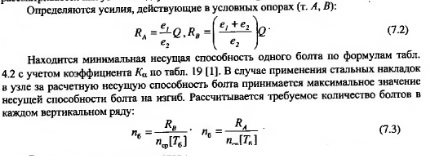

Более нагруженными являются болты, расположенные ближе к оси симметрии арки. Проверка торцов арок на смятие от действия продольной силы в коньковом узле и прочности накладок обычно не производится ввиду очевидных запасов прочности.

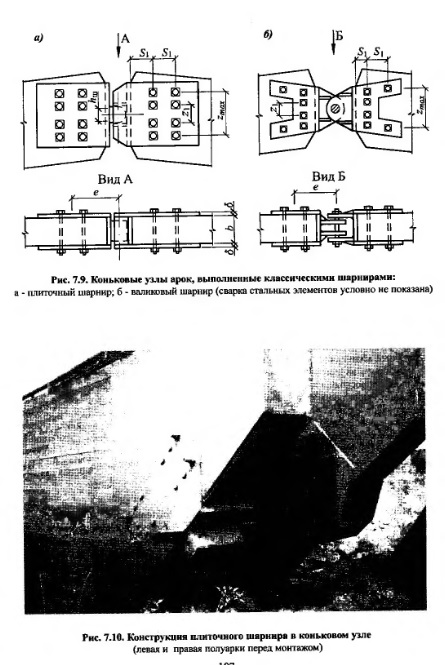

При пролетах арок более 18 м коньковые узлы решаются в виде классических (валиковых, плиточных или балансирных) шарниров (рис. 7.9,а,б; рис.7.10). Конструирование узла начинается с выбора диаметра крепежных болтов и назначения размеров боковых пластин стального башмака из условия размещения болтов. Толщина опорной пластины определяется расчетом (20...40 мм), толщина боковых накладок стального башмака 10...20 мм.

Диаметр валикового шарнира определяется из условия его работы на срез и изгиб, обычно 40...80 мм, а щеки башмака проверяются на смятие по формулам СНиП [3].

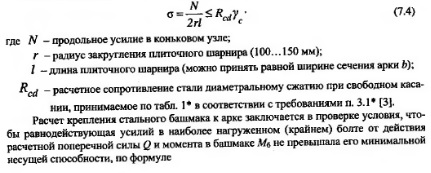

Высота плиточного шарнира назначается конструктивно. Расчет на смятие плиточного шарнира производится по формуле 65 [3]

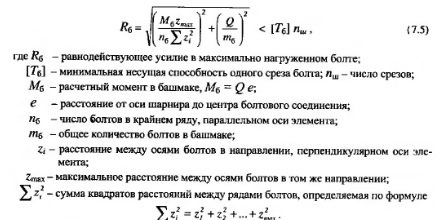

Если это условие не выполняется, то необходимо увеличить диаметр болтов либо их количество и повторить расчет. Затем подбирается требуемый радиус цилиндрического шарнира или требуемая высота плиточного шарнира.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
