Конструктивные особенности

Плиты покрытий состоят из несущего деревянного каркаса, обшивок, утеплителя и пароизоляции. По конструктивным особенностям и характеру работы отдельных элементов, плиты покрытия можно классифицировать по следующим признакам: по теплотехническим свойствам (утепленные и холодные); по светопропускной способности (светопрозрачные и светонепроницаемые); по форме поверхности (плоские и криволинейные); по материалу обшивок (из водостойкой фанеры, из плоских асбестоцементных листов, из других листовых материалов).

При выборе конструктивной схемы покрытия здания рекомендуется, как правило, беспрогонное решение, т.е. укладка плит непосредственно по несущим конструкциям.

Конструкция плит зависит от назначения здания, типа несущих конструкций и материала кровли. Рекомендуется применять следующие типы плит покрытия на деревянном каркасе:

1. Для плоских покрытий с уклонами 1/10; 1/12 и криволинейных покрытий с кровлей из рулонных материалов: клеефанерные плиты с двусторонними обшивками из водостойкой фанеры (один слой рулонного ковра наклеивается на заводе); асбестоцементные плиты с двусторонними обшивками из плоских асбестоцементных листов; комбинированные плиты с внешней обшивкой их плоских асбестоцементных листов и внутренней обшивкой из листовых материалов на основе древесины или пластмасс.

2. Для плоских покрытий с уклонами 1/3; 1/4: комбинированные плиты с нижней обшивкой из водостойкой фанеры или плоских асбестоцементных листов либо других листовых материалов и кровлей из волнистых асбестоцементных листов или стального профилированного настила, которые укладываются после монтажа плит.

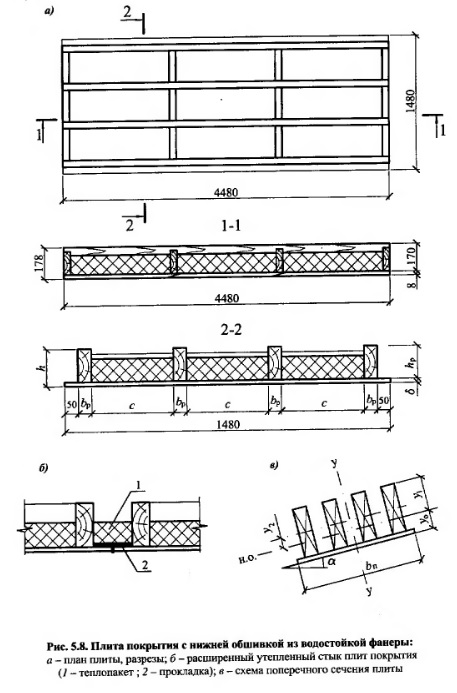

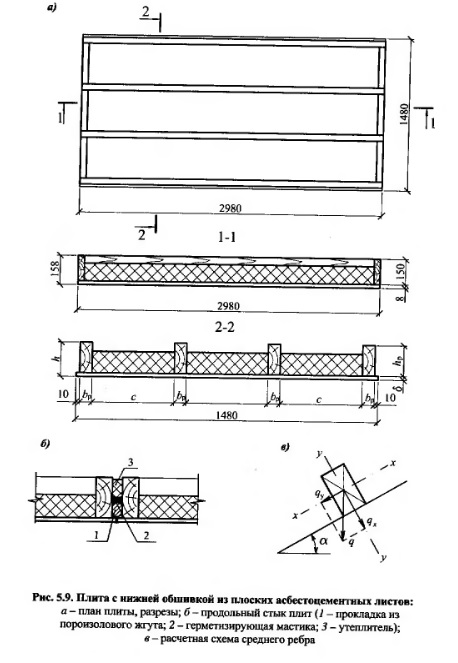

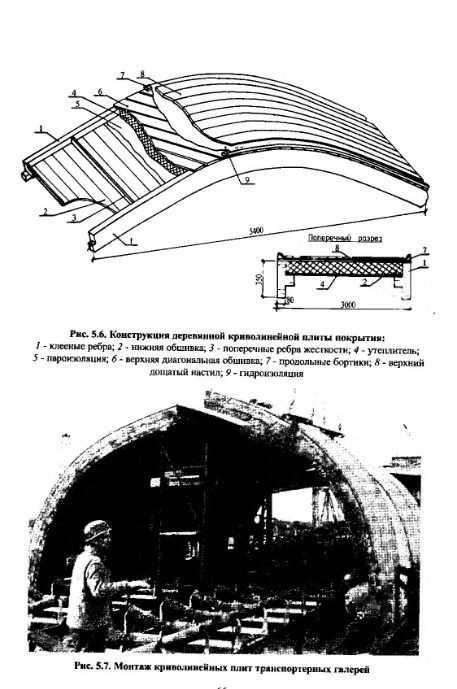

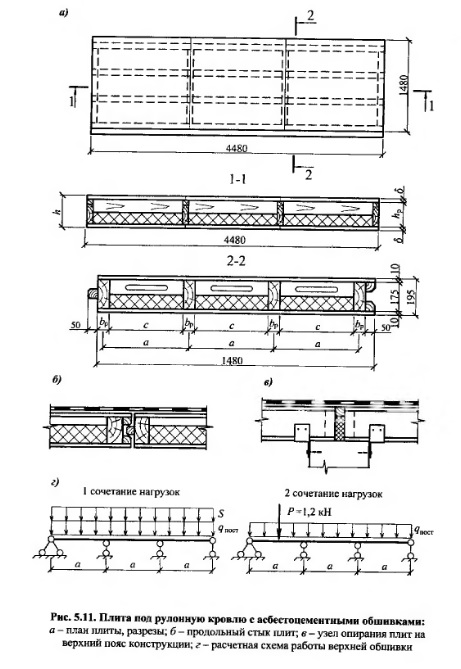

Примеры плит покрытия на деревянном каркасе показаны на рис. 5.6...5.11 (размеры сечений элементов - условные).

Геометрические размеры плит назначаются следующим образом: длина плит зависит от шага несущих конструкций и, как правило, не превышает 6 м; ширина принимается равной 1,5...3 м; высота плит hR предварительно задается в пределах 1/20...1/30 пролета плиты. Каркас плит состоит из продольных и поперечных ребер. Ребра изготавливаются из древесины хвойных пород 2-го сорта или из клееной древесины.

В необходимых случаях ребра каркаса плит проектируются из гнутых фанерных профилей или в виде балок с плоской или волнистой фанерной стенкой. Для гнутых фанерных профилей и клеефанерных балок используется водостойкая фанера марки ФСФ или бакелизированная фанера марки ФБС.

Расстановка продольных ребер производится с учетом работы верхней обшивки на местный изгиб от действия расчетных нагрузок. Практически шаг продольных ребер не превышает 0,5...0,75 м. Шаг поперечных ребер зависит от стандартной длины материала обшивки - под стыками обшивок постановка поперечных ребер обязательна.

В качестве обшивок плит покрытия применяются:

- водостойкая фанера марки ФСФ сорта не ниже В/ ВВ и бакелезированная фанера марки ФБС. Толщина обшивок определяется расчетом, но должна быть не менее 6 мм. Стыки фанерных обшивок осуществляются на "ус" или зубчатым шипом II-10 по ГОСТ 1941. Допускается стыкование фанеры в стык с помощью накладок. Фанерные обшивки и ребра каркаса, склеенные между собой синтетическими клеями в одно целое, образуют коробчатое (под рулонную кровлю) или тавровое (под асбестоцементную кровлю) сечение;

- плоские асбестоцементные листы по ГОСТ 18124 размерами 1,5 X 3 м, толщиной 8... 10 мм. Асбестоцементные листы крепятся к деревянному каркасу шурупами через предварительно просверленные и раззенкованные отверстия. Применяются шурупы диаметром 4...5 мм и длиной 40...60 мм. Шаг расстановки шурупов 20...60 диаметров шурупа;

- плоские или волнистые полиэфирные стеклопластики, оргстекло, светопрозрачный поливинилхлорид - для изготовления светопрозрачных плит покрытия. Сами светопрозрачные плиты покрытия делаются одно- или двухслойные. В последнем случае средний слой представляет собой сотовое, кольцевое или ребристое заполнение из тех же материалов. Светопрозрачные листы обшивки крепятся к каркасу с помощью клея и шурупов.

В качестве утеплителя применяются: минераловатные плиты с плотностью до 150 кг/м3, пенопласты, пенополиуретаны и другие эффективные утеплители. Толщина слоя утеплителя определяется теплотехническим расчетом.

Пароизоляция в плитах бывает пленочной (из полиэтиленовой пленки толщиной 0,2 мм по ГОСТ 10354) или окрасочной (эмалями типа ПФ-115). Пароизоляция располагается со стороны более высоких температур и защищает нижнюю фанерную обшивку либо деревянный каркас - в плитах с нижней обшивкой из плоских асбестоцементных листов.

В плитах покрытия должна быть обеспечена сквозная естественная вентиляция внутренних полостей наружным воздухом. В плитах под рулонную кровлю вентиляция осуществляется вдоль здания через отверстия в торцовых и поперечных ребрах каркаса. Площадь вентиляционных отверстий определяется расчетом в зависимости от температурно-влажностного режима помещения, климатического района и протяженности вентилируемого ската.

В плитах с одной нижней обшивкой вентиляция осуществляется в поперечном направлении через волны или гофры кровельных листов - от карниза к коньку кровли.

Для защиты от загнивания древесина ребер пропитывается антисептиком (как правило, 10% -м составом кремнефтористого аммония) методом горячехолодных ванн или методом погружения. Фанерные обшивки окрашиваются водостойкими эмалями типа ПФ-115.

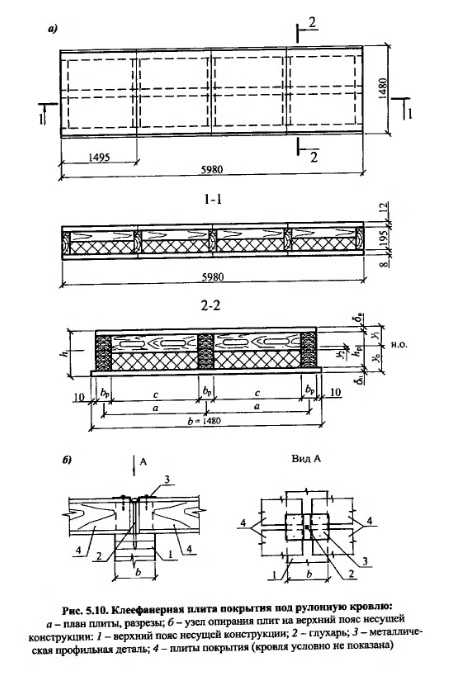

В зданиях пролетами до 18м плиты покрытия могут учитываться в качестве дополнительных горизонтальных связей при соответствующем креплении их к несущим конструкциям. Крепление плит к несущим конструкциям осуществляется, как правило, сверху (см. рис. 5.10,6).

Все плиты покрытий на деревянном каркасе относятся к сгораемым и могут применяться в зданиях и сооружениях III...V степени огнестойкости, для категорий производств В, Г, Д, с пределами огнестойкости ограждающих конструкций - 0,25...0,5 часа в зависимости от материала обшивок.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
