Лобовые врубки

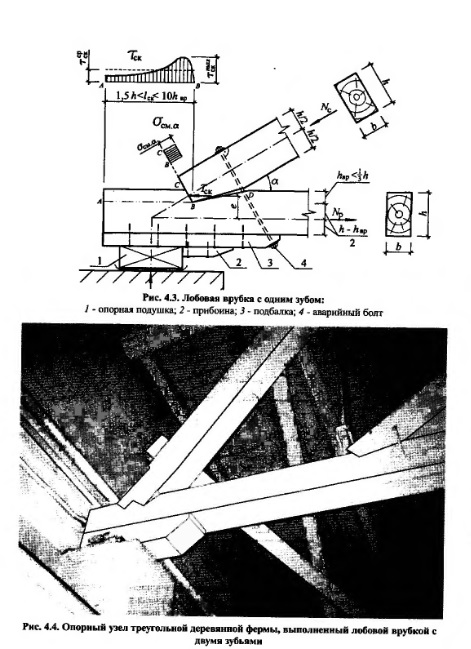

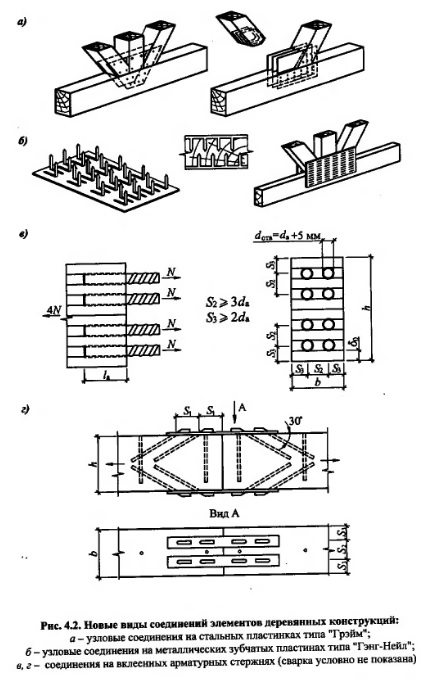

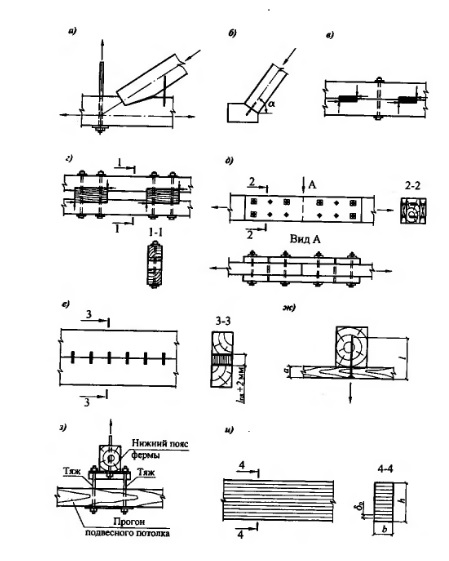

Врубкой называется примыкание сжатого элемента к растянутому под углом не более 45°, при этом усилие от одного элемента другому передается непосредственно без вкладышей. Врубки применяются при конструировании узлов деревянных и металлодеревянных ферм. Основное достоинство врубок: простота изготовления по шаблонам. Недостатки врубок: передают только сжимающие усилия, ослабляют сечение растянутого элемента врезкой, разрушаются от скалывания. Классическим примером лобовой врубки с одним зубом является конструкция опорного узла треугольной брусчатой фермы (рис. 4.3). Применяются также лобовые врубки с двумя (рис. 4.4) или тремя зубьями.

Правила конструирования лобовой врубки с одним зубом для ферм из брусьев:

- ось сжатого элемента должна проходить через центр площадки смятия перпендикулярно к ней (ортогональные врубки);
- ось растянутого элемента центрируется по сечению нетто; - минимальная глубина врезки должна быть не менее 20 мм, максимальная глубина врезки - не более 1/3 высоты сечения растянутого элемента в опорных узлах и не более 1/4 высоты сечения в промежуточных узлах ферм;
- длина площадки скалывания должна быть не менее 1,5 высоты растянутого элемента;
- врубка стягивается аварийным болтом, который ставится перпендикулярно к оси сжатого элемента, диаметр болта 16...24 мм;
- размеры подбалки и опорной подушки назначаются конструктивно.

Конструктивные особенности лобовой врубки (см. рис. 4.3): А - В - площадка скалывания; С - В - площадка смятия; В - D - нерабочая площадка, зазор делается для уменьшения опасности раскалывания.

Аварийный болт служит для недопущения случайного взаимного смещения элементов при монтаже и эксплуатации, а также предотвращает полное разрушение узла при скалывании по площадке А - В.

Подбалка служит для упора аварийного болта и в некоторой степени предохраняет растянутый элемент от загнивания в опорной части. Для обеспечения надежного центрирования элементов в узле в подбалке делается подрезка либо к ней прибивается снизу дополнительный элемент, называемый прибоиной.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
