Нагельные соединения со стальными накладками и прокладками

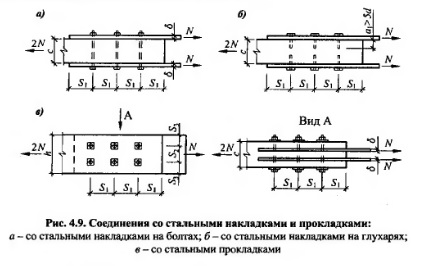

Нагельные соединения со стальными накладками и прокладками на болтах или глухарях (рис. 4.9) применяются в тех случаях, когда обеспечена необходимая плотность постановки нагелей. Глухие стальные нагели должны иметь заглубление в древесину не менее 5d.
Нагельные соединения со стальными накладками и прокладками рассчитываются по общим правилам, приведенным выше, только при определении несущей способности нагеля из условия изгиба принимается максимальное значение его несущей способности. При необходимости стальные накладки и прокладки проверяются на растяжение по ослабленному сечению и на смятие под нагелем.
А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
