Принципы усиления деревянных конструкций

Необходимость ремонта или усиления конструкций возникает при изменении условий эксплуатации, габаритов здания, увеличении технологических нагрузок в связи с планируемой реконструкцией, при отнесении конструкций к 3-й и 4-й категориям технического состояния и другими причинами.

Основные требования к усилению конструкций:

- обеспечение необходимой несущей способности, надежности и долговечности;
- включение в работу элементов усиления, обеспечение их совместной работы с основной конструкцией;
- элементы усиления не должны изменять положение центра тяжести основного сечения и нарушать центровку элементов в узлах конструкций.

Усиление конструкций выполняется при отсутствии временных нагрузок: снеговой нагрузки - на покрытии и технологических - на перекрытиях.

Выбор того или иного способа усиления (или их комбинаций) зависит от технического состояния конкретной конструкции. Классификация основных способов усиления конструкций приведена в табл. 14.1.

Наиболее эффективными считаются способы усиления конструкций путем изменения статической (конструктивной) схемы (введение затяжек, устройство дополнительных стоек, подкосов — рис. 14.18... 14.20). Эти способы рекомендуется применять, как правило, при неудовлетворительном техническом состоянии конструкций, при наличии свободного пространства под усиливаемой конструкцией.

Как отмечалось в главе 12, чаще всего встречаются случаи поражения деревянных конструкций домовыми грибами. При незначительных биологических повреждениях древесины (загнивание на глубину 1.. .3 см) необходимо механическим способом снять загнивший поверхностный слой древесины с захватом здоровых слоев на глубину 2...3 см и обработать этот участок антисептиком.

При значительном грибковом поражении (на глубину до 1/4 сечения элемента) загнившая часть древесины удаляется полностью с захватом здоровых слоев на глубину 2 ...3 см и прилегающих участков длиной до 0,3 м здоровой на вид древесины. Проверочным расчетом решается вопрос об усилении накладками ослабленного сечения.

При гнилостных разрушениях на глубину более 1/4 сечения (опорные части балок, ферм) рекомендуется полностью выпилить пораженный участок с захватом прилегающих участков длиной до 0,5 м здоровой древесины. Ослабленное сечение усиливается одним из приводимых ниже способов (рис. 14.21).

Каменные и бетонные поверхности, примыкающие к пораженным участкам древесины (балочные гнезда, кирпичные столбы и т. д.), тщательно очищаются от грибковых образований и обрабатываются маслянистыми антисептиками.

Усиление стоек

. Ремонт стоек сплошного сечения, имеющих излом или выпучивание из плоскости, заключается в восстановлении проектного положения элемента и увеличении его жесткости в плоскости изгиба путем установки деревянных накладок и прокладок на болтах. Накладки ставятся со стороны вогнутости деформированного элемента. При значительном биологическом разрушении стоек (более 1/2 сечения) в опорных узлах производится их предварительная разгрузка путем постановки рядом временной стойки на домкрате. Поврежденная часть стойки выпиливается и заменяется новой того же сечения. Новая вставка тщательно приторцовывается к основной стойке и скрепляется с ней деревянными или стальными накладками на болтах.

Усиление цельных балок. Балки с механическими ослаблениями, надрывами растянутых волокон, недопустимыми прогибами (более 1 /200/) усиливают деревянными накладками на болтах или изменяют конструктивную схему введением шпренгеля или установкой промежуточной стойки.

Чердачные балки можно подвешивать к стропильным ногам. При ремонте опорных частей балок, применяются деревянные или стальные протезы (рис. 14.21).

Усиление двутавровых балок с перекрестной дощатой стенкой на гвоздях. В случае местного повреждения нижнего пояса балки, этот дефект перекрывается парными накладками на болтах или натяжных металлических хомутах. При наличии значительного прогиба (более 1/200l) усиление балки производится постановкой дополнительных поясов или путем устройства стального тяжа по всей длине нижнего пояса балки.

Усиление стропил. Наиболее часто встречающееся повреждение стропил - загнивание их опорных частей и прилегающих участков мауэрлатов. В этом случае концы стропильной ноги вывешивают, выпиливают сгнившие части стропильной ноги и мауэрлата, затем укладывают слой гидроизоляции, новый мауэрлат, усиливают стропильную ногу парными накладками из досок, прикрепляя их гвоздями к здоровой части стропил, и закрепляют стропильную ногу на место скобой.

Усиление ферм. Растянутые элементы (нижние пояса, раскосы, стойки) усиливаются с помощью деревянных накладок на болтах или натяжных металлических хомутов, дублируются или заменяются стальными тяжами. Деформированные сжатые элементы ферм усиливаются постановкой накладок и прокладок на гвоздях и болтах. Опорные узлы усиливаются стальными протезами.

Усиление клееных деревянных конструкций. Клееные деревянные конструкции нуждаются в усилении при механических повреждениях сечения и в случае значительных расслоений по клеевым швам. При механических повреждениях ослабленные участки конструкций перекрываются стальными накладками на болтах и глухарях или, при наличии технологических условий, наклеиваются дополнительные слои досок с клее-гвоздевой запрессовкой.

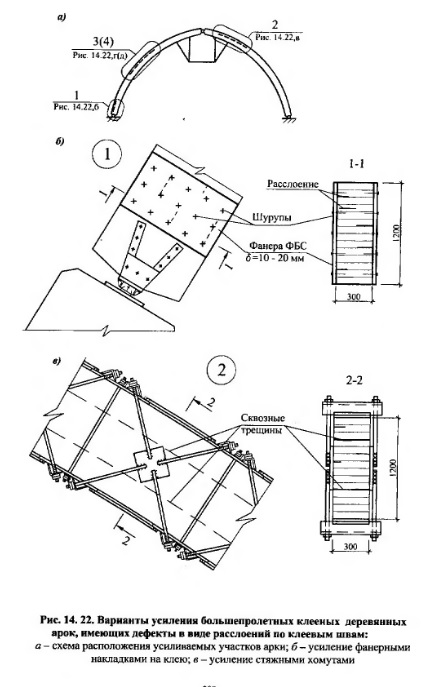

Наиболее часто в КДК расслоение по клеевым швам встречается в сечениях с максимальной поперечной силой (например, вблизи опорных узлов), а также в местах концентрации больших внутренних напряжений при растяжении древесины поперек волокон (например, в арках на участках с положительным изгибающим моментом, который стремится разогнуть криволинейный элемент). Основная причина расслоений по клеевым прослойкам - некачественное изготовление конструкций. Характерные места возникновения этих дефектов в стрельчатых арках показаны на рис. 14.22.

Рекомендуются следующие способы усиления конструкций:

- при местном расслоении отдельных слоев на глубину до 1/3 сечения в опорных узлах сечение перекрывается боковыми накладками из бакелизированной фанеры марки ФБС на эпоксидном клее с гвоздевой или шурупной запрессовкой (узел 1 на рис. 14.22), поверхность конструкций в местах приклеивания накладок предварительно фрезеруется;

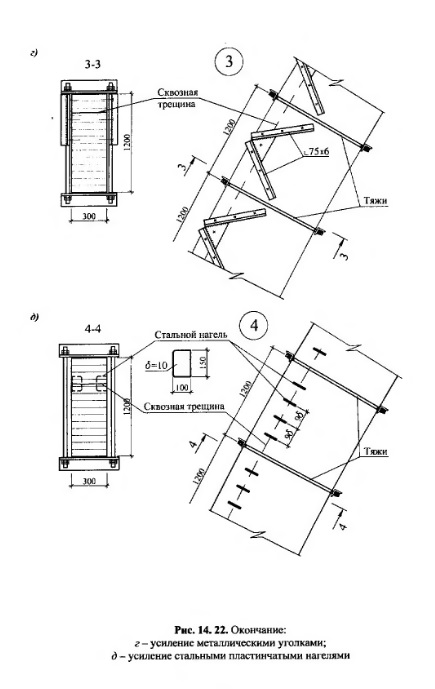

- при сквозном расслоении нескольких клеевых швов на небольших по протяженности участках (2...4 м) элемент усиливается системой из стальных уголков и стяжек (узел 3 на рис. 14.22) или стальными пластинчатыми нагелями (узел 4 на рис. 14.22 - по типу нагелей Деревягина) и поврежденный участок стягивается хомутами; или производится вклеивание арматурных стержней на эпоксидном клее в предварительно просверленные вертикальные или наклонные глухие отверстия;

- при наличии многих сквозных трещин на локальном участке в опасном сечении можно усилить такой участок натяжными хомутами по типу растянутого стыка конструкции Б. А. Освенского (узел 2 на рис. 14.22).

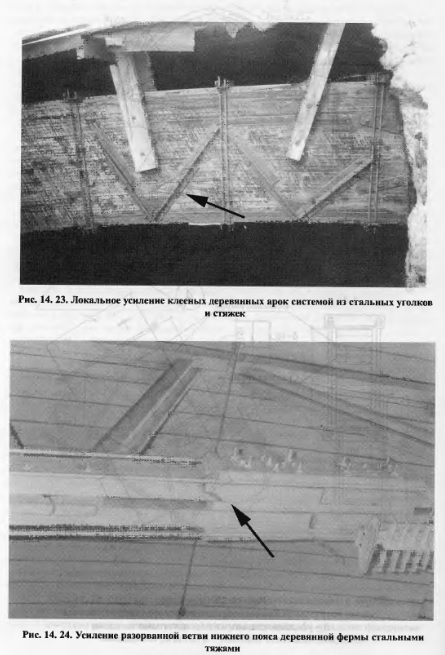

Для снижения внутренних усилий и уменьшения опасности дальнейших расслоений эффективно введение в конструктивную схему различных затяжек (рис. 14.19). При многочисленных сквозных расслоениях практически по всей длине элемента необходима его замена. На рис. 14.23 и 14.24 показаны практические примеры усиления конструкций. Расчет усиления конструкций является сложной инженерной задачей и дается в специальной литературе.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
