Особенности работы древесины на сжатие вдоль волокон

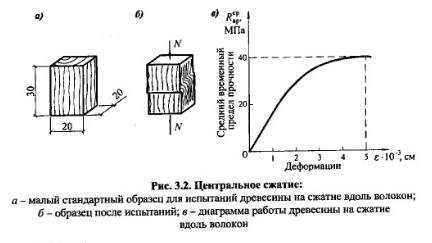

Малый стандартный образец для испытаний древесины на сжатие и диаграмма работы показаны на рис.3.2. Средний временный предел прочности на сжатие вдоль волокон при испытаниях малых стандартных образцов чистой древесины значительно ниже, чем при растяжении и составляет всего около 40 МПа. Однако на сжатие вдоль волокон древесина работает более надежно, чем на растяжение. Влияние различных пороков древесины сказывается незначительно, и коэффициент однородности принимается = 0,7. Диаграмма работы древесины на сжатие вдоль волокон характеризует пластическую работу древесины: напряжения в отдельных волокнах перед разрушением выравниваются за счет происходящих деформаций. Примерно до половины предела прочности древесина работает почти упруго, рост деформаций происходит прямо пропорционально напряжениям. При дальнейшем увеличении нагрузки деформации растут быстрее, чем напряжения, что свидетельствует об упругопластической стадии работы древесины (рис. 3.2,в). Перед разрушением деформации достигают 0,5% первоначальной высоты образца. Разрушение образцов происходит в результате потери местной устойчивости наружных волокон древесины и сопровождается появлением характерной складки (рис. 3.2,6).
Прочность древесины на сжатие вдоль волокон - наиболее характерное и важное свойство древесины. Как центрально-сжатые работают стойки, верхние пояса ферм (кроме сегментных ферм) при узловой нагрузке, сжатые раскосы ферм и другие деревянные элементы.
А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
